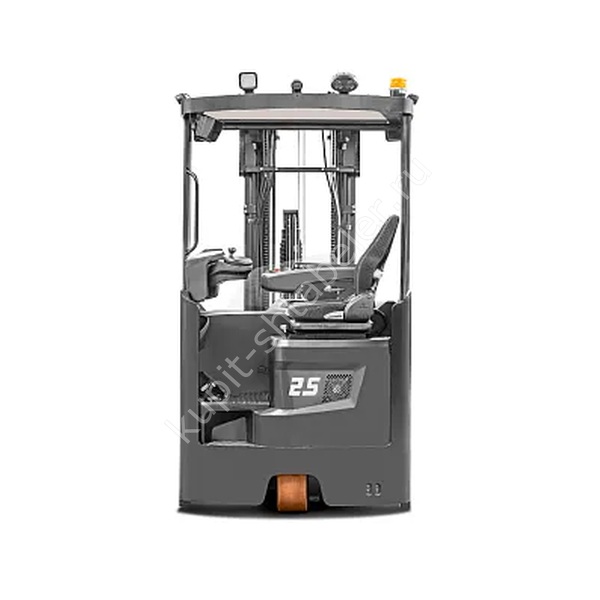

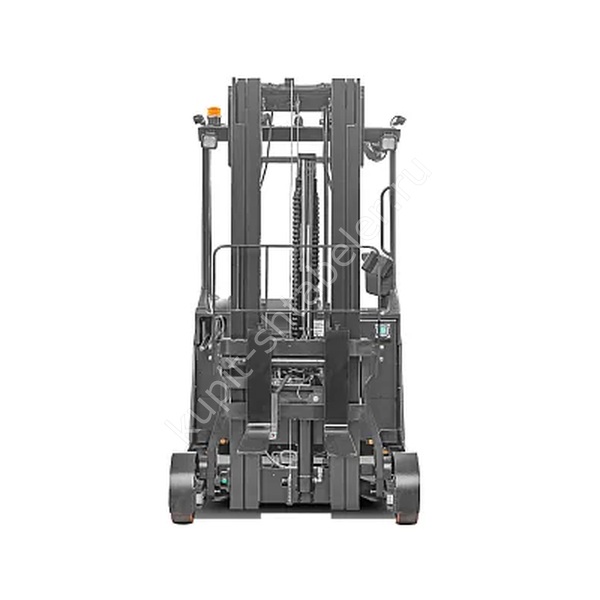

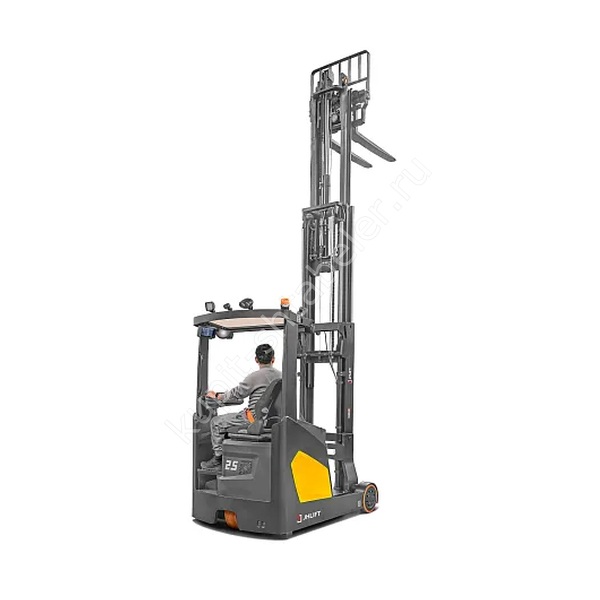

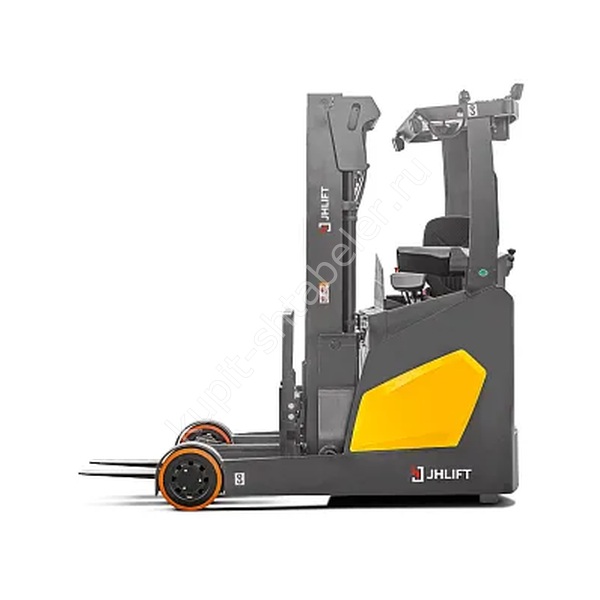

Фото серии
О модели
Ричтрак JHLIFT CQD 20 XC 10500
Артикул PS047285 идентифицирует JHLIFT CQD 20 XC 10500: номинальная грузоподъёмность 2000 кг, подъём 10500 мм. Эти данные перенесены из таблицы именно этой карточки. Комплектацию в счёте сверяют с паспортом и заводской табличкой до отгрузки.
Груз и остаточная грузоподъёмность
Номинал 2000 кг рассчитан при центре груза 600 мм. Длинная тара, смещённая палета и навесное оборудование увеличивают плечо нагрузки. Для заявленной мачты источник приводит остаток 1300 кг. Сравнивать модели только по нижнему номиналу нельзя.
Мачта, свободный ход и проёмы
Высота вил 10500 мм не равна габариту техники. Для маршрута важны сложенная мачта 4250 мм и верхняя точка 11465 мм. Свободный ход 3285 мм показывает, насколько можно поднять вилы без увеличения внешней высоты мачты.
Габариты и разворот
Для планировки подтверждена длина без вил 1392 мм. Замеряют также зону выдвижения мачты и положение оператора.
Рабочий проход
Ширина рабочего прохода в источнике: 2896 мм. Значение относится к контрольной палете и паспортной траектории. На объекте добавляют запас на неровную установку палеты, защиту стоек, пешеходные зоны и ошибки позиционирования.
Вилы и палета
Размер вил указан как 122*40*1150 мм; рабочая длина составляет 1150 мм. Вилы должны заходить под палету достаточно глубоко, не цеплять поперечины и поддерживать груз без лишнего свеса. Другую длину согласуют вместе с грузовой диаграммой.
Скорость рабочего цикла
Паспортное движение составляет 14 км/ч с грузом и 14 км/ч без груза; значения подъёма равны 0,45/0,7 м/с. Сравнение ричтраков проводят на одинаковом маршруте: разгон, поворот, подъём, установка палеты, опускание и обратный ход.
Батарея и зарядка
Силовая конфигурация записана как Li-Ion 80В 404Ач свинцово-кислотная. Поставщик указывает зарядку за 2 часа. Сменность считают по фактическому циклу, остаточному заряду, паузам и доступной электрической мощности зарядной зоны.
Шасси, масса и покрытие
Паспортная масса с АКБ: 3620 кг. Ходовая часть использует полиуретан. Для безопасной работы нужны ровный пол, достаточная несущая способность и чистые маршруты без обломков упаковки. Резкий поворот при поднятой палете исключают.
Подходящие условия эксплуатации
Этот ричтрак сравнивают с альтернативами по проходу, остатку на высоте и времени полного цикла. Более высокая скорость не помогает, если оператор ждёт свободного пересечения или долго позиционирует вилы. Выдвижная мачта сокращает требуемую длину корпуса в проходе. Палету сначала снимают со стеллажа по прямой, затем мачту возвращают в транспортное положение. Движение с выдвинутой мачтой и поднятым грузом не используют как обычный режим перевозки.
Особенности исполнения PS047285
CQD 20 XC с подъёмом 10500 мм имеет интегрированную батарею по названию карточки и остаточную нагрузку 1300 кг. При этом строка АКБ заканчивается словами о свинцово-кислотной технологии, хотя начинается с Li-Ion 80 В 404 Ач. Мы не исправляем источник догадкой: тип и ёмкость должны быть подтверждены поставщиком. Для прохода используют 2896 мм, а для проёмов - сложенную мачту 4250 мм. Контрольный документ должен связать эти параметры с одним заводским индексом.
Характеристики артикула PS047285
- грузоподъёмность: 2000 кг;
- высота подъёма: 10500 мм;
- остаточная грузоподъёмность: 1300 кг;
- центр нагрузки: 600 мм;
- вилы: 122*40*1150 мм;
- масса с АКБ: 3620 кг;
- батарея: Li-Ion 80В 404Ач свинцово-кислотная;
- шины: полиуретан;
- рабочий проход: 2896 мм;
- код мачты: DZ;
Данные для подбора
Для подбора сообщают массу и размеры палеты, центр 600 мм, высоту 10500 мм, минимальную ширину прохода, высоту ворот и число рабочих часов. Затем согласуют мачту, вилы 1150 мм, батарею и зарядное устройство.
Приёмка техники
Приёмка начинается с заводской таблички JHLIFT CQD 20 XC 10500 и документов на АКБ. Затем проверяют торможение, рулевое управление, выдвижение мачты, свободный ход, зарядку и сигналы. Повреждения фиксируют до начала эксплуатации.
Обслуживание
Журнал обслуживания ведут с даты приёмки. В нём отмечают состояние мачты, каретки, шин, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов не отменяет регламентных осмотров и своевременной замены изношенных элементов.
Стоянка и зарядная зона
Место хранения должно исключать случайное движение техники и обеспечивать безопасный доступ к зарядке. Вилы оставляют внизу, доступ оператора блокируют. Длительное хранение и восстановление заряда выполняют по инструкции производителя батареи.
Безопасная работа
Безопасность зависит от исправной техники, обученного оператора и размеченного маршрута. Медленная скорость не компенсирует смещённый центр или превышение остаточной нагрузки. Пешеходные пересечения организуют отдельно от стеллажного прохода.
Что указать в заказе
Для счёта нужны артикул PS047285, мачта, вилы, АКБ, зарядное устройство и условия объекта. Текущая цена: {price}. Фотография серии не заменяет письменно согласованное исполнение.
