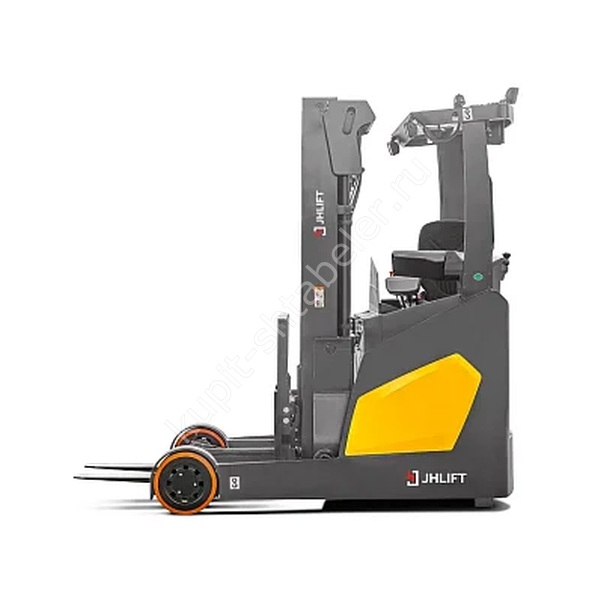

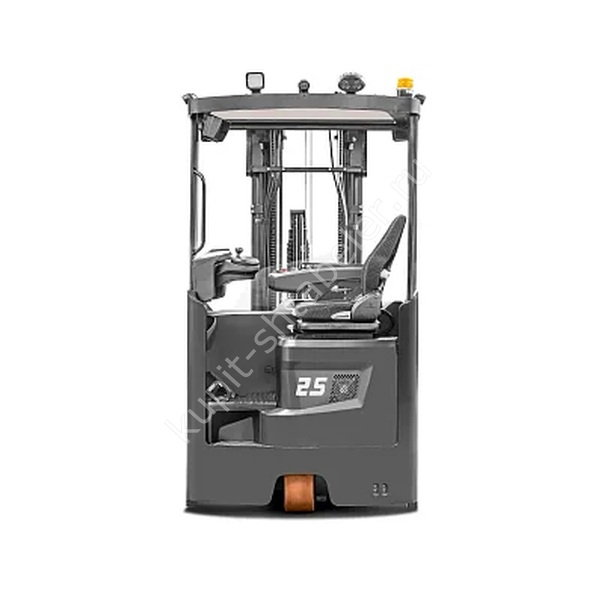

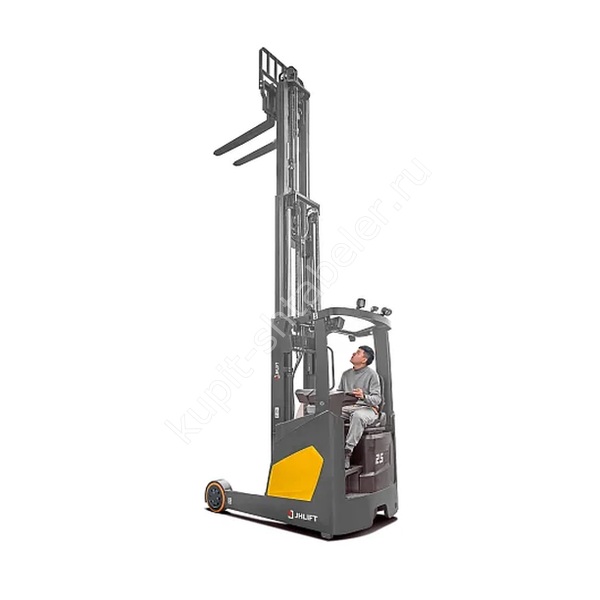

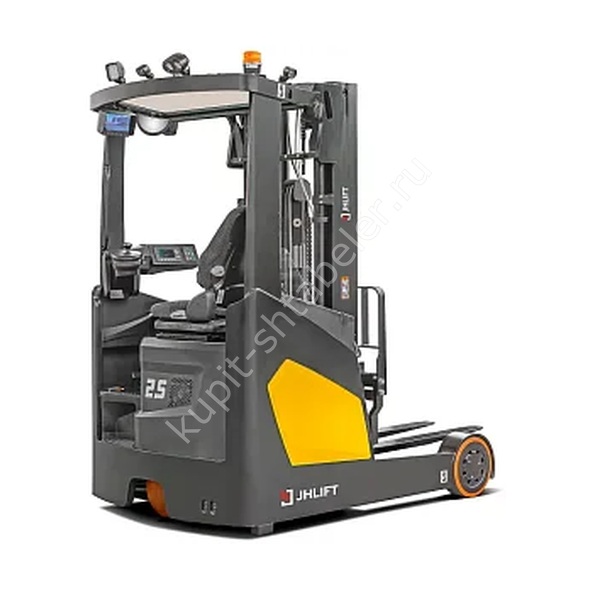

Фото серии
О модели
Ричтрак JHLIFT CQD 20 XC 11000
Артикул PS047287 идентифицирует JHLIFT CQD 20 XC 11000: номинальная грузоподъёмность 2000 кг, подъём 11000 мм. Эти данные перенесены из таблицы именно этой карточки. Комплектацию в счёте сверяют с паспортом и заводской табличкой до отгрузки.
Груз и остаточная грузоподъёмность
Номинал 2000 кг рассчитан при центре груза 600 мм. Длинная тара, смещённая палета и навесное оборудование увеличивают плечо нагрузки. Для заявленной мачты источник приводит остаток 1000 кг. Сравнивать модели только по нижнему номиналу нельзя.
Мачта, свободный ход и проёмы
Мачту выбирают одновременно по полке и самому низкому проёму. У JHLIFT CQD 20 XC 11000 зафиксированы подъём 11000 мм, транспортная высота 4450 мм и разложенный габарит 11965 мм. Свободный ход равен 3485 мм; запас по потолку оставляют отдельно.
Габариты и разворот
Для планировки подтверждена длина без вил 1392 мм. Замеряют также зону выдвижения мачты и положение оператора.
Рабочий проход
Для своей расчётной палеты карточка задаёт проход 2896 мм. Если тара длиннее, груз имеет свес или стеллажи снабжены ограждениями, Ast считают заново. Финальную схему полезно проверить разметкой на полу.
Вилы и палета
Для артикула PS047287 подтверждены вилы 122*40*1150 мм. Длина 1150 мм подходит только после проверки основания груза. Удлинители и навесные устройства смещают центр тяжести, поэтому их нельзя добавлять без пересчёта допустимой нагрузки.
Скорость рабочего цикла
Паспортное движение составляет 14 км/ч с грузом и 14 км/ч без груза; значения подъёма равны 0,45/0,7 м/с. Сравнение ричтраков проводят на одинаковом маршруте: разгон, поворот, подъём, установка палеты, опускание и обратный ход.
Батарея и зарядка
Для счёта нужно дословно закрепить батарею: Li-Ion 80В 250Ач свинцово-кислотная. Заявленное время зарядки 2 часа. Литиевую и свинцово-кислотную версии не считают взаимозаменяемыми без проверки массы, балласта и условий обслуживания.
Шасси, масса и покрытие
Паспортная масса с АКБ: 3620 кг. Ходовая часть использует полиуретан. Для безопасной работы нужны ровный пол, достаточная несущая способность и чистые маршруты без обломков упаковки. Резкий поворот при поднятой палете исключают.
Подходящие условия эксплуатации
Этот ричтрак сравнивают с альтернативами по проходу, остатку на высоте и времени полного цикла. Более высокая скорость не помогает, если оператор ждёт свободного пересечения или долго позиционирует вилы. Выдвижная мачта сокращает требуемую длину корпуса в проходе. Палету сначала снимают со стеллажа по прямой, затем мачту возвращают в транспортное положение. Движение с выдвинутой мачтой и поднятым грузом не используют как обычный режим перевозки.
Особенности исполнения PS047287
Артикул PS047287 относится к CQD 20 XC на 11000 мм. Остаточная грузоподъёмность в карточке равна 1000 кг, что отличает его от версии на 10500 мм с остатком 1300 кг. Сложенная мачта выше на 200 мм и достигает 4450 мм, свободный ход составляет 3485 мм. Название говорит об интегрированной Li-Ion АКБ, но строка характеристик содержит противоречивое окончание; перед счётом подтверждают технологию, ёмкость 250 Ач и паспорт именно этой высотной версии.
Характеристики артикула PS047287
- грузоподъёмность: 2000 кг;
- высота подъёма: 11000 мм;
- остаточная грузоподъёмность: 1000 кг;
- центр нагрузки: 600 мм;
- вилы: 122*40*1150 мм;
- масса с АКБ: 3620 кг;
- батарея: Li-Ion 80В 250Ач свинцово-кислотная;
- шины: полиуретан;
- рабочий проход: 2896 мм;
- код мачты: DZ;
Данные для подбора
Подбор начинают с груза и планировки, а не с фотографии. Для PS047287 фиксируют мачту, высоту подъёма, батарею, вилы и условия пола. Если есть рампа, холодильная камера или длинномер, это указывают до расчёта.
Приёмка техники
Приёмка начинается с заводской таблички JHLIFT CQD 20 XC 11000 и документов на АКБ. Затем проверяют торможение, рулевое управление, выдвижение мачты, свободный ход, зарядку и сигналы. Повреждения фиксируют до начала эксплуатации.
Обслуживание
Ежесменный осмотр охватывает вилы, цепи, ролики мачты, колёса, тормоз, гидравлику, разъёмы и заряд АКБ. Гарантия в источнике: 2 года или 3000 моточасов. Интервалы и расходные материалы берут из паспорта фактически поставленной версии.
Стоянка и зарядная зона
Место хранения должно исключать случайное движение техники и обеспечивать безопасный доступ к зарядке. Вилы оставляют внизу, доступ оператора блокируют. Длительное хранение и восстановление заряда выполняют по инструкции производителя батареи.
Безопасная работа
Безопасность зависит от исправной техники, обученного оператора и размеченного маршрута. Медленная скорость не компенсирует смещённый центр или превышение остаточной нагрузки. Пешеходные пересечения организуют отдельно от стеллажного прохода.
Что указать в заказе
Для счёта нужны артикул PS047287, мачта, вилы, АКБ, зарядное устройство и условия объекта. Текущая цена: {price}. Фотография серии не заменяет письменно согласованное исполнение.
