DYC10 2000: точная модификация

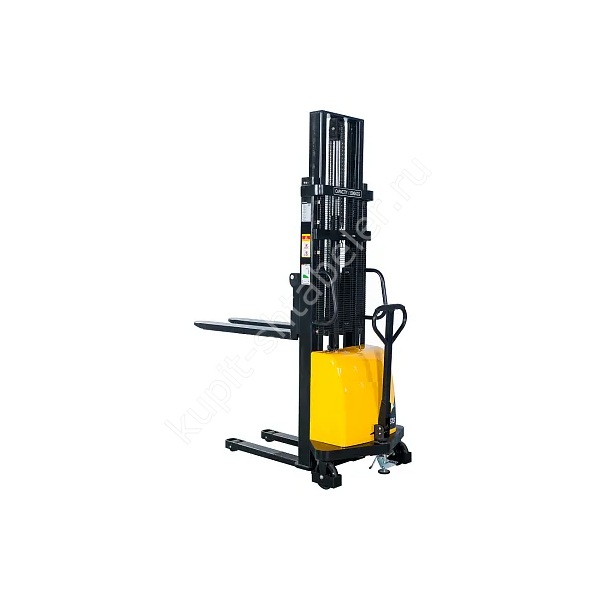

JHLIFT DYC10 2000, артикул PS043857, рассчитан на подъёма палет до 1000 кг электроприводом на высоту до 2000 мм при ручном перемещении. В исходной карточке зафиксированы 1000 кг и 2000 мм. Эти две цифры задают область применения, но для подбора также нужны габариты, центр нагрузки и состояние маршрута. Версия на 2000 мм имеет сложенную мачту 1580 мм и выдвинутую 2535 мм; для маршрута нужны оба значения.
Высота мачты и свободный проём
Высота конструкции в сложенном положении составляет 1580 мм, в поднятом положении 2535 мм. Первый размер проверяют на воротах и под балками, второй возле потолка, светильников и спринклеров. К измеренному проёму добавляют запас, потому что паспортная цифра не учитывает неровность пола и выступ груза. В листе замеров для PS043857 отдельно записывают мачту 1580/2535 мм и основание 1840 x 950 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Вилы длиной 1150 мм имеют настраиваемый наружный размер 320х680 мм. Центр нагрузки в исходной таблице равен 450 мм. До заказа измеряют карманы всех типов поддонов, которыми пользуется склад. Раздвижные вилы помогают настроить захват, но не исправляют повреждённую тару и не компенсируют смещённый груз.
Размеры и место для разворота
Корпус занимает 1840 мм по длине и 950 мм по ширине. Разворот требует радиуса 1360 мм. Проверку проводят с типовой палетой на вилах: без груза машина проходит там, где нагруженная версия уже заденет стойку или ограждение.
Перемещение, колёса и покрытие пола
Подъём работает от двигателя 12/1,5 и аккумулятора AGM 12/120. Перемещение остаётся ручным. Поэтому батарею подбирают по числу подъёмов, а маршрут оценивают по уклону и качеству пола. Зарядное место должно быть сухим, свободным от проезда и соответствовать инструкции к комплектному зарядному устройству.
Основные данные этой версии
- грузоподъёмность: 1000 кг;
- высота подъёма: 2000 мм;
- длина и ширина машины: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса техники: 375 кг.
Что сообщить при подборе
Заявка должна содержать массу и размеры груза, требуемую высоту, ширину проходов и описание пола. Отдельно указывают пороги, рампы и работу внутри лифта или кузова. Чем точнее исходные размеры, тем меньше риск заказать похожий штабелёр, который не пройдёт через ворота или не подойдёт к палете.
Проверка при получении
При получении сверяют артикул PS043857, табличку модели и высоту мачты. Затем осматривают вилы, ролики, цепи и гидравлические соединения. Первый цикл выполняют без груза, после него поднимают контрольный груз известной массы. Замечания и серийный номер записывают до начала обычной эксплуатации.
Вес и обслуживание
Штабелёр весит 375 кг без поднимаемого груза. Этот вес учитывают при перевозке и работе на ограниченном настиле. Сервисный журнал начинают с первого дня: отмечают осмотры, повреждения колёс и работы с гидравликой. Регламент определяют по инструкции к точной модели и фактической интенсивности.
Ограничения при работе
Номинальную грузоподъёмность применяют только при штатном центре нагрузки и исправной таре. Запрещено компенсировать перекос человеком, вставать под поднятый груз или перевозить людей на вилах и платформе. Если масса неизвестна, её определяют до подъёма. Оператор работает на скорости, при которой может остановить технику до стойки, стены или края рампы.
Как зафиксировать исполнение в заказе
В заказе фиксируют JHLIFT DYC10 2000, артикул PS043857, подъём 2000 мм и грузоподъёмность 1000 кг. Цена в метаданных и на странице берётся из текущей карточки, поэтому при изменении стоимости не остаётся старой суммы. Наличие на витрине указано как «В наличии» по принятой политике каталога.
