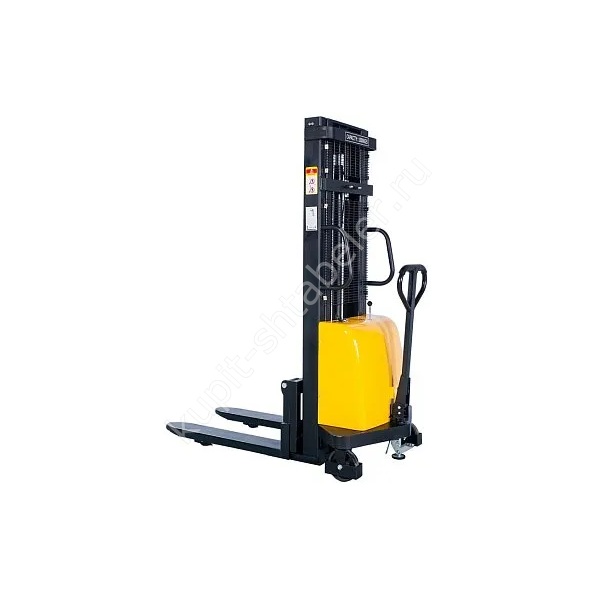

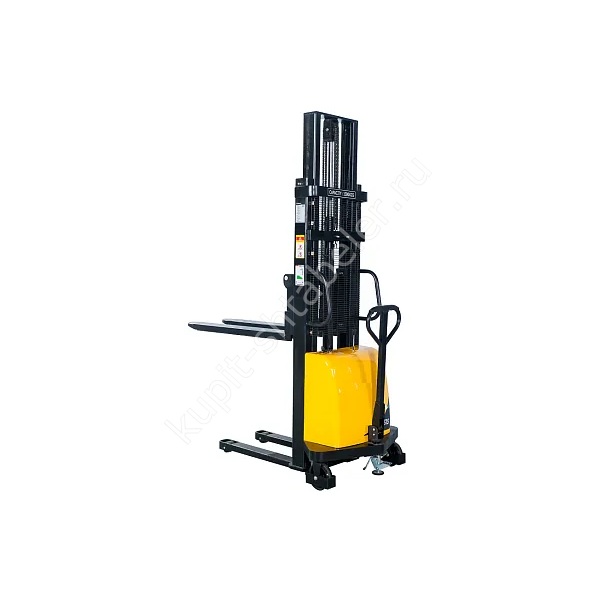

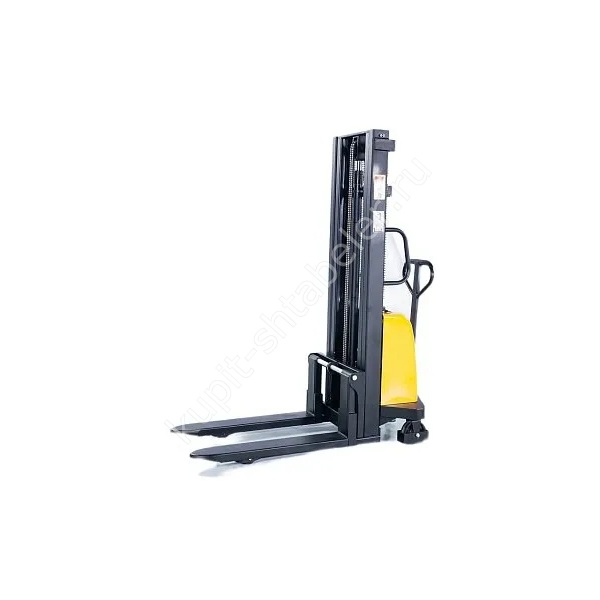

Фото серии
О модели
JHLIFT DYC10 2500: точная модификация
Модель JHLIFT DYC10 2500 предназначена для обслуживания средних стеллажных ярусов. За артикулом PS043858 закреплены нагрузка 1000 кг и высота 2500 мм. Это стандартный fork-over DYC, а не DYC-A с расширенными наружными опорами. При сложенных секциях высота составляет 1830 мм, а полный вертикальный габарит вырастает до 3035 мм.
Мачта и вертикальный габарит
Мачта JHLIFT DYC10 2500 имеет габарит 1830 мм в транспортном положении и 3035 мм в верхней точке. К большему значению добавляют выступ груза, если упаковка поднимается выше каретки. Проектной высоты помещения без фактического замера недостаточно.
Вилы и совместимость с палетой
Длина вил составляет 1150 мм, наружная ширина указана как 320х680 мм. Опорные консоли стандартной DYC проходят под открытой палетой, поэтому до покупки проверяют нижнюю доску, карманы и поперечные элементы. Центр нагрузки 450 мм относится к равномерно размещённому грузу.
Чем стандартная DYC отличается от DYC-A
DYC и DYC-A похожи по принципу электроподъёма, но различаются геометрией основания. Для стандартной DYC проверяют проход консоли под палетой. Для DYC-A важен боковой просвет вокруг груза. Наличие обеих серий в каталоге не означает их взаимозаменяемость на конкретном объекте.
Габариты и маневрирование
Общий габарит машины 1840 x 950 мм, радиус поворота 1360 мм. Эти цифры не равны минимальной ширине рабочего прохода: дополнительно учитывают палету, положение рукояти, стойки стеллажа и пространство, в котором оператор меняет направление.
Электроподъём и ручное перемещение
Подъёмный узел использует двигатель 12/1,5 и аккумулятор AGM 12/120. Батарея обслуживает мачту, а перемещение остаётся ручным. Поэтому отдельно оценивают число циклов подъёма и возможность безопасно катить общий вес по фактическому покрытию.
Колёса, подхват и требования к полу
Вилы опускаются до 85 мм, свободный просвет под конструкцией составляет 30 мм. Размеры колёсной группы: Ø80х70 и Ø180х50 мм. Трещины, кабельные каналы и металлические пороги проверяют заранее, иначе нагруженную машину можно остановить в проходе.
Проверка высоты и нагрузки
Перед выбором версии отмечают уровень вил 2500 мм и отдельно высоту верхнего края палеты. Паспортные 1000 кг проверяют для реального центра тяжести. Если груз высокий, длинный или содержит жидкость, операцию согласуют по данным изготовителя.
Характеристики PS043858
- грузоподъёмность: 1000 кг;
- высота подъёма: 2500 мм;
- мачта в сложенном и поднятом положении: 1830/3035 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 375 кг.
Что сообщить для подбора
Менеджеру передают массу самой тяжёлой палеты, её размеры и конструкцию, высоту яруса, длину маршрута и минимальный проход. Отдельно указывают количество циклов за смену. По этим данным решают, достаточно ли электроподъёма без тягового привода.
Приёмка на объекте
Приёмка начинается с кода PS043858, грузоподъёмности и высоты мачты. Проверяют комплектность, тормоз, плавность подъёма и отсутствие подтеков. Одинаковый цвет или похожий корпус не подтверждают, что поставлена нужная модификация DYC.
Масса и обслуживание
Собственная масса машины 375 кг прибавляется к грузу при расчёте рампы, лифта, настила или кузова. Перед сменой проверяют цепи, вилы, колёса, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства именно для поставленного экземпляра.
Безопасная работа
Повреждённую палету заменяют до работы. Боковая нагрузка на мачту и движение с высоким грузом создают риск опрокидывания. Люди остаются вне траектории вил, а маршрут освобождают до начала операции.
Что закрепить в заказе
В заказе фиксируют JHLIFT DYC10 2500, артикул PS043858, 1000 кг и 2500 мм. Текущая цена берётся из поля товара и не зашита в технический текст. Если нужна иная высота, выбирают отдельную карточку с собственным артикулом.
