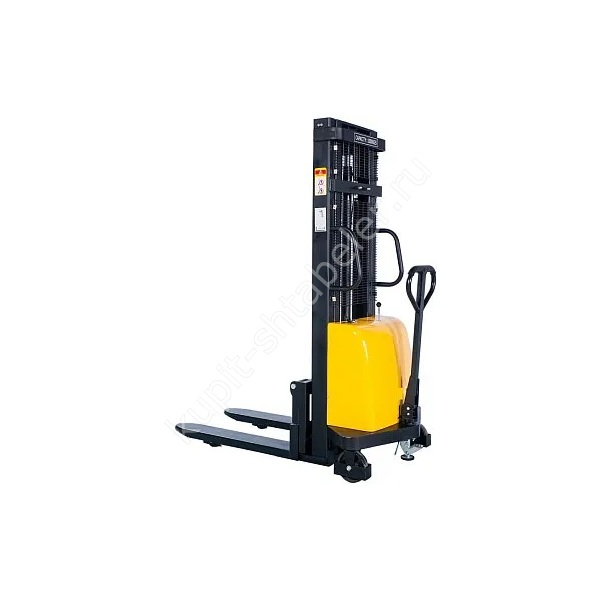

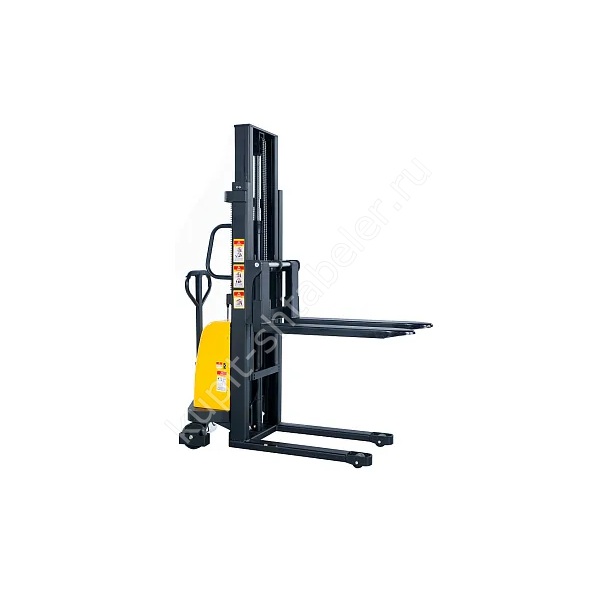

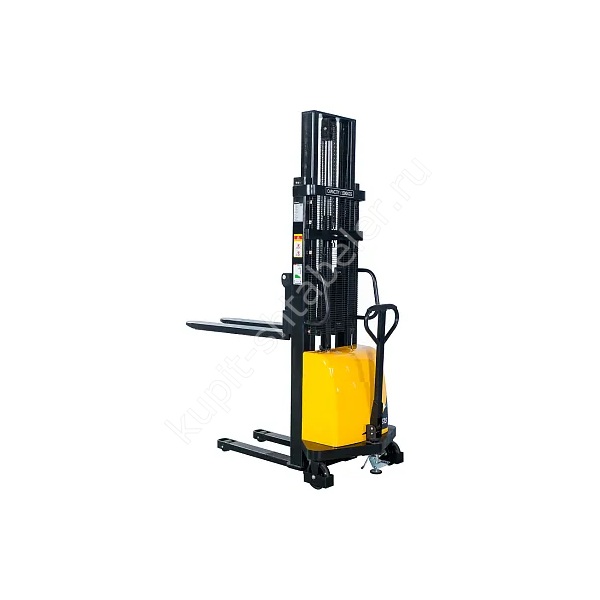

Фото серии
О модели
JHLIFT DYC10 3000: точная модификация
Модель JHLIFT DYC10 3000 предназначена для трёхметровых стеллажей при коротком маршруте. За артикулом PS043853 закреплены нагрузка 1000 кг и высота 3000 мм. Это стандартный fork-over DYC, а не DYC-A с расширенными наружными опорами. Трёхметровый подъём означает полный габарит 3535 мм, который сверяют с коммуникациями над стеллажом.
Мачта и вертикальный габарит
Источник указывает вертикальный габарит 2080/3535 мм. Сложенную высоту используют при планировании движения, выдвинутую при проверке стеллажа. Если над ярусом проходят кабели или воздуховоды, их положение фиксируют до заказа.
Вилы и совместимость с палетой
Длина вил составляет 1150 мм, наружная ширина указана как 320х680 мм. Опорные консоли стандартной DYC проходят под открытой палетой, поэтому до покупки проверяют нижнюю доску, карманы и поперечные элементы. Центр нагрузки 450 мм относится к равномерно размещённому грузу.
Чем стандартная DYC отличается от DYC-A
Стандартную DYC отличают от DYC-A по конструкции опор. Здесь консоли проходят под палетой вместе с вилами, поэтому нужен открытый нижний просвет. У DYC-A опоры охватывают груз снаружи. Эти исполнения решают разные задачи и не должны подменяться по одному совпавшему числу грузоподъёмности.
Габариты и маневрирование
Маршрут сравнивают с габаритом 1840 x 950 мм и радиусом поворота 1360 мм. Если палета шире корпуса или закрывает обзор, проход увеличивают. Пробная разметка на полу помогает проверить манёвр до доставки техники.
Электроподъём и ручное перемещение
Электроподъём снижает физическую нагрузку при работе с мачтой: установлен мотор 12/1,5 и аккумулятор AGM 12/120. Машину толкают вручную. Зарядное место размещают вне проезда, а маршрут исключает пороги и крутые уклоны.
Колёса, подхват и требования к полу
Для колёс и опор критично качество основания. Подхват начинается с 85 мм, клиренс равен 30 мм, размеры роликов и рулевых колёс Ø80х70/Ø180х50 мм. Перед сменой маршрут очищают от стружки, упаковки и мелких обломков.
Проверка высоты и нагрузки
Мачта поднимает вилы до 3000 мм. Для стеллажной задачи нужны также толщина поддона, высота груза и запас над ним. Грузоподъёмность 1000 кг не является разрешением для несимметричной оснастки или длинномера без расчёта устойчивости.
Характеристики PS043853
- грузоподъёмность: 1000 кг;
- высота подъёма: 3000 мм;
- мачта в сложенном и поднятом положении: 2080/3535 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 375 кг.
Что сообщить для подбора
Менеджеру передают массу самой тяжёлой палеты, её размеры и конструкцию, высоту яруса, длину маршрута и минимальный проход. Отдельно указывают количество циклов за смену. По этим данным решают, достаточно ли электроподъёма без тягового привода.
Приёмка на объекте
До эксплуатации сравнивают JHLIFT DYC10 3000 и PS043853 с документами, измеряют вилы и сложенную мачту. Холостой цикл должен проходить без рывков и постороннего шума. Серийный номер и результат проверки заносят в акт ввода.
Масса и обслуживание
Собственная масса машины 375 кг прибавляется к грузу при расчёте рампы, лифта, настила или кузова. Перед сменой проверяют цепи, вилы, колёса, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства именно для поставленного экземпляра.
Безопасная работа
Нельзя находиться под поднятыми вилами, перевозить людей или удерживать груз руками во время движения мачты. Массу проверяют до подъёма, вилы вводят полностью, а перед поворотом палету опускают в транспортное положение.
Что закрепить в заказе
Для счёта используют полное обозначение JHLIFT DYC10 3000 и код PS043853. В спецификации повторяют грузоподъёмность 1000 кг, подъём 3000 мм и вилы 320х680 мм. Это защищает от случайной замены похожей версии.
