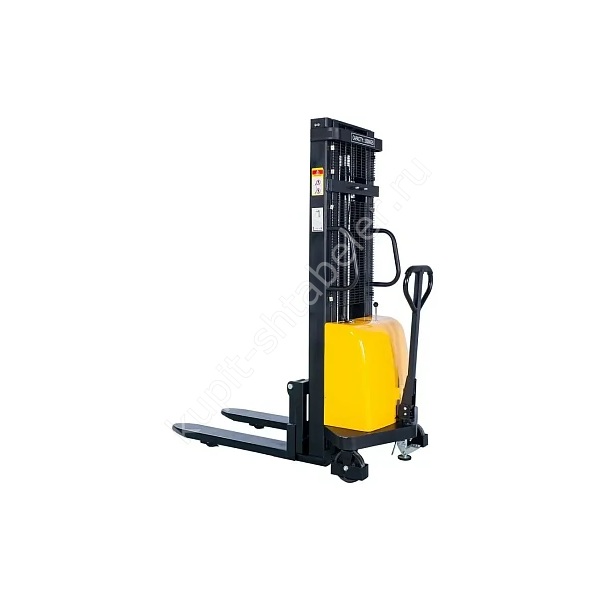

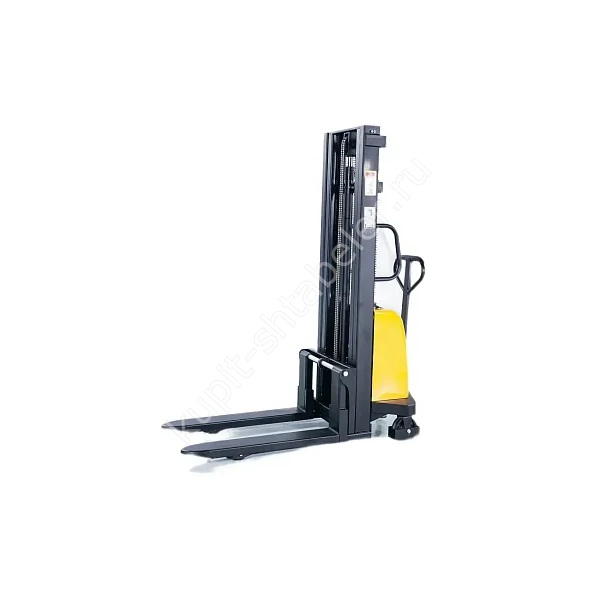

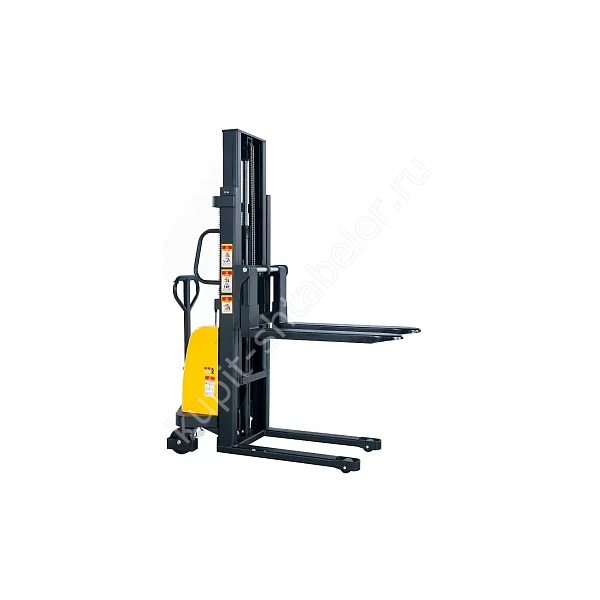

Фото серии
О модели
JHLIFT DYC10 3300: точная модификация
JHLIFT DYC10 3300, артикул PS043854, является штабелёром с электрическим подъёмом и ручным перемещением. Точная версия рассчитана на 1000 кг и подъём до 3300 мм. Её выбирают для ярусов, для которых стандартных 3000 мм уже недостаточно. Для подъёма на 3300 мм нужна свободная вертикаль не меньше полного габарита 3835 мм плюс эксплуатационный запас.
Мачта и вертикальный габарит
Для маршрута и рабочей точки нужны разные размеры: 2230 мм при опущенной мачте и 3835 мм при полном подъёме. Замеры проводят в самой низкой точке проёма и над фактическим местом установки палеты, оставляя безопасный запас.
Вилы и совместимость с палетой
Длина вил составляет 1150 мм, наружная ширина указана как 320х680 мм. Опорные консоли стандартной DYC проходят под открытой палетой, поэтому до покупки проверяют нижнюю доску, карманы и поперечные элементы. Центр нагрузки 450 мм относится к равномерно размещённому грузу.
Чем стандартная DYC отличается от DYC-A
Эта карточка не относится к DYC-A. У стандартной машины опорные консоли заходят под поддон, а у расширенной версии проходят по его сторонам. Разница влияет на совместимость с закрытым дном, направляющими и рамой стеллажа. Выбирать вариант только по высоте мачты нельзя.
Габариты и маневрирование
Маршрут сравнивают с габаритом 1840 x 950 мм и радиусом поворота 1360 мм. Если палета шире корпуса или закрывает обзор, проход увеличивают. Пробная разметка на полу помогает проверить манёвр до доставки техники.
Электроподъём и ручное перемещение
Электроподъём снижает физическую нагрузку при работе с мачтой: установлен мотор 12/1,5 и аккумулятор AGM 12/120. Машину толкают вручную. Зарядное место размещают вне проезда, а маршрут исключает пороги и крутые уклоны.
Колёса, подхват и требования к полу
Высота подхвата равна 85 мм, клиренс 30 мм. Подвилочные ролики Ø80х70 мм и рулевые колёса Ø180х50 мм изготовлены из полиуретан. Небольшой дорожный просвет требует сухого ровного пола без мусора и резких перепадов.
Проверка высоты и нагрузки
Рабочую отметку 3300 мм сопоставляют с балкой стеллажа, толщиной палеты и технологическим зазором. Поднять груз впритык недостаточно. Предел 1000 кг нельзя переносить на любую форму тары: важны центр тяжести, свес и устойчивость упаковки.
Характеристики PS043854
- грузоподъёмность: 1000 кг;
- высота подъёма: 3300 мм;
- мачта в сложенном и поднятом положении: 2230/3835 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 375 кг.
Что сообщить для подбора
До счёта составляют простую карту операции: откуда забирают груз, куда ставят, сколько метров проходят и где заряжают батарею. Затем сверяют карманы палеты, вилы, сложенную мачту и свободное место над ярусом. Названия серии для такого подбора недостаточно.
Приёмка на объекте
На объекте находят маркировку PS043854, проверяют колёса, крепёж, цепи и гидросистему. При утечке, люфте или повреждении ролика ввод останавливают. Пробный подъём проводят в освобождённой зоне под ответственным сотрудником.
Масса и обслуживание
Собственная масса машины 375 кг прибавляется к грузу при расчёте рампы, лифта, настила или кузова. Перед сменой проверяют цепи, вилы, колёса, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства именно для поставленного экземпляра.
Безопасная работа
Повреждённую палету заменяют до работы. Боковая нагрузка на мачту и движение с высоким грузом создают риск опрокидывания. Люди остаются вне траектории вил, а маршрут освобождают до начала операции.
Что закрепить в заказе
В документах повторяют модель JHLIFT DYC10 3300, артикул PS043854, рабочую высоту 3300 мм и допустимую массу 1000 кг. Стандартную DYC не заменяют исполнением DYC-A без согласования конструкции палеты.
