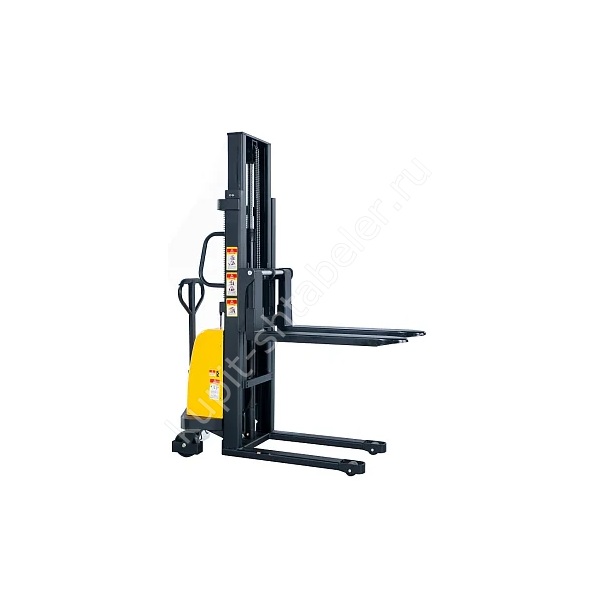

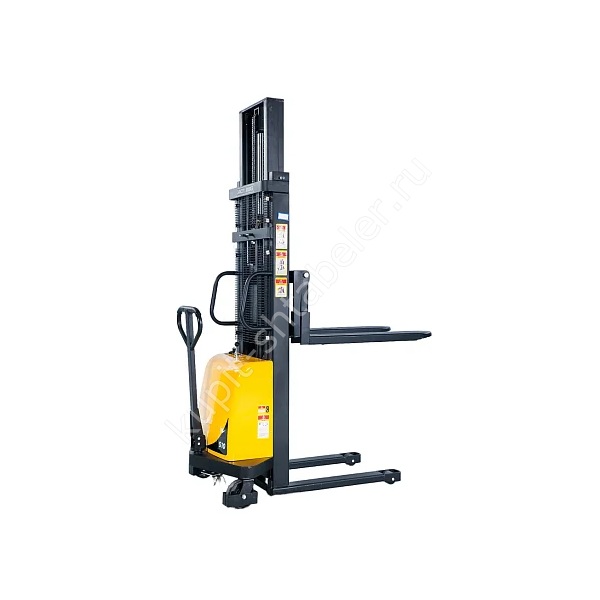

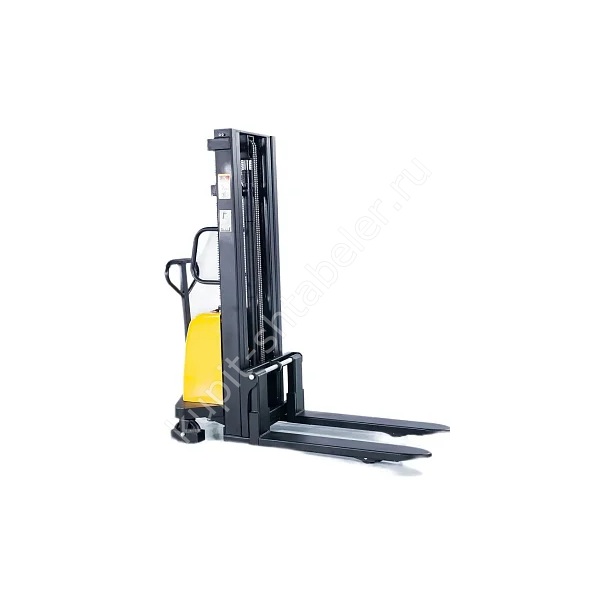

Фото серии
О модели
JHLIFT DYC10 3500: точная модификация
JHLIFT DYC10 3500, артикул PS043859, является штабелёром с электрическим подъёмом и ручным перемещением. Точная версия рассчитана на 1000 кг и подъём до 3500 мм. Её выбирают для высоких ярусов до 3500 мм при ручном перемещении машины. Это высокая конфигурация серии: мачта достигает 4035 мм, поэтому замер потолка и коммуникаций обязателен.
Мачта и вертикальный габарит
Высота мачты в сложенном положении равна 2330 мм, после выдвижения 4035 мм. Первый размер сверяют с воротами, дверями и перемычками, второй с потолком, светильниками и спринклерами. Проход через проём не гарантирует места для полного подъёма.
Вилы и совместимость с палетой
Вилы 1150 мм рассчитаны на поддон, совместимый со стандартными опорными консолями. Размер 320х680 мм сверяют с расположением карманов. Номинальные 1000 кг даны при центре 450 мм; тяжёлая часть, смещённая к носкам, меняет условия устойчивости.
Чем стандартная DYC отличается от DYC-A
Обозначение без суффикса A означает стандартное fork-over исполнение. Оно обычно компактнее по наружному контуру, но зависит от свободного пространства под палетой. Версия DYC-A нужна для другого типа основания и имеет разнесённые опоры. Перед счётом конструкцию груза сопоставляют с выбранной схемой.
Габариты и маневрирование
Для разметки маршрута используют длину 1840 мм, ширину 950 мм и радиус 1360 мм. Узкое место проверяют с грузом, а не с пустой машиной. Выступающая упаковка и открытая дверь уменьшают доступный коридор.
Электроподъём и ручное перемещение
Электроподъём снижает физическую нагрузку при работе с мачтой: установлен мотор 12/1,5 и аккумулятор AGM 12/120. Машину толкают вручную. Зарядное место размещают вне проезда, а маршрут исключает пороги и крутые уклоны.
Колёса, подхват и требования к полу
Вилы опускаются до 85 мм, свободный просвет под конструкцией составляет 30 мм. Размеры колёсной группы: Ø80х70 и Ø180х50 мм. Трещины, кабельные каналы и металлические пороги проверяют заранее, иначе нагруженную машину можно остановить в проходе.
Проверка высоты и нагрузки
Перед выбором версии отмечают уровень вил 3500 мм и отдельно высоту верхнего края палеты. Паспортные 1000 кг проверяют для реального центра тяжести. Если груз высокий, длинный или содержит жидкость, операцию согласуют по данным изготовителя.
Характеристики PS043859
- грузоподъёмность: 1000 кг;
- высота подъёма: 3500 мм;
- мачта в сложенном и поднятом положении: 2330/4035 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 375 кг.
Что сообщить для подбора
До счёта составляют простую карту операции: откуда забирают груз, куда ставят, сколько метров проходят и где заряжают батарею. Затем сверяют карманы палеты, вилы, сложенную мачту и свободное место над ярусом. Названия серии для такого подбора недостаточно.
Приёмка на объекте
На объекте находят маркировку PS043859, проверяют колёса, крепёж, цепи и гидросистему. При утечке, люфте или повреждении ролика ввод останавливают. Пробный подъём проводят в освобождённой зоне под ответственным сотрудником.
Масса и обслуживание
Полная нагрузка на основание складывается из груза и массы техники 375 кг. Ежесменный осмотр включает мачту, ролики, вилы, рукоять и уровень заряда. Пыль, стружка и неровности требуют более частого контроля колёсной группы.
Безопасная работа
Нельзя находиться под поднятыми вилами, перевозить людей или удерживать груз руками во время движения мачты. Массу проверяют до подъёма, вилы вводят полностью, а перед поворотом палету опускают в транспортное положение.
Что закрепить в заказе
Коммерческий запрос должен содержать PS043859, JHLIFT DYC10 3500, нагрузку 1000 кг и высоту 3500 мм. Цена страницы связана с актуальной записью товара, поэтому после обновления прайса старое число не остаётся в описании.
