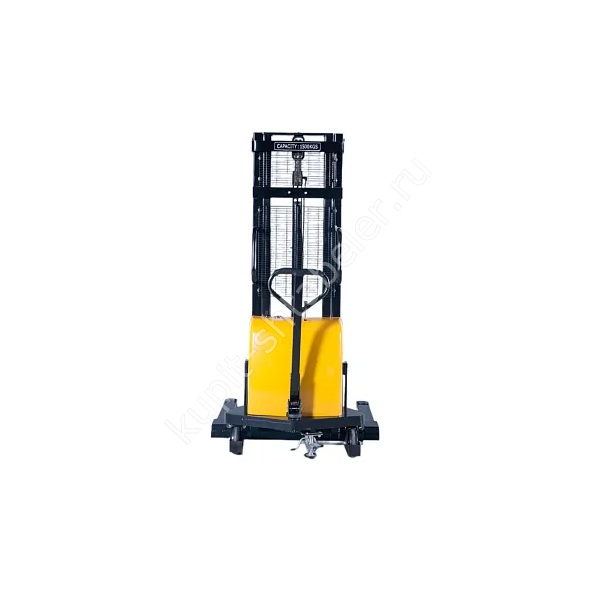

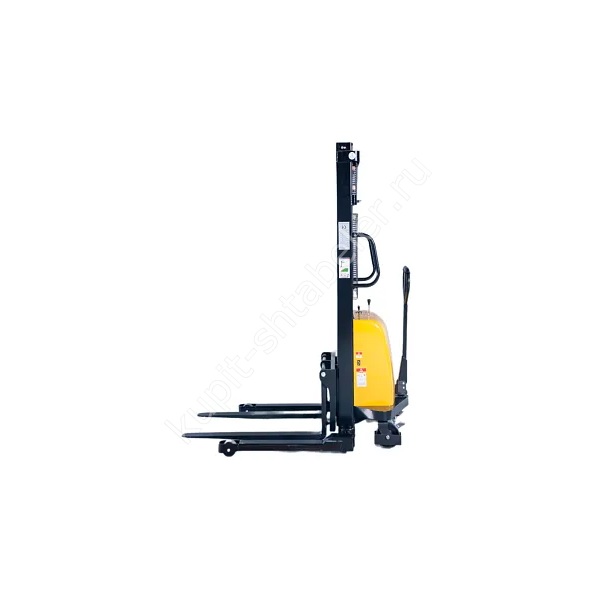

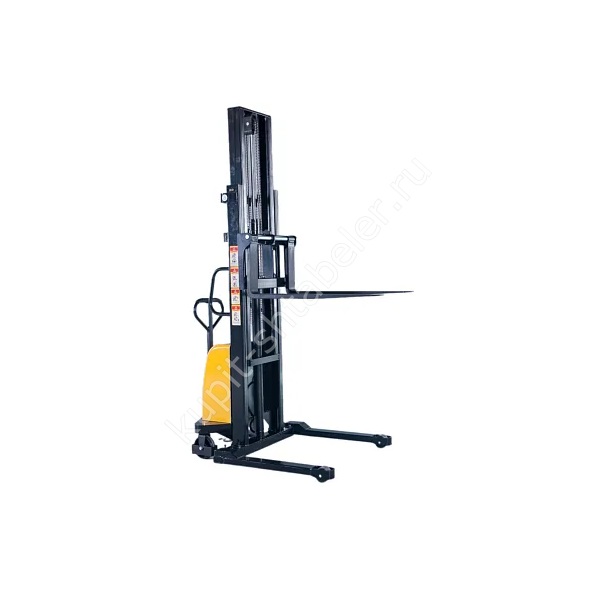

Фото серии
О модели
JHLIFT DYC10-A 1600: точное исполнение
JHLIFT DYC10-A 1600, артикул PS043868, предназначен для работы с палетами на нижнем ярусе и в зоне приёмки. В точной карточке поставщика указаны грузоподъёмность 1000 кг и высота подъёма 1600 мм. Исполнение DYC-A отличается расширенными опорами и раздвижными вилами. Ход остаётся ручным, электропривод обслуживает подъём. У этой версии сложенная и выдвинутая мачта имеют одинаковый габарит, что нужно учитывать даже при опущенных вилах.
Мачта и свободная высота
Для вертикального габарита нужны две цифры: 2085 мм при сложенной мачте и 2085 мм после выдвижения. Проходимость и рабочая зона проверяются отдельно. К высоте конструкции добавляют выступ груза, если тара поднимается выше спинки вил.
Расширенные опоры и раздвижные вилы
Настройка вил от 220-800 мм помогает работать с разными основаниями, но не заменяет проверку палеты. Длина каждой рабочей зоны составляет 1070 мм, центр нагрузки указан как 450 мм. Перед подъёмом вилы вводят полностью, а опоры располагают симметрично относительно груза.
Габариты и разворот
Для разметки маршрута используют габарит 1760 x 1170-1450 мм и радиус 1360 мм. Ширина меняется вместе с настройкой опор, если источник даёт диапазон. Колонны, отбойники, открытые двери и выступающая упаковка уменьшают полезный коридор.
Электроподъём и ручное перемещение
Электрогидравлический узел использует двигатель 12/1,5 и аккумулятор AGM 12/120. Электроподъём снижает нагрузку на оператора при работе с мачтой, но не приводит колёса. Для длинного маршрута или частых перевозок может потребоваться самоходная техника.
Колёса, подхват и состояние пола
Высота подхвата равна 85 мм, дорожный просвет 30 мм. Полиуретановые колёса имеют размеры 100х70 и 180х50 мм. Такой клиренс рассчитан на ровное твёрдое покрытие; пороги и мусор повышают усилие и могут раскачать груз.
Проверка рабочей высоты и нагрузки
Высота подъёма 1600 мм показывает положение вил, а не гарантированную высоту верхней точки конкретного груза. Для проверки измеряют палету вместе с тарой и сопоставляют результат с полкой. Номинальные 1000 кг относятся к условиям штатного центра нагрузки. Если груз длинный, высокий или смещён к носкам вил, допустимую операцию должен подтвердить специалист по данным изготовителя.
Характеристики модификации PS043868
- грузоподъёмность: 1000 кг;
- высота подъёма: 1600 мм;
- мачта в сложенном и поднятом положении: 2085/2085 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1760 x 1170-1450 мм;
- радиус поворота: 1360 мм;
- масса машины: 400 кг.
Данные для подбора
Менеджеру передают схему палеты, массу самой тяжёлой грузовой единицы, требуемую высоту и длину маршрута. Полезны фотографии стеллажа и узких мест, но они не заменяют замеры. Если груз смещён от центра, это указывают до выбора грузоподъёмности.
Приёмка техники
На объекте сравнивают артикул PS043868 со счётом, измеряют рабочий орган и осматривают мачту. Повреждённые ролики, люфт крепежа или утечка являются причиной остановить ввод. Пробный подъём проводят в освобождённой зоне под ответственным сотрудником.
Масса и обслуживание
Масса техники 400 кг входит в полную нагрузку на основание. Перед сменой оператор проверяет ролики, мачту, вилы, рукоять и уровень заряда. Пыль, стружка и неровный пол ускоряют износ, поэтому фактический режим может потребовать осмотра чаще календарного интервала.
Безопасная эксплуатация
Номинальная нагрузка допустима при штатном центре тяжести и исправном поддоне. Нельзя находиться под поднятыми вилами, перевозить людей или удерживать груз руками во время движения мачты. Перед поворотом груз опускают в транспортное положение.
Что указать в заказе
Коммерческий запрос должен содержать артикул PS043868, модель JHLIFT DYC10-A 1600, нагрузку 1000 кг и высоту 1600 мм. Цена страницы связана с актуальной записью товара, поэтому после обновления прайса старое число не остаётся в описании.
