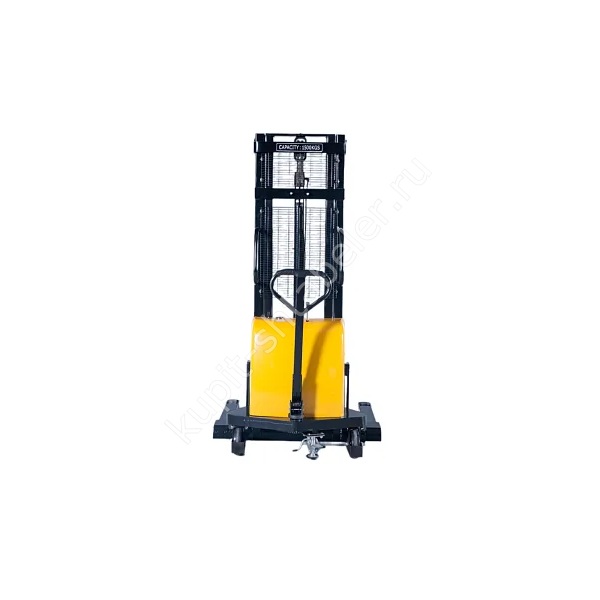

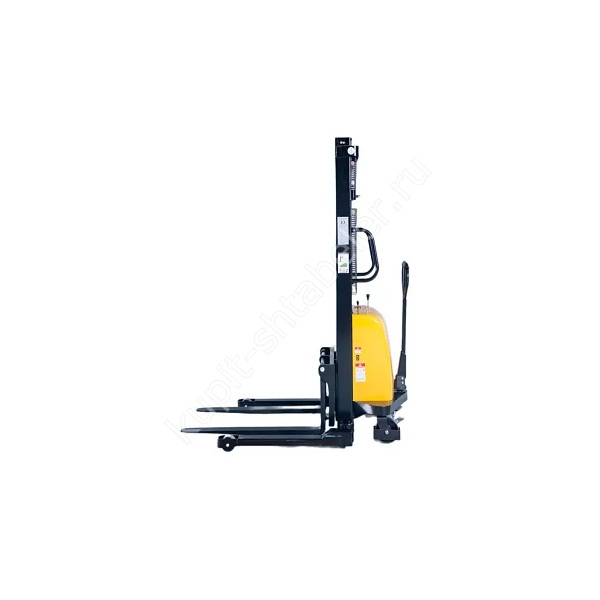

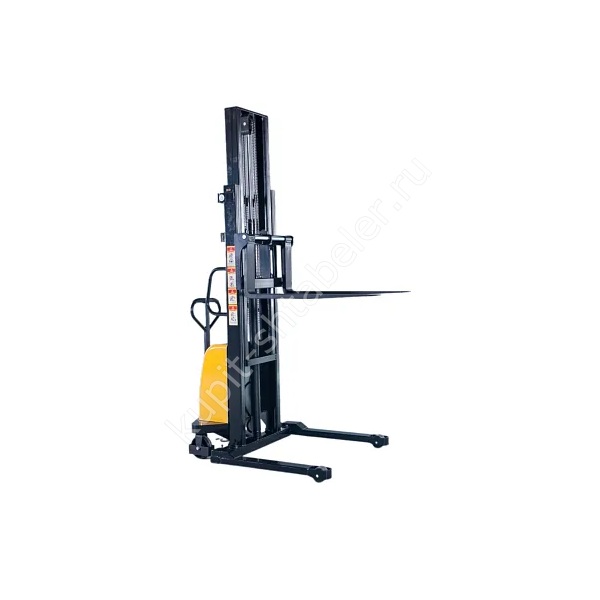

Фото серии
О модели
JHLIFT DYC10-A 2000: точное исполнение
Модель JHLIFT DYC10-A 2000 рассчитана на штабелирования палет на высоте до двух метров. Для позиции PS043869 подтверждены 1000 кг и рабочая высота 2000 мм. Машину толкает оператор, а мачту поднимает электрогидравлический привод. Это важно не смешивать с самоходным штабелёром. Сложенная мачта ниже двухметровых версий с односекционной стойкой, однако полный габарит при подъёме достигает 2565 мм.
Мачта и свободная высота
При подборе JHLIFT DYC10-A 2000 проверяют сложенный габарит 1610 мм и максимальный 2565 мм. Машина может пройти через проём и всё равно не иметь места для полного подъёма. Безопасный запас определяют по фактическому помещению, а не по проектной отметке потолка.
Расширенные опоры и раздвижные вилы
Вилы длиной 1070 мм регулируются в диапазоне 220-800 мм. Расширенные опоры охватывают грузовую единицу снаружи, поэтому до покупки измеряют не только карманы, но и общую ширину поддона. Центр нагрузки 450 мм применим при равномерно размещённом грузе без опасного свеса.
Габариты и разворот
Корпус занимает 1760 мм по длине и 1170-1450 мм по ширине. Развороту требуется радиус 1360 мм, но это не готовая ширина рабочего прохода. К расчёту добавляют длину палеты, положение рукояти и запас, необходимый оператору для управления.
Электроподъём и ручное перемещение
Подъёмный двигатель имеет параметры 12/1,5, питание обеспечивает AGM батарея 12/120. Перемещение выполняется вручную. Запас энергии оценивают по числу циклов подъёма, а усилие при движении зависит от массы груза, уклона и состояния покрытия.
Колёса, подхват и состояние пола
При опущенных вилах подхват начинается с 85 мм, свободный просвет под конструкцией равен 30 мм. Размеры колёс 100х70 и 180х50 мм. Даже небольшой порог при таком просвете способен остановить нагруженный штабелёр, поэтому маршрут осматривают до смены.
Проверка рабочей высоты и нагрузки
Мачта поднимает вилы до 2000 мм, но стеллажную задачу оценивают по всей геометрии грузовой единицы. Нужен зазор над палетой и место для горизонтального вывода. Предел 1000 кг нельзя трактовать как разрешение для груза любой формы. Длинномер, высокий короб или несимметричная оснастка требуют отдельной проверки устойчивости.
Характеристики модификации PS043869
- грузоподъёмность: 1000 кг;
- высота подъёма: 2000 мм;
- мачта в сложенном и поднятом положении: 1610/2565 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1760 x 1170-1450 мм;
- радиус поворота: 1360 мм;
- масса машины: от 400 кг.
Данные для подбора
Менеджеру передают схему палеты, массу самой тяжёлой грузовой единицы, требуемую высоту и длину маршрута. Полезны фотографии стеллажа и узких мест, но они не заменяют замеры. Если груз смещён от центра, это указывают до выбора грузоподъёмности.
Приёмка техники
На объекте сравнивают артикул PS043869 со счётом, измеряют рабочий орган и осматривают мачту. Повреждённые ролики, люфт крепежа или утечка являются причиной остановить ввод. Пробный подъём проводят в освобождённой зоне под ответственным сотрудником.
Масса и обслуживание
Собственная масса указана как от 400 кг. Её прибавляют к грузу при расчёте рампы, лифта, настила или кузова. Ежесменный осмотр охватывает цепи, вилы, колёса, опоры, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства для поставленной машины.
Безопасная эксплуатация
Штабелёр применяют в пределах параметров точной модификации. Оператор не компенсирует перекос своим весом и не работает на краю рампы без утверждённой процедуры. Люди должны оставаться вне траектории вил и опускания груза.
Что указать в заказе
Коммерческий запрос должен содержать артикул PS043869, модель JHLIFT DYC10-A 2000, нагрузку 1000 кг и высоту 2000 мм. Цена страницы связана с актуальной записью товара, поэтому после обновления прайса старое число не остаётся в описании.
