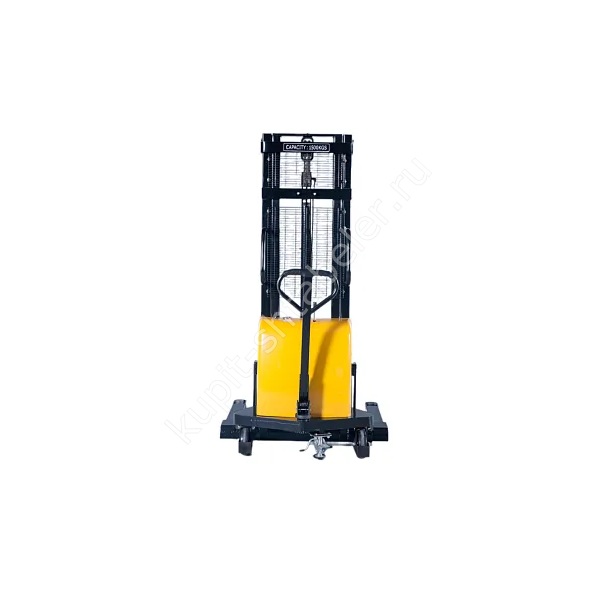

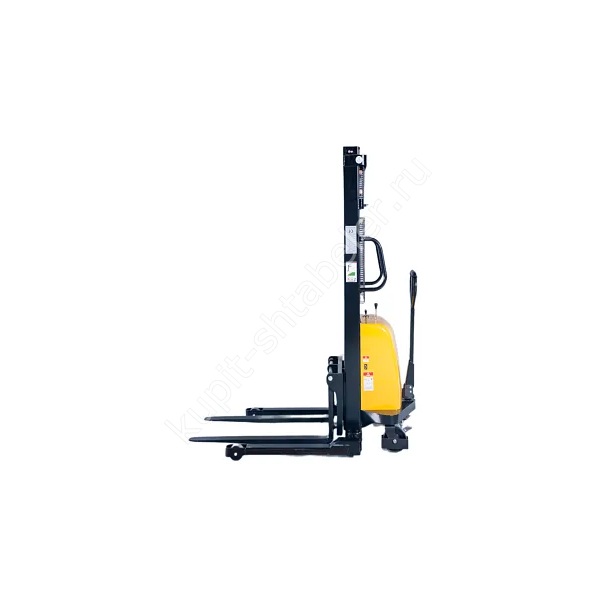

Фото серии
О модели
JHLIFT DYC10-A 2500: точное исполнение
Модель JHLIFT DYC10-A 2500 рассчитана на обслуживания средних стеллажных ярусов и производственных участков. Для позиции PS043870 подтверждены 1000 кг и рабочая высота 2500 мм. Машину толкает оператор, а мачту поднимает электрогидравлический привод. Это важно не смешивать с самоходным штабелёром. Высота 2500 мм требует проверки не только яруса, но и свободного пространства над грузом в рабочей точке.
Мачта и свободная высота
Исходная спецификация фиксирует мачту 1810/3065 мм. Меньшее значение относится к перемещению, большее к операции подъёма. Если на плане склада отмечена только высота ворот, этого недостаточно: над стеллажом могут проходить кабели, воздуховоды или пожарная линия.
Расширенные опоры и раздвижные вилы
Вилы длиной 1070 мм регулируются в диапазоне 220-800 мм. Расширенные опоры охватывают грузовую единицу снаружи, поэтому до покупки измеряют не только карманы, но и общую ширину поддона. Центр нагрузки 450 мм применим при равномерно размещённом грузе без опасного свеса.
Габариты и разворот
Для разметки маршрута используют габарит 1760 x 1170-1450 мм и радиус 1360 мм. Ширина меняется вместе с настройкой опор, если источник даёт диапазон. Колонны, отбойники, открытые двери и выступающая упаковка уменьшают полезный коридор.
Электроподъём и ручное перемещение
JHLIFT DYC10-A 2500 поднимает груз от системы 12/1,5 с батареей AGM 12/120. Тягового привода у этой конфигурации нет. Зарядное место организуют вне проезда, а ручной маршрут исключает крутые уклоны, пороги и разрушенные стыки плит.
Колёса, подхват и состояние пола
Высота подхвата равна 85 мм, дорожный просвет 30 мм. Полиуретановые колёса имеют размеры 100х70 и 180х50 мм. Такой клиренс рассчитан на ровное твёрдое покрытие; пороги и мусор повышают усилие и могут раскачать груз.
Проверка рабочей высоты и нагрузки
Высота подъёма 2500 мм показывает положение вил, а не гарантированную высоту верхней точки конкретного груза. Для проверки измеряют палету вместе с тарой и сопоставляют результат с полкой. Номинальные 1000 кг относятся к условиям штатного центра нагрузки. Если груз длинный, высокий или смещён к носкам вил, допустимую операцию должен подтвердить специалист по данным изготовителя.
Характеристики модификации PS043870
- грузоподъёмность: 1000 кг;
- высота подъёма: 2500 мм;
- мачта в сложенном и поднятом положении: 1810/3065 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1760 x 1170-1450 мм;
- радиус поворота: 1360 мм;
- масса машины: от 400 кг.
Данные для подбора
Для подбора сообщают массу и размеры груза, высоту яруса, ширину карманов поддона, размеры проёмов и состояние пола. Отдельно указывают число циклов за смену. Эти данные позволяют понять, достаточно ли электроподъёма или на объекте нужен ещё и привод движения.
Приёмка техники
Приёмка начинается с маркировки PS043870, размеров вил и высоты сложенной мачты. Проверяют тормоз, колёсную группу, плавность подъёма и отсутствие подтеков. Совпадение цвета или общего названия серии не подтверждает, что поставлена нужная грузоподъёмность и мачта.
Масса и обслуживание
Масса техники от 400 кг входит в полную нагрузку на основание. Перед сменой оператор проверяет ролики, мачту, вилы, рукоять и уровень заряда. Пыль, стружка и неровный пол ускоряют износ, поэтому фактический режим может потребовать осмотра чаще календарного интервала.
Безопасная эксплуатация
Массу груза определяют до подъёма, а повреждённую палету заменяют. Вилы вводят полностью и поднимают только после устойчивой установки. Боковая нагрузка на мачту и движение с поднятым грузом создают риск опрокидывания.
Что указать в заказе
Для счёта используют полное обозначение JHLIFT DYC10-A 2500 и код PS043870. В спецификации повторяют 1000 кг, 2500 мм и диапазон вил 220-800 мм. Это защищает от замены близкой по названию версии при отгрузке.
