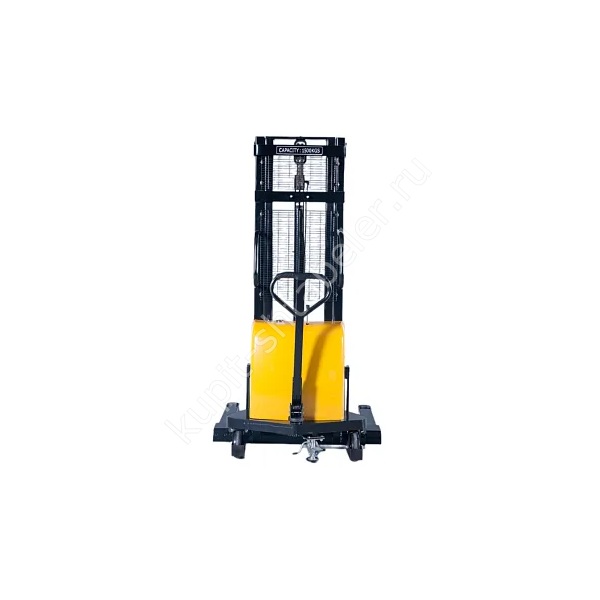

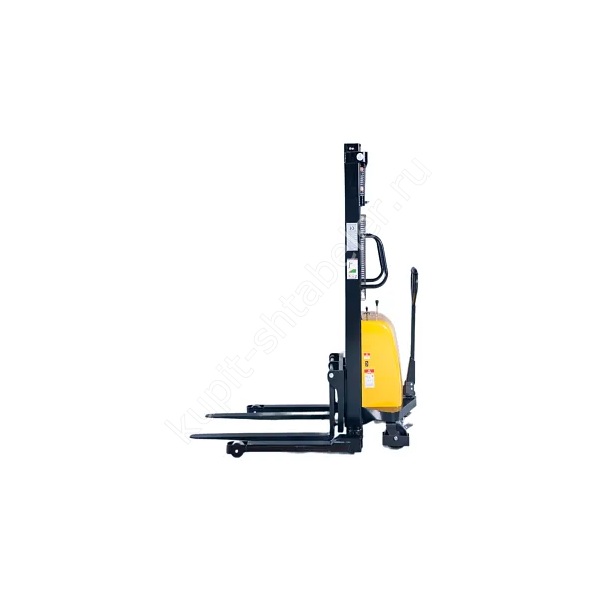

Фото серии
О модели
JHLIFT DYC10-A 3000: точное исполнение
Модель JHLIFT DYC10-A 3000 рассчитана на подъёма палет на трёхметровый ярус при ручном перемещении машины. Для позиции PS043871 подтверждены 1000 кг и рабочая высота 3000 мм. Машину толкает оператор, а мачту поднимает электрогидравлический привод. Это важно не смешивать с самоходным штабелёром. Трёхметровый подъём увеличивает верхний габарит до 3565 мм, поэтому потолочные коммуникации проверяют до заказа.
Мачта и свободная высота
Для вертикального габарита нужны две цифры: 2110 мм при сложенной мачте и 3565 мм после выдвижения. Проходимость и рабочая зона проверяются отдельно. К высоте конструкции добавляют выступ груза, если тара поднимается выше спинки вил.
Расширенные опоры и раздвижные вилы
Настройка вил от 220-800 мм помогает работать с разными основаниями, но не заменяет проверку палеты. Длина каждой рабочей зоны составляет 1070 мм, центр нагрузки указан как 450 мм. Перед подъёмом вилы вводят полностью, а опоры располагают симметрично относительно груза.
Габариты и разворот
Длина штабелёра равна 1760 мм, ширина указана как 1170-1450 мм, радиус поворота 1360 мм. В проходе учитывают наружные опоры и край палеты. Проверку лучше выполнить с шаблоном реального груза, поскольку пустая машина разворачивается в месте, где нагруженная уже заденет стойку.
Электроподъём и ручное перемещение
Электрогидравлический узел использует двигатель 12/1,5 и аккумулятор AGM 12/120. Электроподъём снижает нагрузку на оператора при работе с мачтой, но не приводит колёса. Для длинного маршрута или частых перевозок может потребоваться самоходная техника.
Колёса, подхват и состояние пола
Высота подхвата равна 85 мм, дорожный просвет 30 мм. Полиуретановые колёса имеют размеры 100х70 и 180х50 мм. Такой клиренс рассчитан на ровное твёрдое покрытие; пороги и мусор повышают усилие и могут раскачать груз.
Проверка рабочей высоты и нагрузки
Высота подъёма 3000 мм показывает положение вил, а не гарантированную высоту верхней точки конкретного груза. Для проверки измеряют палету вместе с тарой и сопоставляют результат с полкой. Номинальные 1000 кг относятся к условиям штатного центра нагрузки. Если груз длинный, высокий или смещён к носкам вил, допустимую операцию должен подтвердить специалист по данным изготовителя.
Характеристики модификации PS043871
- грузоподъёмность: 1000 кг;
- высота подъёма: 3000 мм;
- мачта в сложенном и поднятом положении: 2110/3565 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1760 x 1170-1450 мм;
- радиус поворота: 1360 мм;
- масса машины: от 400 кг.
Данные для подбора
Менеджеру передают схему палеты, массу самой тяжёлой грузовой единицы, требуемую высоту и длину маршрута. Полезны фотографии стеллажа и узких мест, но они не заменяют замеры. Если груз смещён от центра, это указывают до выбора грузоподъёмности.
Приёмка техники
Приёмка начинается с маркировки PS043871, размеров вил и высоты сложенной мачты. Проверяют тормоз, колёсную группу, плавность подъёма и отсутствие подтеков. Совпадение цвета или общего названия серии не подтверждает, что поставлена нужная грузоподъёмность и мачта.
Масса и обслуживание
Собственная масса указана как от 400 кг. Её прибавляют к грузу при расчёте рампы, лифта, настила или кузова. Ежесменный осмотр охватывает цепи, вилы, колёса, опоры, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства для поставленной машины.
Безопасная эксплуатация
Штабелёр применяют в пределах параметров точной модификации. Оператор не компенсирует перекос своим весом и не работает на краю рампы без утверждённой процедуры. Люди должны оставаться вне траектории вил и опускания груза.
Что указать в заказе
Коммерческий запрос должен содержать артикул PS043871, модель JHLIFT DYC10-A 3000, нагрузку 1000 кг и высоту 3000 мм. Цена страницы связана с актуальной записью товара, поэтому после обновления прайса старое число не остаётся в описании.
