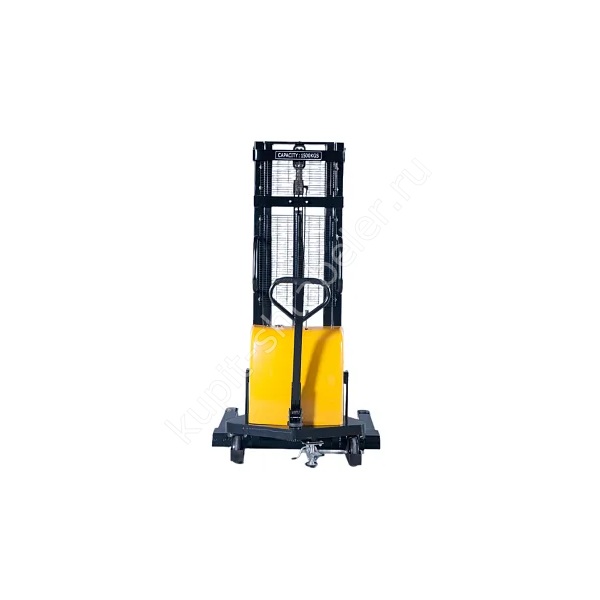

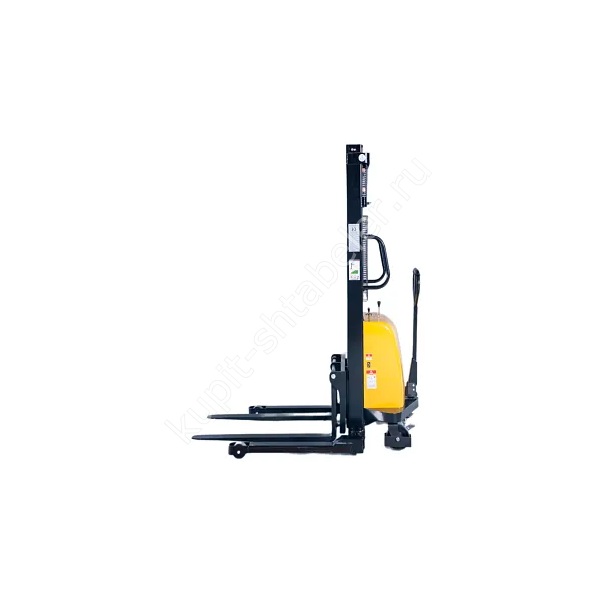

Фото серии
О модели
JHLIFT DYC10-A 3300: точное исполнение
Модель JHLIFT DYC10-A 3300 рассчитана на работы там, где стандартной трёхметровой мачты уже недостаточно. Для позиции PS043872 подтверждены 1000 кг и рабочая высота 3300 мм. Машину толкает оператор, а мачту поднимает электрогидравлический привод. Это важно не смешивать с самоходным штабелёром. Дополнительные 300 мм имеют смысл только после фактического замера полки и полного вертикального габарита 3865 мм.
Мачта и свободная высота
При подборе JHLIFT DYC10-A 3300 проверяют сложенный габарит 2260 мм и максимальный 3865 мм. Машина может пройти через проём и всё равно не иметь места для полного подъёма. Безопасный запас определяют по фактическому помещению, а не по проектной отметке потолка.
Расширенные опоры и раздвижные вилы
Настройка вил от 220-800 мм помогает работать с разными основаниями, но не заменяет проверку палеты. Длина каждой рабочей зоны составляет 1070 мм, центр нагрузки указан как 450 мм. Перед подъёмом вилы вводят полностью, а опоры располагают симметрично относительно груза.
Габариты и разворот
Корпус занимает 1760 мм по длине и 1170-1450 мм по ширине. Развороту требуется радиус 1360 мм, но это не готовая ширина рабочего прохода. К расчёту добавляют длину палеты, положение рукояти и запас, необходимый оператору для управления.
Электроподъём и ручное перемещение
JHLIFT DYC10-A 3300 поднимает груз от системы 12/1,5 с батареей AGM 12/120. Тягового привода у этой конфигурации нет. Зарядное место организуют вне проезда, а ручной маршрут исключает крутые уклоны, пороги и разрушенные стыки плит.
Колёса, подхват и состояние пола
Нижняя точка подхвата 85 мм связана с дорожным просветом 30 мм. Колёсная группа 100х70/180х50 мм изготовлена из полиуретан. Машина должна работать на сухом и достаточно ровном основании без резких перепадов.
Проверка рабочей высоты и нагрузки
Рабочую отметку 3300 мм сверяют с высотой опорной балки, толщиной поддона и запасом для свободного ввода вил. Поднять груз впритык недостаточно: оператору нужно безопасно вывести его из стеллажа. Нагрузка 1000 кг не переносится автоматически на любой центр тяжести. Для нестандартной тары запрашивают расчёт или диаграмму остаточной грузоподъёмности.
Характеристики модификации PS043872
- грузоподъёмность: 1000 кг;
- высота подъёма: 3300 мм;
- мачта в сложенном и поднятом положении: 2260/3865 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1760 x 1170-1450 мм;
- радиус поворота: 1360 мм;
- масса машины: от 400 кг.
Данные для подбора
Менеджеру передают схему палеты, массу самой тяжёлой грузовой единицы, требуемую высоту и длину маршрута. Полезны фотографии стеллажа и узких мест, но они не заменяют замеры. Если груз смещён от центра, это указывают до выбора грузоподъёмности.
Приёмка техники
На объекте сравнивают артикул PS043872 со счётом, измеряют рабочий орган и осматривают мачту. Повреждённые ролики, люфт крепежа или утечка являются причиной остановить ввод. Пробный подъём проводят в освобождённой зоне под ответственным сотрудником.
Масса и обслуживание
Масса техники от 400 кг входит в полную нагрузку на основание. Перед сменой оператор проверяет ролики, мачту, вилы, рукоять и уровень заряда. Пыль, стружка и неровный пол ускоряют износ, поэтому фактический режим может потребовать осмотра чаще календарного интервала.
Безопасная эксплуатация
Перед операцией освобождают маршрут, проверяют обзор и устойчивость упаковки. Незнакомый поддон сначала примеряют без подъёма на рабочую высоту. Если груз закрывает обзор, движение организуют по правилам предприятия с участием сигнальщика.
Что указать в заказе
Коммерческий запрос должен содержать артикул PS043872, модель JHLIFT DYC10-A 3300, нагрузку 1000 кг и высоту 3300 мм. Цена страницы связана с актуальной записью товара, поэтому после обновления прайса старое число не остаётся в описании.
