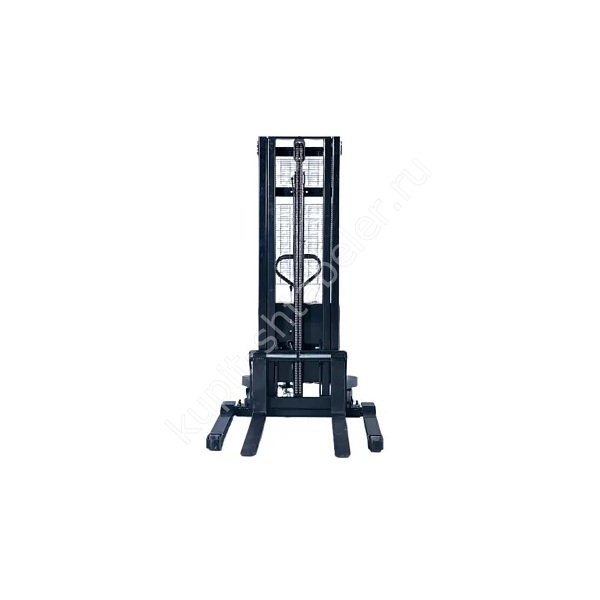

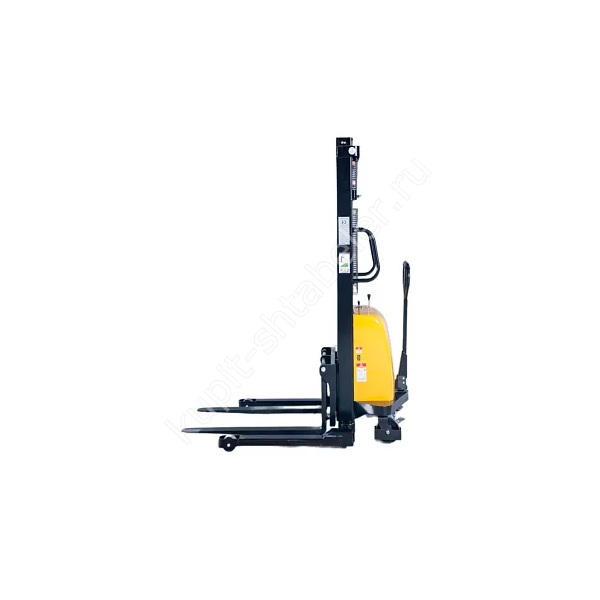

Фото серии
О модели
JHLIFT DYC10-A 3500: точное исполнение
Модель JHLIFT DYC10-A 3500 рассчитана на подъёма грузов массой до 1000 кг на высокий ярус до 3500 мм. Для позиции PS043873 подтверждены 1000 кг и рабочая высота 3500 мм. Машину толкает оператор, а мачту поднимает электрогидравлический привод. Это важно не смешивать с самоходным штабелёром. Это самая высокая конфигурация выбранной серии: при подъёме конструкция достигает 4065 мм.
Мачта и свободная высота
Для вертикального габарита нужны две цифры: 2360 мм при сложенной мачте и 4065 мм после выдвижения. Проходимость и рабочая зона проверяются отдельно. К высоте конструкции добавляют выступ груза, если тара поднимается выше спинки вил.
Расширенные опоры и раздвижные вилы
Рабочий орган состоит из вил 1070 мм с изменяемой шириной 220-800 мм. Опорные ноги проходят по сторонам палеты. На маршруте не должно быть препятствий, которые попадут между опорой и колесом. Расчётная нагрузка относится к центру 450 мм, смещение центра тяжести уменьшает устойчивость.
Габариты и разворот
Корпус занимает 1760 мм по длине и 1170-1450 мм по ширине. Развороту требуется радиус 1360 мм, но это не готовая ширина рабочего прохода. К расчёту добавляют длину палеты, положение рукояти и запас, необходимый оператору для управления.
Электроподъём и ручное перемещение
Подъёмный двигатель имеет параметры 12/1,5, питание обеспечивает AGM батарея 12/120. Перемещение выполняется вручную. Запас энергии оценивают по числу циклов подъёма, а усилие при движении зависит от массы груза, уклона и состояния покрытия.
Колёса, подхват и состояние пола
Нижняя точка подхвата 85 мм связана с дорожным просветом 30 мм. Колёсная группа 100х70/180х50 мм изготовлена из полиуретан. Машина должна работать на сухом и достаточно ровном основании без резких перепадов.
Проверка рабочей высоты и нагрузки
Высота подъёма 3500 мм показывает положение вил, а не гарантированную высоту верхней точки конкретного груза. Для проверки измеряют палету вместе с тарой и сопоставляют результат с полкой. Номинальные 1000 кг относятся к условиям штатного центра нагрузки. Если груз длинный, высокий или смещён к носкам вил, допустимую операцию должен подтвердить специалист по данным изготовителя.
Характеристики модификации PS043873
- грузоподъёмность: 1000 кг;
- высота подъёма: 3500 мм;
- мачта в сложенном и поднятом положении: 2360/4065 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1760 x 1170-1450 мм;
- радиус поворота: 1360 мм;
- масса машины: 480 кг.
Данные для подбора
Менеджеру передают схему палеты, массу самой тяжёлой грузовой единицы, требуемую высоту и длину маршрута. Полезны фотографии стеллажа и узких мест, но они не заменяют замеры. Если груз смещён от центра, это указывают до выбора грузоподъёмности.
Приёмка техники
На объекте сравнивают артикул PS043873 со счётом, измеряют рабочий орган и осматривают мачту. Повреждённые ролики, люфт крепежа или утечка являются причиной остановить ввод. Пробный подъём проводят в освобождённой зоне под ответственным сотрудником.
Масса и обслуживание
Собственная масса указана как 480 кг. Её прибавляют к грузу при расчёте рампы, лифта, настила или кузова. Ежесменный осмотр охватывает цепи, вилы, колёса, опоры, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства для поставленной машины.
Безопасная эксплуатация
Штабелёр применяют в пределах параметров точной модификации. Оператор не компенсирует перекос своим весом и не работает на краю рампы без утверждённой процедуры. Люди должны оставаться вне траектории вил и опускания груза.
Что указать в заказе
Коммерческий запрос должен содержать артикул PS043873, модель JHLIFT DYC10-A 3500, нагрузку 1000 кг и высоту 3500 мм. Цена страницы связана с актуальной записью товара, поэтому после обновления прайса старое число не остаётся в описании.
