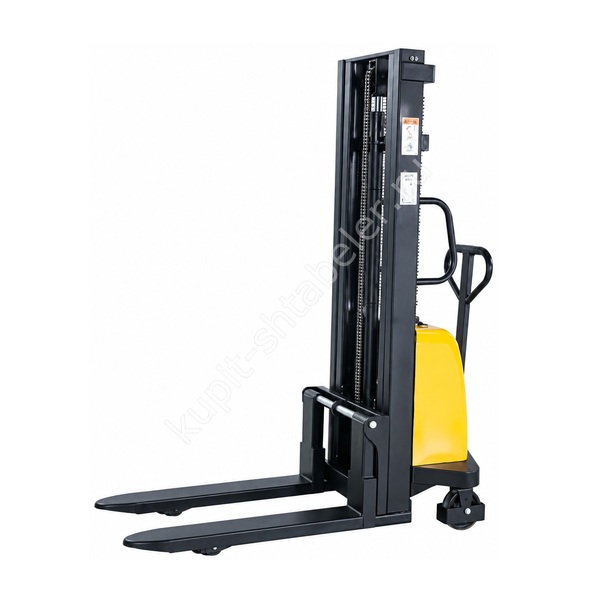

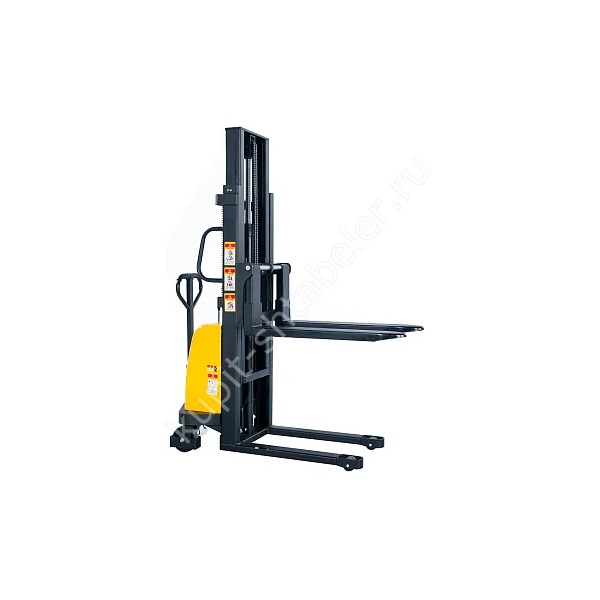

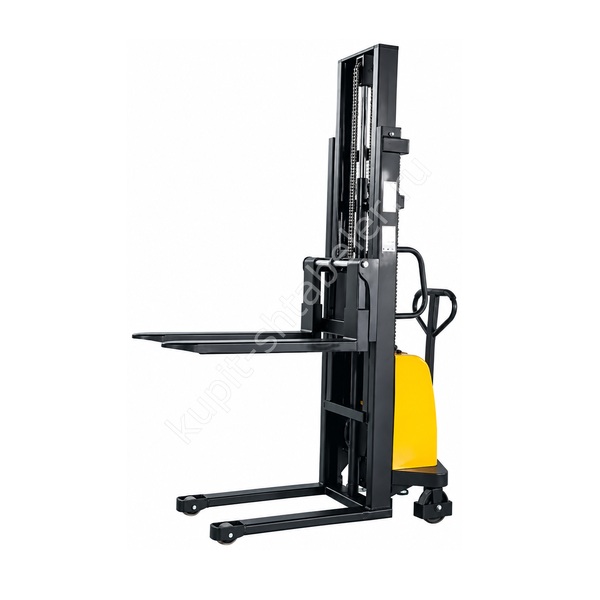

Фото серии
О модели
JHLIFT DYC15 1600: точная модификация
Карточка PS043855 относится к JHLIFT DYC15 1600 с грузоподъёмностью 1500 кг. Электрогидравлика поднимает вилы на 1600 мм, но тягового привода у машины нет. Практический сценарий этой модификации: нижних ярусов, зоны приёмки и передачи палет между участками. Сложенная и полностью поднятая мачта имеют одинаковую высоту, поэтому габарит 2065 мм учитывают на всём маршруте.
Мачта и вертикальный габарит
Источник указывает вертикальный габарит 2065/2065 мм. Сложенную высоту используют при планировании движения, выдвинутую при проверке стеллажа. Если над ярусом проходят кабели или воздуховоды, их положение фиксируют до заказа.
Вилы и совместимость с палетой
Перед заказом измеряют не только поддон по контуру, но и свободное место под ним. Вилы длиной 1150 мм и шириной 320х680 мм должны входить полностью, а опорные ролики не должны упираться в нижние доски. Расчётный центр нагрузки равен 450 мм.
Чем стандартная DYC отличается от DYC-A
Стандартную DYC отличают от DYC-A по конструкции опор. Здесь консоли проходят под палетой вместе с вилами, поэтому нужен открытый нижний просвет. У DYC-A опоры охватывают груз снаружи. Эти исполнения решают разные задачи и не должны подменяться по одному совпавшему числу грузоподъёмности.
Габариты и маневрирование
Для разметки маршрута используют длину 1840 мм, ширину 950 мм и радиус 1360 мм. Узкое место проверяют с грузом, а не с пустой машиной. Выступающая упаковка и открытая дверь уменьшают доступный коридор.
Электроподъём и ручное перемещение
Электроподъём снижает физическую нагрузку при работе с мачтой: установлен мотор 12/1,5 и аккумулятор AGM 12/120. Машину толкают вручную. Зарядное место размещают вне проезда, а маршрут исключает пороги и крутые уклоны.
Колёса, подхват и требования к полу
Для колёс и опор критично качество основания. Подхват начинается с 85 мм, клиренс равен 30 мм, размеры роликов и рулевых колёс Ø80х70/Ø180х50 мм. Перед сменой маршрут очищают от стружки, упаковки и мелких обломков.
Проверка высоты и нагрузки
Перед выбором версии отмечают уровень вил 1600 мм и отдельно высоту верхнего края палеты. Паспортные 1500 кг проверяют для реального центра тяжести. Если груз высокий, длинный или содержит жидкость, операцию согласуют по данным изготовителя.
Характеристики PS043855
- грузоподъёмность: 1500 кг;
- высота подъёма: 1600 мм;
- мачта в сложенном и поднятом положении: 2065/2065 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
Подбор начинается с поддона и маршрута, а не с цены соседней модификации. Нужны точная масса, высота установки, размеры проёмов и интенсивность смены. Если опорные консоли стандартной DYC не проходят под палетой, рассматривают другую конструкцию.
Приёмка на объекте
До эксплуатации сравнивают JHLIFT DYC15 1600 и PS043855 с документами, измеряют вилы и сложенную мачту. Холостой цикл должен проходить без рывков и постороннего шума. Серийный номер и результат проверки заносят в акт ввода.
Масса и обслуживание
Полная нагрузка на основание складывается из груза и массы техники 395 кг. Ежесменный осмотр включает мачту, ролики, вилы, рукоять и уровень заряда. Пыль, стружка и неровности требуют более частого контроля колёсной группы.
Безопасная работа
Оператор не компенсирует перекос своим весом и не работает у края рампы без утверждённой процедуры. Незнакомый поддон сначала примеряют на малой высоте. Если груз закрывает обзор, движение организуют по правилам предприятия.
Что закрепить в заказе
В документах повторяют модель JHLIFT DYC15 1600, артикул PS043855, рабочую высоту 1600 мм и допустимую массу 1500 кг. Стандартную DYC не заменяют исполнением DYC-A без согласования конструкции палеты.
