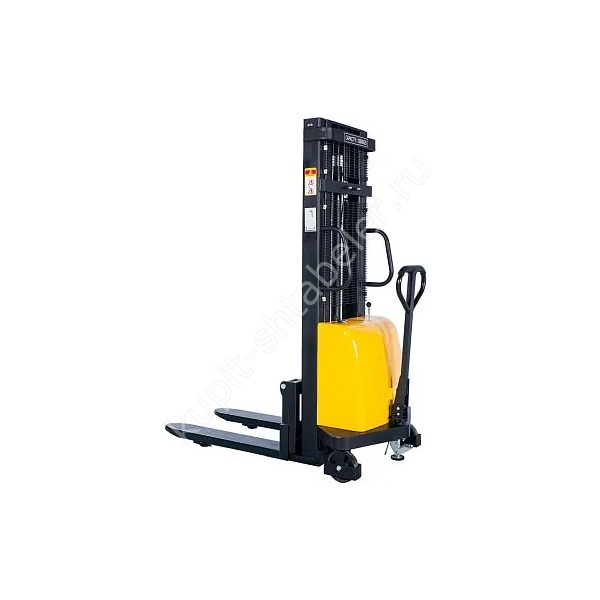

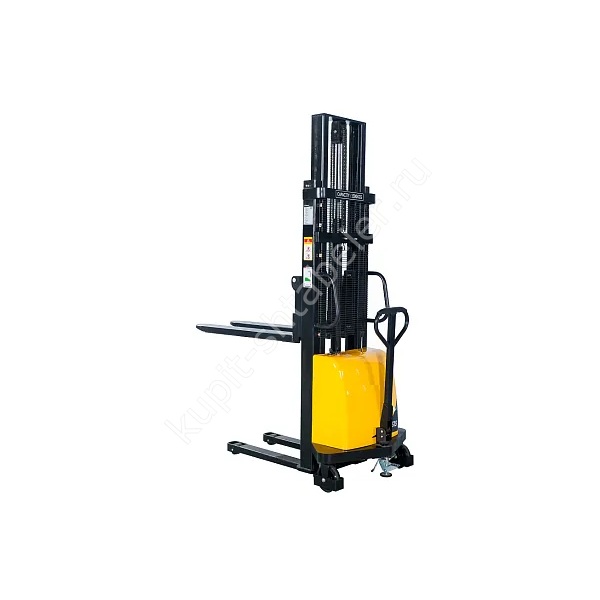

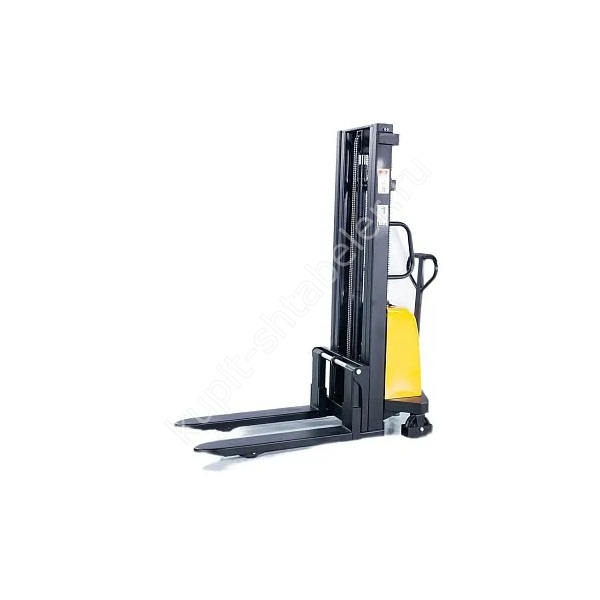

Фото серии
О модели
JHLIFT DYC15 2000: точная модификация
JHLIFT DYC15 2000, артикул PS043860, является штабелёром с электрическим подъёмом и ручным перемещением. Точная версия рассчитана на 1500 кг и подъём до 2000 мм. Её выбирают для двухметрового штабелирования на ровном складском полу. Сложенная мачта высотой 1580 мм удобна для проходов, однако в рабочем положении конструкция достигает 2535 мм.
Мачта и вертикальный габарит
Высота мачты в сложенном положении равна 1580 мм, после выдвижения 2535 мм. Первый размер сверяют с воротами, дверями и перемычками, второй с потолком, светильниками и спринклерами. Проход через проём не гарантирует места для полного подъёма.
Вилы и совместимость с палетой
Вилы 1150 мм рассчитаны на поддон, совместимый со стандартными опорными консолями. Размер 320х680 мм сверяют с расположением карманов. Номинальные 1500 кг даны при центре 450 мм; тяжёлая часть, смещённая к носкам, меняет условия устойчивости.
Чем стандартная DYC отличается от DYC-A
DYC и DYC-A похожи по принципу электроподъёма, но различаются геометрией основания. Для стандартной DYC проверяют проход консоли под палетой. Для DYC-A важен боковой просвет вокруг груза. Наличие обеих серий в каталоге не означает их взаимозаменяемость на конкретном объекте.
Габариты и маневрирование
Общий габарит машины 1840 x 950 мм, радиус поворота 1360 мм. Эти цифры не равны минимальной ширине рабочего прохода: дополнительно учитывают палету, положение рукояти, стойки стеллажа и пространство, в котором оператор меняет направление.
Электроподъём и ручное перемещение
Электроподъём снижает физическую нагрузку при работе с мачтой: установлен мотор 12/1,5 и аккумулятор AGM 12/120. Машину толкают вручную. Зарядное место размещают вне проезда, а маршрут исключает пороги и крутые уклоны.
Колёса, подхват и требования к полу
Нижняя точка подхвата 85 мм связана с клиренсом 30 мм. Полиуретановые ролики Ø80х70 мм и колёса Ø180х50 мм подходят для складского покрытия. На разбитом полу растёт усилие перемещения и риск раскачать палету.
Проверка высоты и нагрузки
Рабочую отметку 2000 мм сопоставляют с балкой стеллажа, толщиной палеты и технологическим зазором. Поднять груз впритык недостаточно. Предел 1500 кг нельзя переносить на любую форму тары: важны центр тяжести, свес и устойчивость упаковки.
Характеристики PS043860
- грузоподъёмность: 1500 кг;
- высота подъёма: 2000 мм;
- мачта в сложенном и поднятом положении: 1580/2535 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
В заявке фиксируют массу и центр тяжести груза, размеры основания, требуемую высоту, ширину коридора и состояние пола. Фотографии помогают понять планировку, но не заменяют замеры. Для рампы или мезонина добавляют допустимую нагрузку покрытия.
Приёмка на объекте
При получении сверяют артикул PS043860, модель JHLIFT DYC15 2000 и табличку на машине. Осматривают вилы, цепи, ролики, рукоять, гидравлические соединения и кабели. Первый цикл выполняют без груза, затем с исправной контрольной палетой известной массы.
Масса и обслуживание
Собственная масса машины 395 кг прибавляется к грузу при расчёте рампы, лифта, настила или кузова. Перед сменой проверяют цепи, вилы, колёса, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства именно для поставленного экземпляра.
Безопасная работа
Повреждённую палету заменяют до работы. Боковая нагрузка на мачту и движение с высоким грузом создают риск опрокидывания. Люди остаются вне траектории вил, а маршрут освобождают до начала операции.
Что закрепить в заказе
Для счёта используют полное обозначение JHLIFT DYC15 2000 и код PS043860. В спецификации повторяют грузоподъёмность 1500 кг, подъём 2000 мм и вилы 320х680 мм. Это защищает от случайной замены похожей версии.
