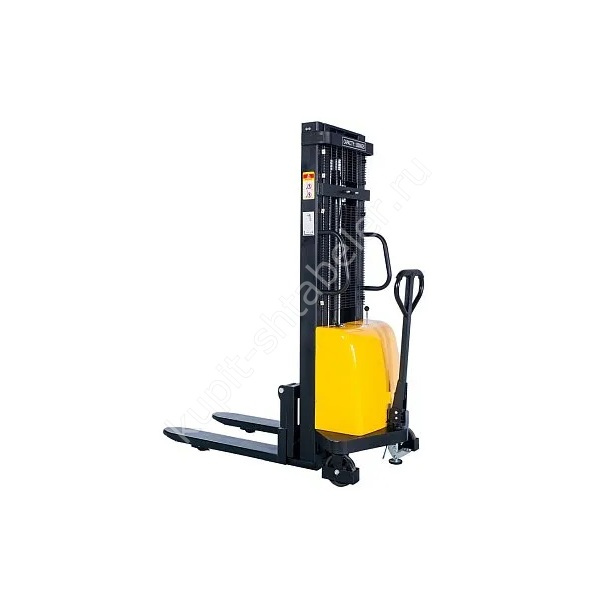

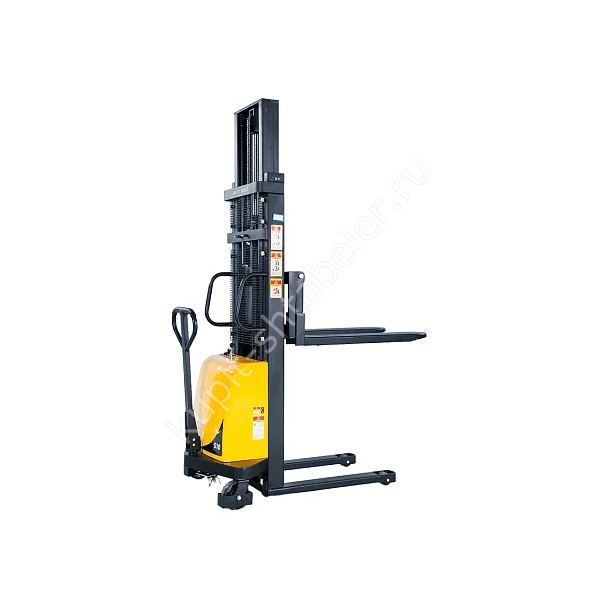

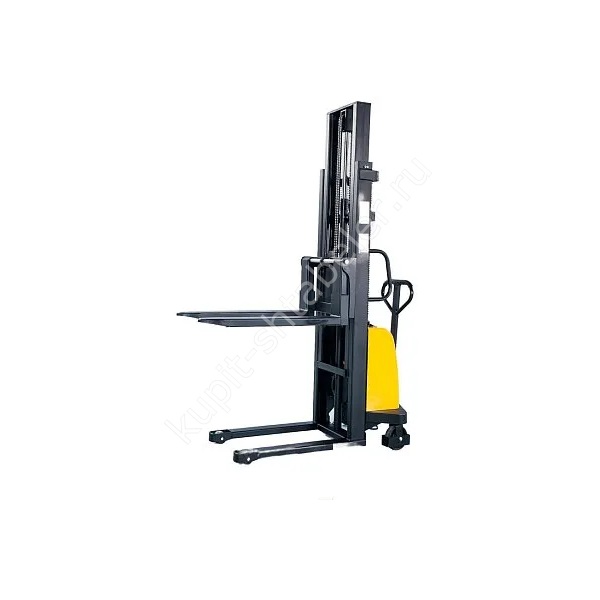

Фото серии
О модели
JHLIFT DYC15 2500: точная модификация
JHLIFT DYC15 2500, артикул PS043861, является штабелёром с электрическим подъёмом и ручным перемещением. Точная версия рассчитана на 1500 кг и подъём до 2500 мм. Её выбирают для обслуживания средних стеллажных ярусов. При сложенных секциях высота составляет 1830 мм, а полный вертикальный габарит вырастает до 3035 мм.
Мачта и вертикальный габарит
Для маршрута и рабочей точки нужны разные размеры: 1830 мм при опущенной мачте и 3035 мм при полном подъёме. Замеры проводят в самой низкой точке проёма и над фактическим местом установки палеты, оставляя безопасный запас.
Вилы и совместимость с палетой
Вилы 1150 мм рассчитаны на поддон, совместимый со стандартными опорными консолями. Размер 320х680 мм сверяют с расположением карманов. Номинальные 1500 кг даны при центре 450 мм; тяжёлая часть, смещённая к носкам, меняет условия устойчивости.
Чем стандартная DYC отличается от DYC-A
DYC и DYC-A похожи по принципу электроподъёма, но различаются геометрией основания. Для стандартной DYC проверяют проход консоли под палетой. Для DYC-A важен боковой просвет вокруг груза. Наличие обеих серий в каталоге не означает их взаимозаменяемость на конкретном объекте.
Габариты и маневрирование
JHLIFT DYC15 2500 занимает 1840 мм по длине и 950 мм по ширине. Развороту требуется радиус 1360 мм, но перед стеллажом нужен дополнительный запас для совмещения вил с карманами. Колонны и отбойники отмечают на схеме маршрута.
Электроподъём и ручное перемещение
У JHLIFT DYC15 2500 электрический только подъём. Параметры привода 12/1,5, батарея AGM 12/120. При подборе важно не принимать такую конфигурацию за самоходную: усилие движения зависит от массы груза, состояния пола и длины сменного маршрута.
Колёса, подхват и требования к полу
Вилы опускаются до 85 мм, свободный просвет под конструкцией составляет 30 мм. Размеры колёсной группы: Ø80х70 и Ø180х50 мм. Трещины, кабельные каналы и металлические пороги проверяют заранее, иначе нагруженную машину можно остановить в проходе.
Проверка высоты и нагрузки
Мачта поднимает вилы до 2500 мм. Для стеллажной задачи нужны также толщина поддона, высота груза и запас над ним. Грузоподъёмность 1500 кг не является разрешением для несимметричной оснастки или длинномера без расчёта устойчивости.
Характеристики PS043861
- грузоподъёмность: 1500 кг;
- высота подъёма: 2500 мм;
- мачта в сложенном и поднятом положении: 1830/3035 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
Менеджеру передают массу самой тяжёлой палеты, её размеры и конструкцию, высоту яруса, длину маршрута и минимальный проход. Отдельно указывают количество циклов за смену. По этим данным решают, достаточно ли электроподъёма без тягового привода.
Приёмка на объекте
При получении сверяют артикул PS043861, модель JHLIFT DYC15 2500 и табличку на машине. Осматривают вилы, цепи, ролики, рукоять, гидравлические соединения и кабели. Первый цикл выполняют без груза, затем с исправной контрольной палетой известной массы.
Масса и обслуживание
Штабелёр весит 395 кг без груза. Эту величину учитывают при перевозке и работе на перекрытии. Сервисный журнал ведут с первого дня, отмечая заряд, повреждения колёс и вмешательства в гидросистему. Неисправность устраняют до следующего цикла.
Безопасная работа
Нельзя находиться под поднятыми вилами, перевозить людей или удерживать груз руками во время движения мачты. Массу проверяют до подъёма, вилы вводят полностью, а перед поворотом палету опускают в транспортное положение.
Что закрепить в заказе
В документах повторяют модель JHLIFT DYC15 2500, артикул PS043861, рабочую высоту 2500 мм и допустимую массу 1500 кг. Стандартную DYC не заменяют исполнением DYC-A без согласования конструкции палеты.
