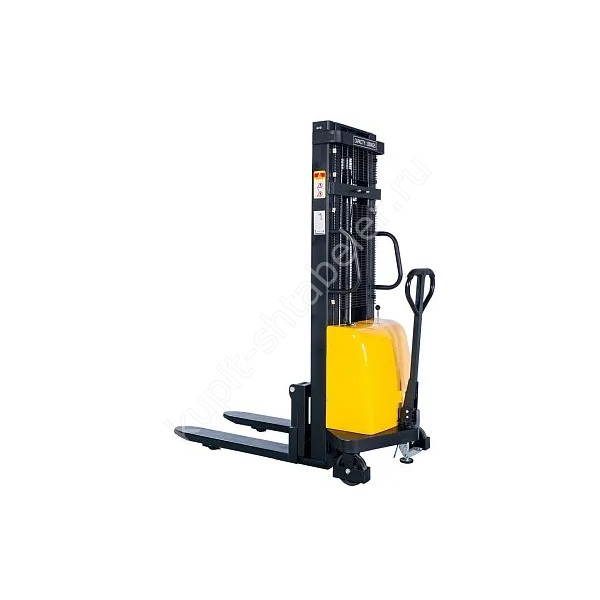

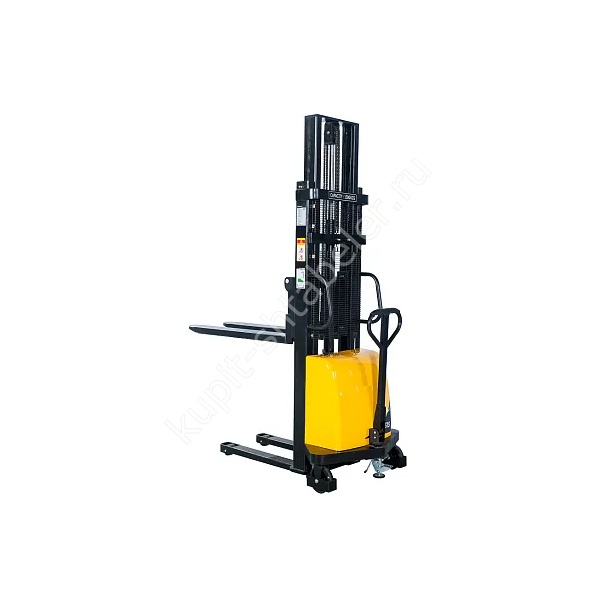

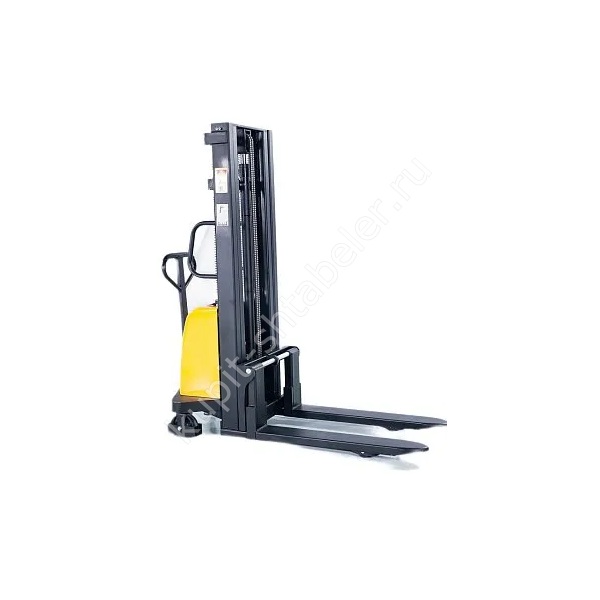

Фото серии
О модели
JHLIFT DYC15 3000: точная модификация
Карточка PS043856 относится к JHLIFT DYC15 3000 с грузоподъёмностью 1500 кг. Электрогидравлика поднимает вилы на 3000 мм, но тягового привода у машины нет. Практический сценарий этой модификации: трёхметровых стеллажей при коротком маршруте. Трёхметровый подъём означает полный габарит 3535 мм, который сверяют с коммуникациями над стеллажом.
Мачта и вертикальный габарит
Для маршрута и рабочей точки нужны разные размеры: 2080 мм при опущенной мачте и 3535 мм при полном подъёме. Замеры проводят в самой низкой точке проёма и над фактическим местом установки палеты, оставляя безопасный запас.
Вилы и совместимость с палетой
Рабочий орган имеет длину 1150 мм и схему ширины 320х680 мм. Это fork-over исполнение: роликовые консоли должны свободно войти под основание поддона. Для закрытой палеты может понадобиться DYC-A, но заменять одну конструкцию другой без проверки нельзя.
Чем стандартная DYC отличается от DYC-A
Эта карточка не относится к DYC-A. У стандартной машины опорные консоли заходят под поддон, а у расширенной версии проходят по его сторонам. Разница влияет на совместимость с закрытым дном, направляющими и рамой стеллажа. Выбирать вариант только по высоте мачты нельзя.
Габариты и маневрирование
Общий габарит машины 1840 x 950 мм, радиус поворота 1360 мм. Эти цифры не равны минимальной ширине рабочего прохода: дополнительно учитывают палету, положение рукояти, стойки стеллажа и пространство, в котором оператор меняет направление.
Электроподъём и ручное перемещение
Мачта приводится системой 12/1,5, питание обеспечивает AGM батарея 12/120. Тягового двигателя нет. Для длинных маршрутов, уклонов или интенсивной перевозки полуэлектрическая схема может быть тяжелее для оператора, чем самоходный штабелёр.
Колёса, подхват и требования к полу
Вилы опускаются до 85 мм, свободный просвет под конструкцией составляет 30 мм. Размеры колёсной группы: Ø80х70 и Ø180х50 мм. Трещины, кабельные каналы и металлические пороги проверяют заранее, иначе нагруженную машину можно остановить в проходе.
Проверка высоты и нагрузки
Высота 3000 мм обозначает положение вил, а не верхнюю точку груза. Для выбора измеряют палету вместе с упаковкой и оставляют место для свободного ввода в ярус. Номинальные 1500 кг действуют при штатном центре нагрузки; длинный или смещённый груз требует отдельной проверки.
Характеристики PS043856
- грузоподъёмность: 1500 кг;
- высота подъёма: 3000 мм;
- мачта в сложенном и поднятом положении: 2080/3535 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
В заявке фиксируют массу и центр тяжести груза, размеры основания, требуемую высоту, ширину коридора и состояние пола. Фотографии помогают понять планировку, но не заменяют замеры. Для рампы или мезонина добавляют допустимую нагрузку покрытия.
Приёмка на объекте
При получении сверяют артикул PS043856, модель JHLIFT DYC15 3000 и табличку на машине. Осматривают вилы, цепи, ролики, рукоять, гидравлические соединения и кабели. Первый цикл выполняют без груза, затем с исправной контрольной палетой известной массы.
Масса и обслуживание
Собственная масса машины 395 кг прибавляется к грузу при расчёте рампы, лифта, настила или кузова. Перед сменой проверяют цепи, вилы, колёса, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства именно для поставленного экземпляра.
Безопасная работа
Повреждённую палету заменяют до работы. Боковая нагрузка на мачту и движение с высоким грузом создают риск опрокидывания. Люди остаются вне траектории вил, а маршрут освобождают до начала операции.
Что закрепить в заказе
В документах повторяют модель JHLIFT DYC15 3000, артикул PS043856, рабочую высоту 3000 мм и допустимую массу 1500 кг. Стандартную DYC не заменяют исполнением DYC-A без согласования конструкции палеты.
