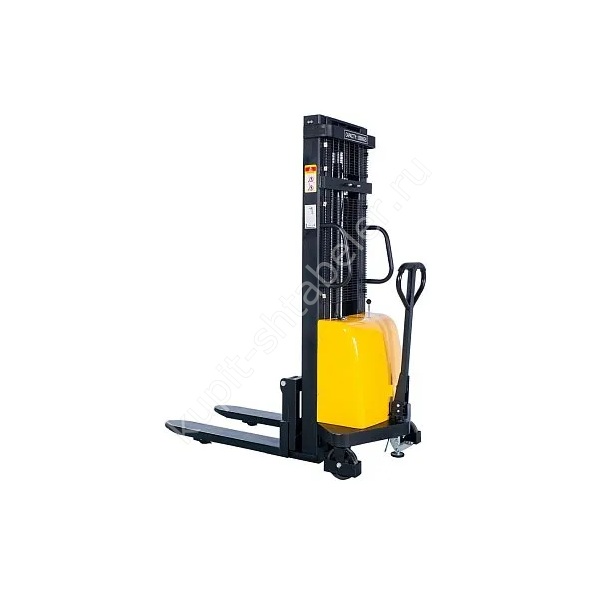

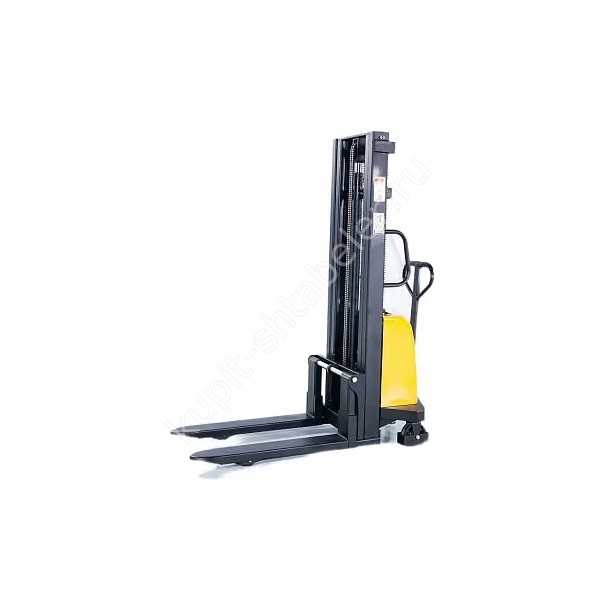

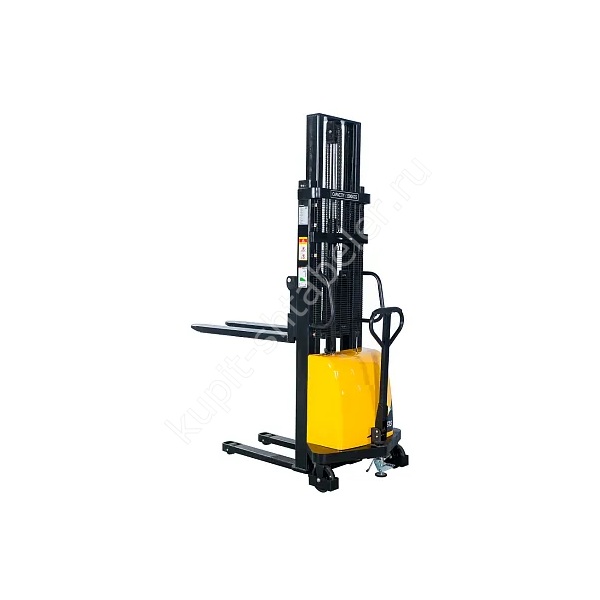

Фото серии
О модели
JHLIFT DYC15 3300: точная модификация
Для позиции PS043862 подтверждён полуэлектрический штабелёр JHLIFT DYC15 3300: движение выполняет оператор, подъём работает от аккумулятора. Номинальная нагрузка равна 1500 кг, рабочая высота 3300 мм. Для подъёма на 3300 мм нужна свободная вертикаль не меньше полного габарита 3835 мм плюс эксплуатационный запас.
Мачта и вертикальный габарит
Мачта JHLIFT DYC15 3300 имеет габарит 2230 мм в транспортном положении и 3835 мм в верхней точке. К большему значению добавляют выступ груза, если упаковка поднимается выше каретки. Проектной высоты помещения без фактического замера недостаточно.
Вилы и совместимость с палетой
Длина вил составляет 1150 мм, наружная ширина указана как 320х680 мм. Опорные консоли стандартной DYC проходят под открытой палетой, поэтому до покупки проверяют нижнюю доску, карманы и поперечные элементы. Центр нагрузки 450 мм относится к равномерно размещённому грузу.
Чем стандартная DYC отличается от DYC-A
DYC и DYC-A похожи по принципу электроподъёма, но различаются геометрией основания. Для стандартной DYC проверяют проход консоли под палетой. Для DYC-A важен боковой просвет вокруг груза. Наличие обеих серий в каталоге не означает их взаимозаменяемость на конкретном объекте.
Габариты и маневрирование
Маршрут сравнивают с габаритом 1840 x 950 мм и радиусом поворота 1360 мм. Если палета шире корпуса или закрывает обзор, проход увеличивают. Пробная разметка на полу помогает проверить манёвр до доставки техники.
Электроподъём и ручное перемещение
Электроподъём снижает физическую нагрузку при работе с мачтой: установлен мотор 12/1,5 и аккумулятор AGM 12/120. Машину толкают вручную. Зарядное место размещают вне проезда, а маршрут исключает пороги и крутые уклоны.
Колёса, подхват и требования к полу
Высота подхвата равна 85 мм, клиренс 30 мм. Подвилочные ролики Ø80х70 мм и рулевые колёса Ø180х50 мм изготовлены из полиуретан. Небольшой дорожный просвет требует сухого ровного пола без мусора и резких перепадов.
Проверка высоты и нагрузки
Перед выбором версии отмечают уровень вил 3300 мм и отдельно высоту верхнего края палеты. Паспортные 1500 кг проверяют для реального центра тяжести. Если груз высокий, длинный или содержит жидкость, операцию согласуют по данным изготовителя.
Характеристики PS043862
- грузоподъёмность: 1500 кг;
- высота подъёма: 3300 мм;
- мачта в сложенном и поднятом положении: 2230/3835 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
Подбор начинается с поддона и маршрута, а не с цены соседней модификации. Нужны точная масса, высота установки, размеры проёмов и интенсивность смены. Если опорные консоли стандартной DYC не проходят под палетой, рассматривают другую конструкцию.
Приёмка на объекте
На объекте находят маркировку PS043862, проверяют колёса, крепёж, цепи и гидросистему. При утечке, люфте или повреждении ролика ввод останавливают. Пробный подъём проводят в освобождённой зоне под ответственным сотрудником.
Масса и обслуживание
Штабелёр весит 395 кг без груза. Эту величину учитывают при перевозке и работе на перекрытии. Сервисный журнал ведут с первого дня, отмечая заряд, повреждения колёс и вмешательства в гидросистему. Неисправность устраняют до следующего цикла.
Безопасная работа
Нельзя находиться под поднятыми вилами, перевозить людей или удерживать груз руками во время движения мачты. Массу проверяют до подъёма, вилы вводят полностью, а перед поворотом палету опускают в транспортное положение.
Что закрепить в заказе
Для счёта используют полное обозначение JHLIFT DYC15 3300 и код PS043862. В спецификации повторяют грузоподъёмность 1500 кг, подъём 3300 мм и вилы 320х680 мм. Это защищает от случайной замены похожей версии.
