JHLIFT DYC15 3500: точная модификация

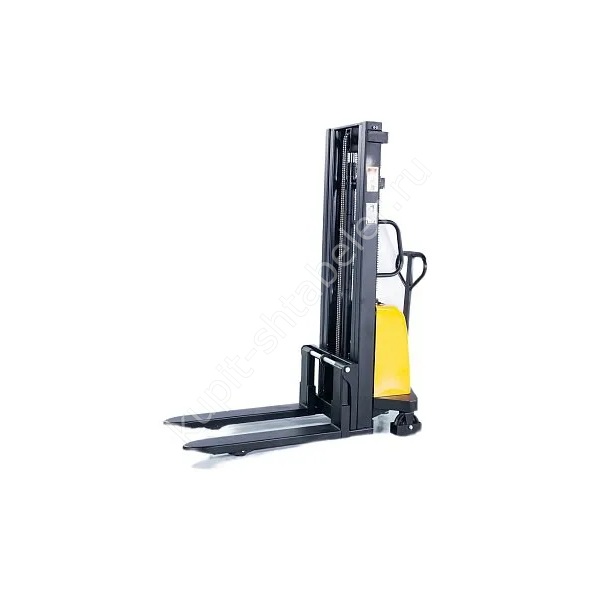

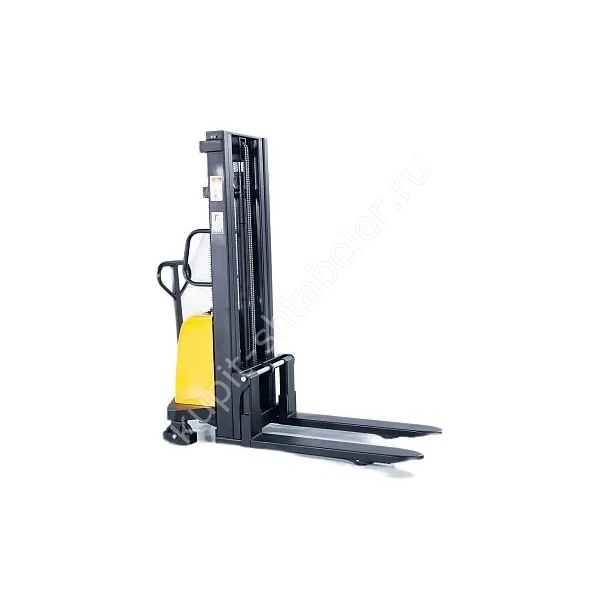

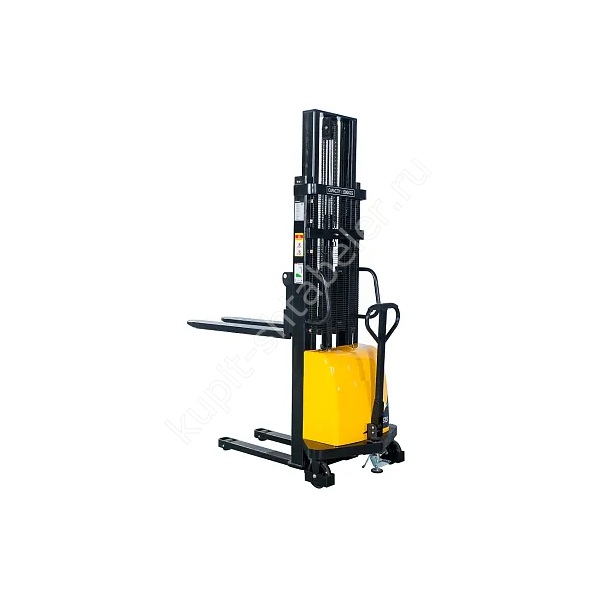

Для позиции PS043863 подтверждён полуэлектрический штабелёр JHLIFT DYC15 3500: движение выполняет оператор, подъём работает от аккумулятора. Номинальная нагрузка равна 1500 кг, рабочая высота 3500 мм. Это высокая конфигурация серии: мачта достигает 4035 мм, поэтому замер потолка и коммуникаций обязателен.
Мачта и вертикальный габарит
Для маршрута и рабочей точки нужны разные размеры: 2330 мм при опущенной мачте и 4035 мм при полном подъёме. Замеры проводят в самой низкой точке проёма и над фактическим местом установки палеты, оставляя безопасный запас.
Вилы и совместимость с палетой
Рабочий орган имеет длину 1150 мм и схему ширины 320х680 мм. Это fork-over исполнение: роликовые консоли должны свободно войти под основание поддона. Для закрытой палеты может понадобиться DYC-A, но заменять одну конструкцию другой без проверки нельзя.
Чем стандартная DYC отличается от DYC-A
Эта карточка не относится к DYC-A. У стандартной машины опорные консоли заходят под поддон, а у расширенной версии проходят по его сторонам. Разница влияет на совместимость с закрытым дном, направляющими и рамой стеллажа. Выбирать вариант только по высоте мачты нельзя.
Габариты и маневрирование
Для разметки маршрута используют длину 1840 мм, ширину 950 мм и радиус 1360 мм. Узкое место проверяют с грузом, а не с пустой машиной. Выступающая упаковка и открытая дверь уменьшают доступный коридор.
Электроподъём и ручное перемещение
У JHLIFT DYC15 3500 электрический только подъём. Параметры привода 12/1,5, батарея AGM 12/120. При подборе важно не принимать такую конфигурацию за самоходную: усилие движения зависит от массы груза, состояния пола и длины сменного маршрута.
Колёса, подхват и требования к полу
Высота подхвата равна 85 мм, клиренс 30 мм. Подвилочные ролики Ø80х70 мм и рулевые колёса Ø180х50 мм изготовлены из полиуретан. Небольшой дорожный просвет требует сухого ровного пола без мусора и резких перепадов.
Проверка высоты и нагрузки
Высота 3500 мм обозначает положение вил, а не верхнюю точку груза. Для выбора измеряют палету вместе с упаковкой и оставляют место для свободного ввода в ярус. Номинальные 1500 кг действуют при штатном центре нагрузки; длинный или смещённый груз требует отдельной проверки.
Характеристики PS043863
- грузоподъёмность: 1500 кг;
- высота подъёма: 3500 мм;
- мачта в сложенном и поднятом положении: 2330/4035 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
Менеджеру передают массу самой тяжёлой палеты, её размеры и конструкцию, высоту яруса, длину маршрута и минимальный проход. Отдельно указывают количество циклов за смену. По этим данным решают, достаточно ли электроподъёма без тягового привода.
Приёмка на объекте
До эксплуатации сравнивают JHLIFT DYC15 3500 и PS043863 с документами, измеряют вилы и сложенную мачту. Холостой цикл должен проходить без рывков и постороннего шума. Серийный номер и результат проверки заносят в акт ввода.
Масса и обслуживание
Штабелёр весит 395 кг без груза. Эту величину учитывают при перевозке и работе на перекрытии. Сервисный журнал ведут с первого дня, отмечая заряд, повреждения колёс и вмешательства в гидросистему. Неисправность устраняют до следующего цикла.
Безопасная работа
Оператор не компенсирует перекос своим весом и не работает у края рампы без утверждённой процедуры. Незнакомый поддон сначала примеряют на малой высоте. Если груз закрывает обзор, движение организуют по правилам предприятия.
Что закрепить в заказе
В документах повторяют модель JHLIFT DYC15 3500, артикул PS043863, рабочую высоту 3500 мм и допустимую массу 1500 кг. Стандартную DYC не заменяют исполнением DYC-A без согласования конструкции палеты.
