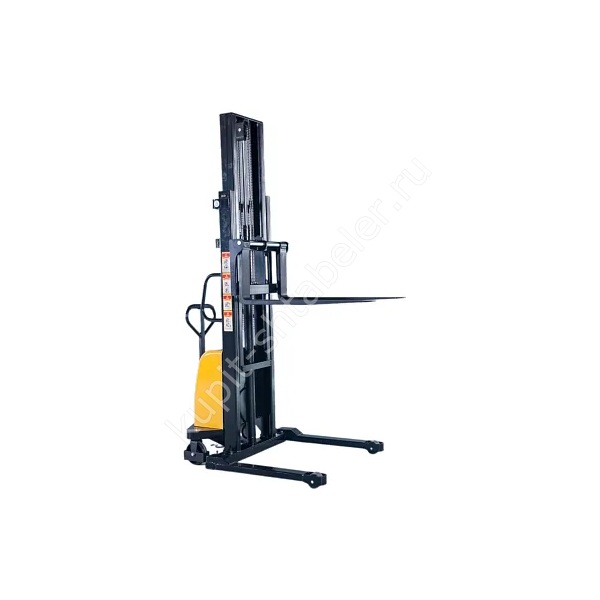

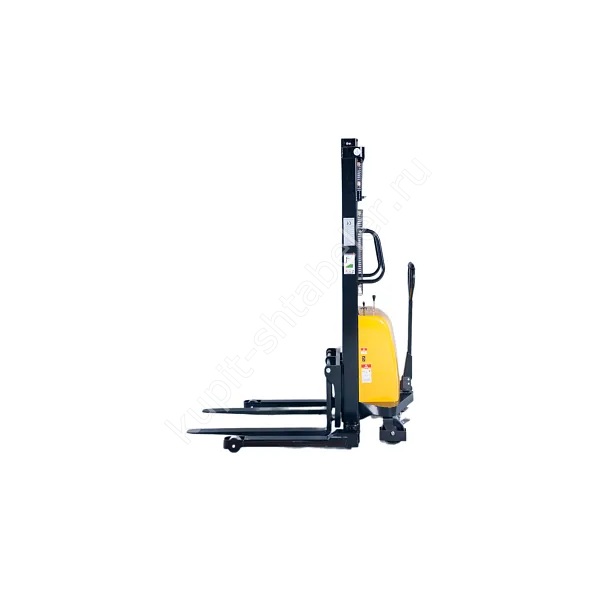

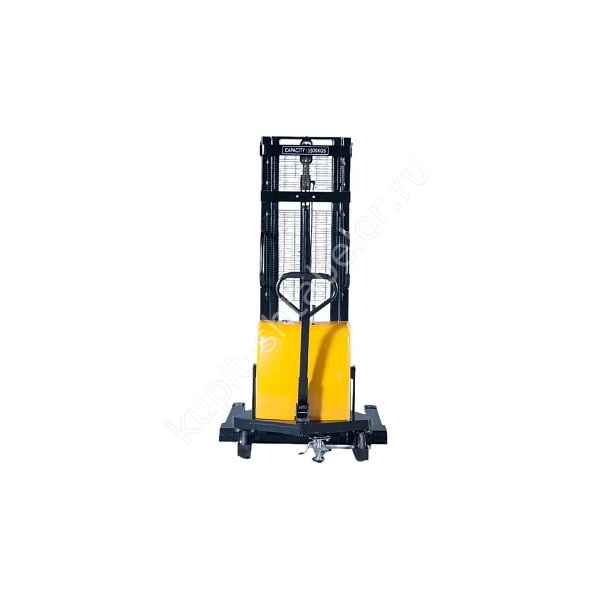

Фото серии
О модели
JHLIFT DYC15-A 1600: точное исполнение
Артикул PS043874 относится к полуэлектрическому штабелёру JHLIFT DYC15-A 1600 для работы с палетами на нижнем ярусе и в зоне приёмки. Нагрузка 1500 кг и подъём 1600 мм закреплены именно за этой модификацией. Буква A обозначает исполнение с опорами, охватывающими поддон снаружи. У этой версии сложенная и выдвинутая мачта имеют одинаковый габарит, что нужно учитывать даже при опущенных вилах.
Мачта и свободная высота
Исходная спецификация фиксирует мачту 2085/2085 мм. Меньшее значение относится к перемещению, большее к операции подъёма. Если на плане склада отмечена только высота ворот, этого недостаточно: над стеллажом могут проходить кабели, воздуховоды или пожарная линия.
Расширенные опоры и раздвижные вилы
Вилы длиной 1070 мм регулируются в диапазоне 220-800 мм. Расширенные опоры охватывают грузовую единицу снаружи, поэтому до покупки измеряют не только карманы, но и общую ширину поддона. Центр нагрузки 450 мм применим при равномерно размещённом грузе без опасного свеса.
Габариты и разворот
Корпус занимает 1760 мм по длине и 1170-1450 мм по ширине. Развороту требуется радиус 1360 мм, но это не готовая ширина рабочего прохода. К расчёту добавляют длину палеты, положение рукояти и запас, необходимый оператору для управления.
Электроподъём и ручное перемещение
За движение мачты отвечает мотор 12/1,5, установлен аккумулятор AGM ёмкостью 12/120. Машину перемещают усилием оператора. Поэтому выбор делают по двум нагрузкам отдельно: количеству подъёмов за смену и возможности безопасно катить общий вес по фактическому полу.
Колёса, подхват и состояние пола
При опущенных вилах подхват начинается с 85 мм, свободный просвет под конструкцией равен 30 мм. Размеры колёс 100х70 и 180х50 мм. Даже небольшой порог при таком просвете способен остановить нагруженный штабелёр, поэтому маршрут осматривают до смены.
Проверка рабочей высоты и нагрузки
Перед выбором версии отмечают уровень вил 1600 мм и отдельно верхний край груза. Эти значения различаются на высоту палеты и упаковки. Паспортные 1500 кг проверяют для фактического центра тяжести, а не только по весам. Если груз выступает вперёд или имеет жидкое содержимое, условия работы согласуют до поставки.
Характеристики модификации PS043874
- грузоподъёмность: 1500 кг;
- высота подъёма: 1600 мм;
- мачта в сложенном и поднятом положении: 2085/2085 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1760 x 1170-1450 мм;
- радиус поворота: 1360 мм;
- масса машины: 400 кг.
Данные для подбора
Менеджеру передают схему палеты, массу самой тяжёлой грузовой единицы, требуемую высоту и длину маршрута. Полезны фотографии стеллажа и узких мест, но они не заменяют замеры. Если груз смещён от центра, это указывают до выбора грузоподъёмности.
Приёмка техники
Приёмка начинается с маркировки PS043874, размеров вил и высоты сложенной мачты. Проверяют тормоз, колёсную группу, плавность подъёма и отсутствие подтеков. Совпадение цвета или общего названия серии не подтверждает, что поставлена нужная грузоподъёмность и мачта.
Масса и обслуживание
Для транспортировки учитывают вес 400 кг и надёжно фиксируют мачту. На складе регулярно очищают колёса, контролируют цепи и соединения гидросистемы. Аккумулятор обслуживают по инструкции к конкретной комплектации, не заменяя штатный режим зарядки случайным устройством.
Безопасная эксплуатация
Массу груза определяют до подъёма, а повреждённую палету заменяют. Вилы вводят полностью и поднимают только после устойчивой установки. Боковая нагрузка на мачту и движение с поднятым грузом создают риск опрокидывания.
Что указать в заказе
В заказе фиксируют JHLIFT DYC15-A 1600, артикул PS043874, грузоподъёмность 1500 кг и подъём 1600 мм. Текущая цена выводится из карточки товара и не зашита в технический текст. Наличие на витрине указано как «В наличии» по принятой политике магазина.
