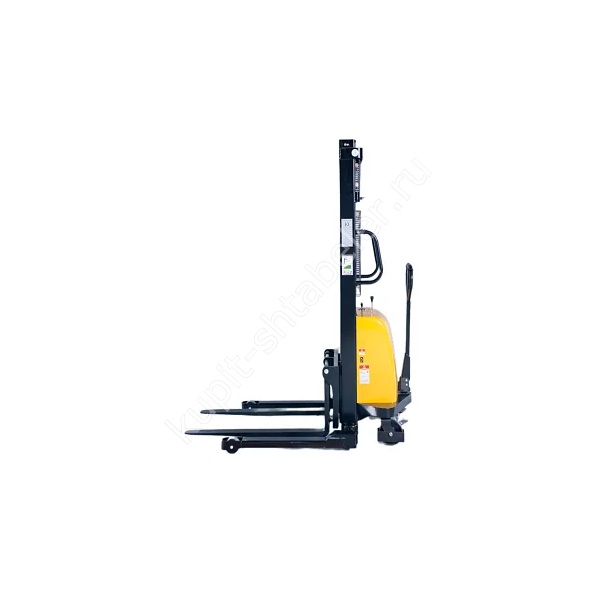

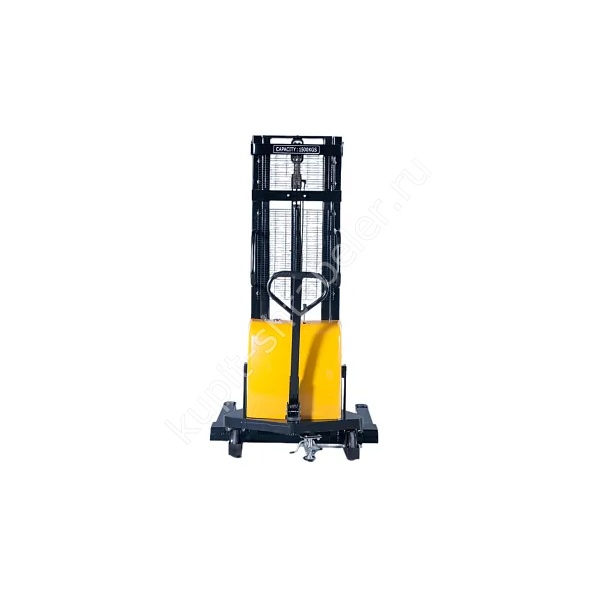

Фото серии
О модели
JHLIFT DYC15-A 2000: точное исполнение
Модель JHLIFT DYC15-A 2000 рассчитана на штабелирования палет на высоте до двух метров. Для позиции PS043875 подтверждены 1500 кг и рабочая высота 2000 мм. Машину толкает оператор, а мачту поднимает электрогидравлический привод. Это важно не смешивать с самоходным штабелёром. Сложенная мачта ниже двухметровых версий с односекционной стойкой, однако полный габарит при подъёме достигает 2565 мм.
Мачта и свободная высота
Для вертикального габарита нужны две цифры: 1610 мм при сложенной мачте и 2565 мм после выдвижения. Проходимость и рабочая зона проверяются отдельно. К высоте конструкции добавляют выступ груза, если тара поднимается выше спинки вил.
Расширенные опоры и раздвижные вилы
Рабочий орган состоит из вил 1070 мм с изменяемой шириной 220-800 мм. Опорные ноги проходят по сторонам палеты. На маршруте не должно быть препятствий, которые попадут между опорой и колесом. Расчётная нагрузка относится к центру 450 мм, смещение центра тяжести уменьшает устойчивость.
Габариты и разворот
Корпус занимает 1760 мм по длине и 1170-1450 мм по ширине. Развороту требуется радиус 1360 мм, но это не готовая ширина рабочего прохода. К расчёту добавляют длину палеты, положение рукояти и запас, необходимый оператору для управления.
Электроподъём и ручное перемещение
За движение мачты отвечает мотор 12/1,5, установлен аккумулятор AGM ёмкостью 12/120. Машину перемещают усилием оператора. Поэтому выбор делают по двум нагрузкам отдельно: количеству подъёмов за смену и возможности безопасно катить общий вес по фактическому полу.
Колёса, подхват и состояние пола
Высота подхвата равна 85 мм, дорожный просвет 30 мм. Полиуретановые колёса имеют размеры 100х70 и 180х50 мм. Такой клиренс рассчитан на ровное твёрдое покрытие; пороги и мусор повышают усилие и могут раскачать груз.
Проверка рабочей высоты и нагрузки
Перед выбором версии отмечают уровень вил 2000 мм и отдельно верхний край груза. Эти значения различаются на высоту палеты и упаковки. Паспортные 1500 кг проверяют для фактического центра тяжести, а не только по весам. Если груз выступает вперёд или имеет жидкое содержимое, условия работы согласуют до поставки.
Характеристики модификации PS043875
- грузоподъёмность: 1500 кг;
- высота подъёма: 2000 мм;
- мачта в сложенном и поднятом положении: 1610/2565 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1760 x 1170-1450 мм;
- радиус поворота: 1360 мм;
- масса машины: от 400 кг.
Данные для подбора
Для подбора сообщают массу и размеры груза, высоту яруса, ширину карманов поддона, размеры проёмов и состояние пола. Отдельно указывают число циклов за смену. Эти данные позволяют понять, достаточно ли электроподъёма или на объекте нужен ещё и привод движения.
Приёмка техники
Приёмка начинается с маркировки PS043875, размеров вил и высоты сложенной мачты. Проверяют тормоз, колёсную группу, плавность подъёма и отсутствие подтеков. Совпадение цвета или общего названия серии не подтверждает, что поставлена нужная грузоподъёмность и мачта.
Масса и обслуживание
Для транспортировки учитывают вес от 400 кг и надёжно фиксируют мачту. На складе регулярно очищают колёса, контролируют цепи и соединения гидросистемы. Аккумулятор обслуживают по инструкции к конкретной комплектации, не заменяя штатный режим зарядки случайным устройством.
Безопасная эксплуатация
Штабелёр применяют в пределах параметров точной модификации. Оператор не компенсирует перекос своим весом и не работает на краю рампы без утверждённой процедуры. Люди должны оставаться вне траектории вил и опускания груза.
Что указать в заказе
Для счёта используют полное обозначение JHLIFT DYC15-A 2000 и код PS043875. В спецификации повторяют 1500 кг, 2000 мм и диапазон вил 220-800 мм. Это защищает от замены близкой по названию версии при отгрузке.
