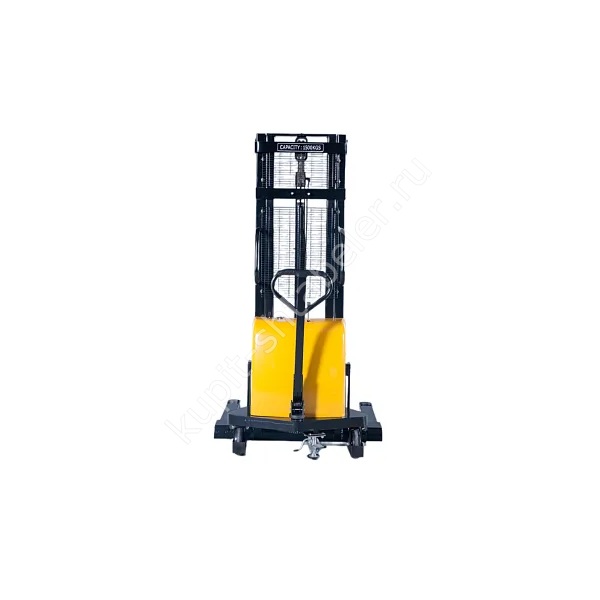

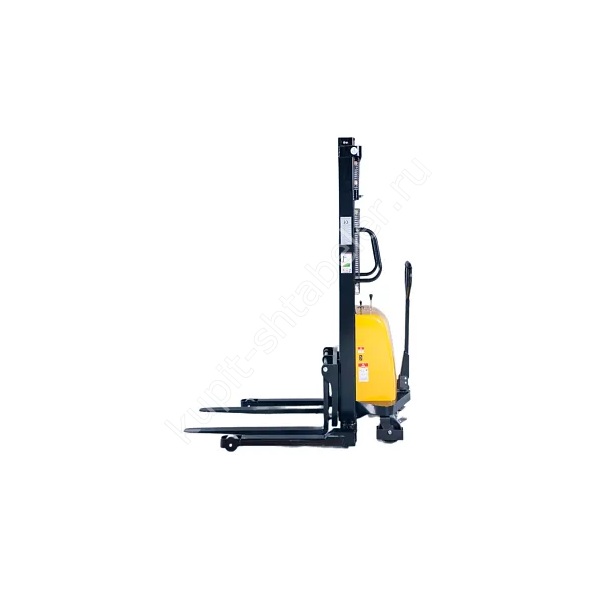

Фото серии
О модели
JHLIFT DYC15-A 3000: точное исполнение
Артикул PS043877 относится к полуэлектрическому штабелёру JHLIFT DYC15-A 3000 для подъёма палет на трёхметровый ярус при ручном перемещении машины. Нагрузка 1500 кг и подъём 3000 мм закреплены именно за этой модификацией. Буква A обозначает исполнение с опорами, охватывающими поддон снаружи. Трёхметровый подъём увеличивает верхний габарит до 3565 мм, поэтому потолочные коммуникации проверяют до заказа.
Мачта и свободная высота
Исходная спецификация фиксирует мачту 2110/3565 мм. Меньшее значение относится к перемещению, большее к операции подъёма. Если на плане склада отмечена только высота ворот, этого недостаточно: над стеллажом могут проходить кабели, воздуховоды или пожарная линия.
Расширенные опоры и раздвижные вилы
Вилы длиной 1070 мм регулируются в диапазоне 220-800 мм. Расширенные опоры охватывают грузовую единицу снаружи, поэтому до покупки измеряют не только карманы, но и общую ширину поддона. Центр нагрузки 450 мм применим при равномерно размещённом грузе без опасного свеса.
Габариты и разворот
Длина штабелёра равна 1760 мм, ширина указана как 1170-1450 мм, радиус поворота 1360 мм. В проходе учитывают наружные опоры и край палеты. Проверку лучше выполнить с шаблоном реального груза, поскольку пустая машина разворачивается в месте, где нагруженная уже заденет стойку.
Электроподъём и ручное перемещение
За движение мачты отвечает мотор 12/1,5, установлен аккумулятор AGM ёмкостью 12/120. Машину перемещают усилием оператора. Поэтому выбор делают по двум нагрузкам отдельно: количеству подъёмов за смену и возможности безопасно катить общий вес по фактическому полу.
Колёса, подхват и состояние пола
Вилы опускаются до 85 мм, клиренс составляет 30 мм. Передние колёса 100х70 мм и задние 180х50 мм выполнены для складского пола. Трещины, кабельные каналы и металлические пороги проверяют на маршруте заранее.
Проверка рабочей высоты и нагрузки
Высота подъёма 3000 мм показывает положение вил, а не гарантированную высоту верхней точки конкретного груза. Для проверки измеряют палету вместе с тарой и сопоставляют результат с полкой. Номинальные 1500 кг относятся к условиям штатного центра нагрузки. Если груз длинный, высокий или смещён к носкам вил, допустимую операцию должен подтвердить специалист по данным изготовителя.
Характеристики модификации PS043877
- грузоподъёмность: 1500 кг;
- высота подъёма: 3000 мм;
- мачта в сложенном и поднятом положении: 2110/3565 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1760 x 1170-1450 мм;
- радиус поворота: 1360 мм;
- масса машины: от 400 кг.
Данные для подбора
До счёта составляют карту операции: откуда забирают поддон, куда ставят, сколько раз повторяют цикл и где заряжают батарею. Затем сверяют вилы, наружные опоры и мачту. Такой порядок помогает не заменить точную высоту похожей модификацией серии.
Приёмка техники
При получении находят артикул PS043877 и сверяют табличку с заказом. Осматривают вилы, опоры, колёса, цепи, гидравлические соединения и кабели. Первый цикл выполняют без груза, затем используют контрольную палету известной массы. Результат и серийный номер заносят в акт ввода.
Масса и обслуживание
Штабелёр весит от 400 кг без груза. Эта величина важна при перевозке и работе на ограниченном перекрытии. Сервисный журнал ведут с первого дня, отмечая заряд, повреждения колёс и работы с гидравликой. Обнаруженный дефект устраняют до следующего рабочего цикла.
Безопасная эксплуатация
Штабелёр применяют в пределах параметров точной модификации. Оператор не компенсирует перекос своим весом и не работает на краю рампы без утверждённой процедуры. Люди должны оставаться вне траектории вил и опускания груза.
Что указать в заказе
В документах повторяют JHLIFT DYC15-A 3000, PS043877, рабочую высоту 3000 мм и допустимую массу 1500 кг. Если требуется иная мачта, выбирают отдельную карточку. Ручная подмена одной цифры в названии недопустима.
