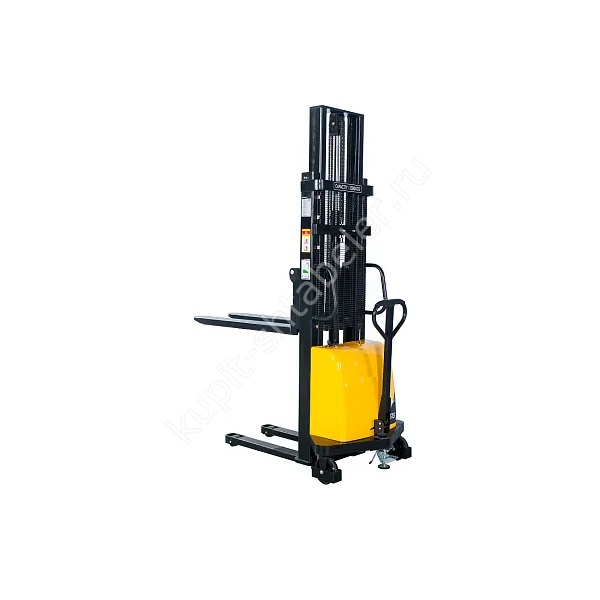

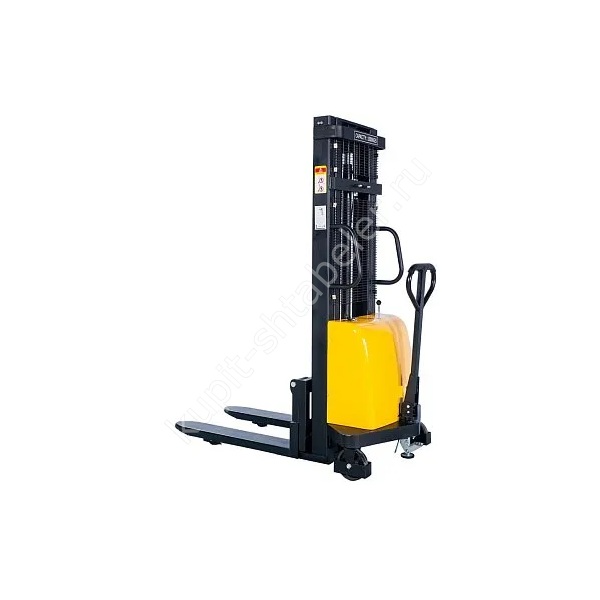

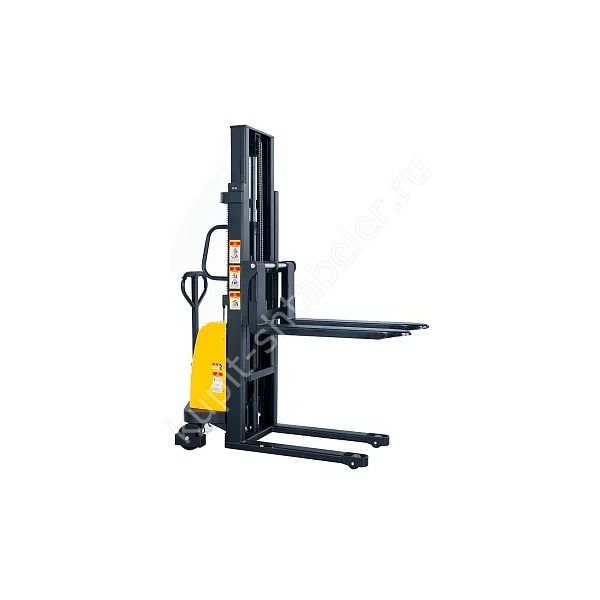

Фото серии
О модели
JHLIFT DYC20 1600: точная модификация
Карточка PS043865 относится к JHLIFT DYC20 1600 с грузоподъёмностью 2000 кг. Электрогидравлика поднимает вилы на 1600 мм, но тягового привода у машины нет. Практический сценарий этой модификации: нижних ярусов, зоны приёмки и передачи палет между участками. Сложенная и полностью поднятая мачта имеют одинаковую высоту, поэтому габарит 2065 мм учитывают на всём маршруте.
Мачта и вертикальный габарит
Для маршрута и рабочей точки нужны разные размеры: 2065 мм при опущенной мачте и 2065 мм при полном подъёме. Замеры проводят в самой низкой точке проёма и над фактическим местом установки палеты, оставляя безопасный запас.
Вилы и совместимость с палетой
Вилы 1150 мм рассчитаны на поддон, совместимый со стандартными опорными консолями. Размер 320х680 мм сверяют с расположением карманов. Номинальные 2000 кг даны при центре 450 мм; тяжёлая часть, смещённая к носкам, меняет условия устойчивости.
Чем стандартная DYC отличается от DYC-A
Эта карточка не относится к DYC-A. У стандартной машины опорные консоли заходят под поддон, а у расширенной версии проходят по его сторонам. Разница влияет на совместимость с закрытым дном, направляющими и рамой стеллажа. Выбирать вариант только по высоте мачты нельзя.
Габариты и маневрирование
Для разметки маршрута используют длину 1840 мм, ширину 950 мм и радиус 1360 мм. Узкое место проверяют с грузом, а не с пустой машиной. Выступающая упаковка и открытая дверь уменьшают доступный коридор.
Электроподъём и ручное перемещение
Мачта приводится системой 12/1,5, питание обеспечивает AGM батарея 12/120. Тягового двигателя нет. Для длинных маршрутов, уклонов или интенсивной перевозки полуэлектрическая схема может быть тяжелее для оператора, чем самоходный штабелёр.
Колёса, подхват и требования к полу
Высота подхвата равна 85 мм, клиренс 30 мм. Подвилочные ролики Ø80х70 мм и рулевые колёса Ø180х50 мм изготовлены из полиуретан. Небольшой дорожный просвет требует сухого ровного пола без мусора и резких перепадов.
Проверка высоты и нагрузки
Мачта поднимает вилы до 1600 мм. Для стеллажной задачи нужны также толщина поддона, высота груза и запас над ним. Грузоподъёмность 2000 кг не является разрешением для несимметричной оснастки или длинномера без расчёта устойчивости.
Характеристики PS043865
- грузоподъёмность: 2000 кг;
- высота подъёма: 1600 мм;
- мачта в сложенном и поднятом положении: 2065/2065 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
Подбор начинается с поддона и маршрута, а не с цены соседней модификации. Нужны точная масса, высота установки, размеры проёмов и интенсивность смены. Если опорные консоли стандартной DYC не проходят под палетой, рассматривают другую конструкцию.
Приёмка на объекте
До эксплуатации сравнивают JHLIFT DYC20 1600 и PS043865 с документами, измеряют вилы и сложенную мачту. Холостой цикл должен проходить без рывков и постороннего шума. Серийный номер и результат проверки заносят в акт ввода.
Масса и обслуживание
Собственная масса машины 395 кг прибавляется к грузу при расчёте рампы, лифта, настила или кузова. Перед сменой проверяют цепи, вилы, колёса, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства именно для поставленного экземпляра.
Безопасная работа
Груз размещают симметрично, его массу и устойчивость упаковки проверяют заранее. Подъём прекращают при рывке, утечке или постороннем шуме. Любое обслуживание выполняют на опущенных вилах и обесточенной технике.
Что закрепить в заказе
Для счёта используют полное обозначение JHLIFT DYC20 1600 и код PS043865. В спецификации повторяют грузоподъёмность 2000 кг, подъём 1600 мм и вилы 320х680 мм. Это защищает от случайной замены похожей версии.
