JHLIFT DYC20 2000: точная модификация

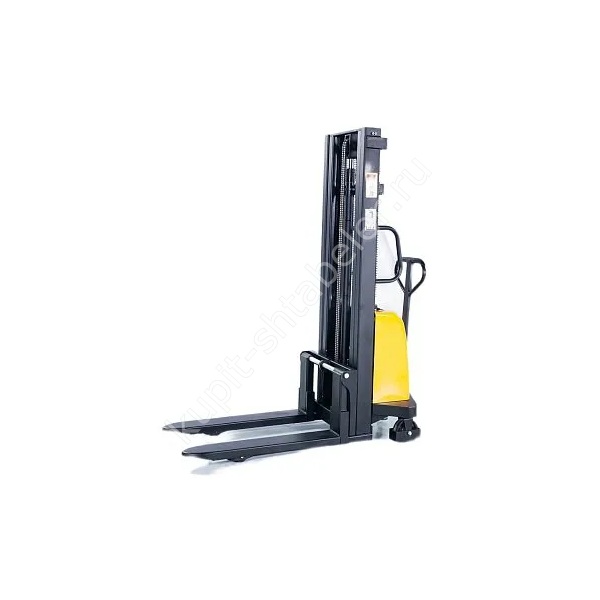

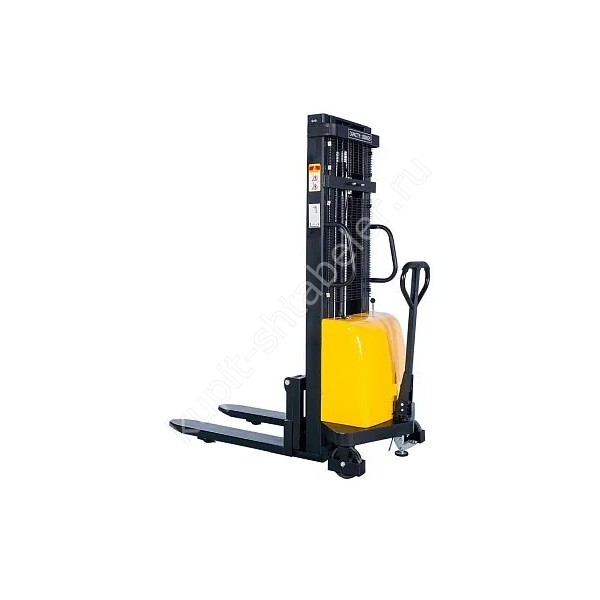

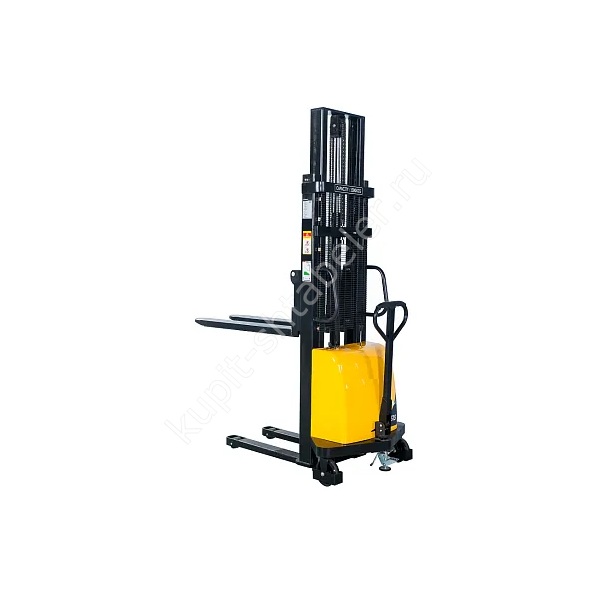

JHLIFT DYC20 2000, артикул PS043866, является штабелёром с электрическим подъёмом и ручным перемещением. Точная версия рассчитана на 2000 кг и подъём до 2000 мм. Её выбирают для двухметрового штабелирования на ровном складском полу. Сложенная мачта высотой 1580 мм удобна для проходов, однако в рабочем положении конструкция достигает 2535 мм.
Мачта и вертикальный габарит
Высота мачты в сложенном положении равна 1580 мм, после выдвижения 2535 мм. Первый размер сверяют с воротами, дверями и перемычками, второй с потолком, светильниками и спринклерами. Проход через проём не гарантирует места для полного подъёма.
Вилы и совместимость с палетой
Вилы 1150 мм рассчитаны на поддон, совместимый со стандартными опорными консолями. Размер 320х680 мм сверяют с расположением карманов. Номинальные 2000 кг даны при центре 450 мм; тяжёлая часть, смещённая к носкам, меняет условия устойчивости.
Чем стандартная DYC отличается от DYC-A
Стандартную DYC отличают от DYC-A по конструкции опор. Здесь консоли проходят под палетой вместе с вилами, поэтому нужен открытый нижний просвет. У DYC-A опоры охватывают груз снаружи. Эти исполнения решают разные задачи и не должны подменяться по одному совпавшему числу грузоподъёмности.
Габариты и маневрирование
Общий габарит машины 1840 x 950 мм, радиус поворота 1360 мм. Эти цифры не равны минимальной ширине рабочего прохода: дополнительно учитывают палету, положение рукояти, стойки стеллажа и пространство, в котором оператор меняет направление.
Электроподъём и ручное перемещение
У JHLIFT DYC20 2000 электрический только подъём. Параметры привода 12/1,5, батарея AGM 12/120. При подборе важно не принимать такую конфигурацию за самоходную: усилие движения зависит от массы груза, состояния пола и длины сменного маршрута.
Колёса, подхват и требования к полу
Для колёс и опор критично качество основания. Подхват начинается с 85 мм, клиренс равен 30 мм, размеры роликов и рулевых колёс Ø80х70/Ø180х50 мм. Перед сменой маршрут очищают от стружки, упаковки и мелких обломков.
Проверка высоты и нагрузки
Рабочую отметку 2000 мм сопоставляют с балкой стеллажа, толщиной палеты и технологическим зазором. Поднять груз впритык недостаточно. Предел 2000 кг нельзя переносить на любую форму тары: важны центр тяжести, свес и устойчивость упаковки.
Характеристики PS043866
- грузоподъёмность: 2000 кг;
- высота подъёма: 2000 мм;
- мачта в сложенном и поднятом положении: 1580/2535 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
Менеджеру передают массу самой тяжёлой палеты, её размеры и конструкцию, высоту яруса, длину маршрута и минимальный проход. Отдельно указывают количество циклов за смену. По этим данным решают, достаточно ли электроподъёма без тягового привода.
Приёмка на объекте
Приёмка начинается с кода PS043866, грузоподъёмности и высоты мачты. Проверяют комплектность, тормоз, плавность подъёма и отсутствие подтеков. Одинаковый цвет или похожий корпус не подтверждают, что поставлена нужная модификация DYC.
Масса и обслуживание
Штабелёр весит 395 кг без груза. Эту величину учитывают при перевозке и работе на перекрытии. Сервисный журнал ведут с первого дня, отмечая заряд, повреждения колёс и вмешательства в гидросистему. Неисправность устраняют до следующего цикла.
Безопасная работа
Груз размещают симметрично, его массу и устойчивость упаковки проверяют заранее. Подъём прекращают при рывке, утечке или постороннем шуме. Любое обслуживание выполняют на опущенных вилах и обесточенной технике.
Что закрепить в заказе
В документах повторяют модель JHLIFT DYC20 2000, артикул PS043866, рабочую высоту 2000 мм и допустимую массу 2000 кг. Стандартную DYC не заменяют исполнением DYC-A без согласования конструкции палеты.
