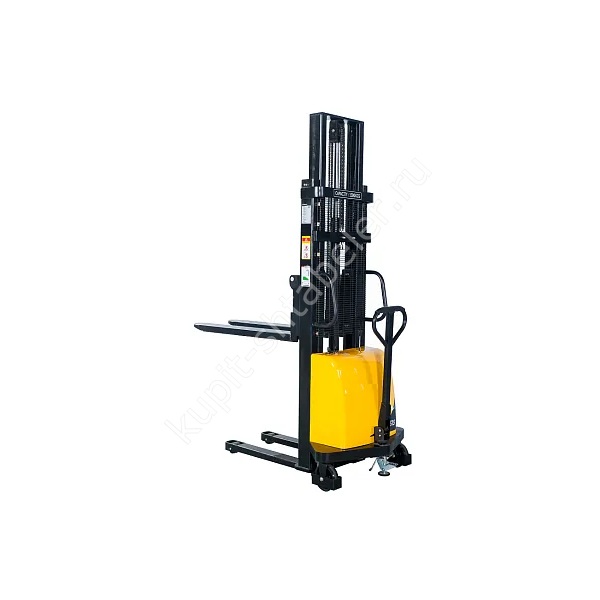

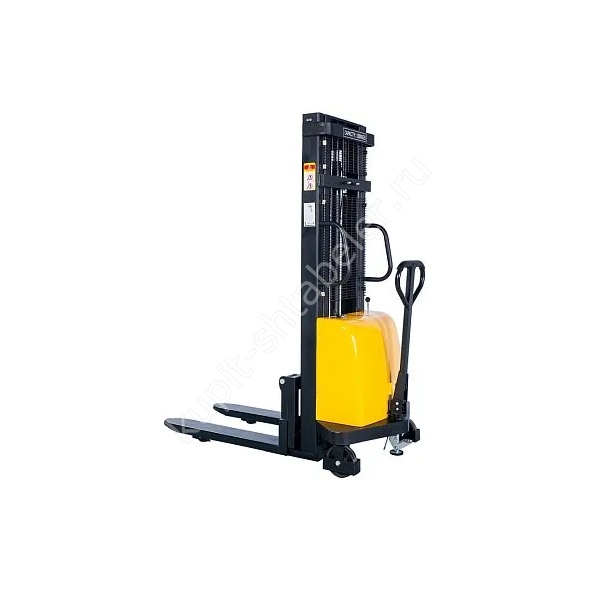

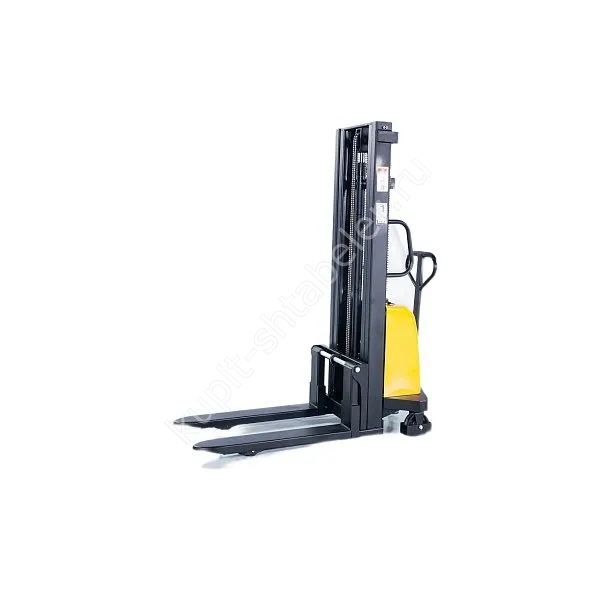

Фото серии
О модели
JHLIFT DYC20 2500: точная модификация
Модель JHLIFT DYC20 2500 предназначена для обслуживания средних стеллажных ярусов. За артикулом PS043867 закреплены нагрузка 2000 кг и высота 2500 мм. Это стандартный fork-over DYC, а не DYC-A с расширенными наружными опорами. При сложенных секциях высота составляет 1830 мм, а полный вертикальный габарит вырастает до 3035 мм.
Мачта и вертикальный габарит
Для маршрута и рабочей точки нужны разные размеры: 1830 мм при опущенной мачте и 3035 мм при полном подъёме. Замеры проводят в самой низкой точке проёма и над фактическим местом установки палеты, оставляя безопасный запас.
Вилы и совместимость с палетой
Длина вил составляет 1150 мм, наружная ширина указана как 320х680 мм. Опорные консоли стандартной DYC проходят под открытой палетой, поэтому до покупки проверяют нижнюю доску, карманы и поперечные элементы. Центр нагрузки 450 мм относится к равномерно размещённому грузу.
Чем стандартная DYC отличается от DYC-A
DYC и DYC-A похожи по принципу электроподъёма, но различаются геометрией основания. Для стандартной DYC проверяют проход консоли под палетой. Для DYC-A важен боковой просвет вокруг груза. Наличие обеих серий в каталоге не означает их взаимозаменяемость на конкретном объекте.
Габариты и маневрирование
Маршрут сравнивают с габаритом 1840 x 950 мм и радиусом поворота 1360 мм. Если палета шире корпуса или закрывает обзор, проход увеличивают. Пробная разметка на полу помогает проверить манёвр до доставки техники.
Электроподъём и ручное перемещение
Электроподъём снижает физическую нагрузку при работе с мачтой: установлен мотор 12/1,5 и аккумулятор AGM 12/120. Машину толкают вручную. Зарядное место размещают вне проезда, а маршрут исключает пороги и крутые уклоны.
Колёса, подхват и требования к полу
Вилы опускаются до 85 мм, свободный просвет под конструкцией составляет 30 мм. Размеры колёсной группы: Ø80х70 и Ø180х50 мм. Трещины, кабельные каналы и металлические пороги проверяют заранее, иначе нагруженную машину можно остановить в проходе.
Проверка высоты и нагрузки
Высота 2500 мм обозначает положение вил, а не верхнюю точку груза. Для выбора измеряют палету вместе с упаковкой и оставляют место для свободного ввода в ярус. Номинальные 2000 кг действуют при штатном центре нагрузки; длинный или смещённый груз требует отдельной проверки.
Характеристики PS043867
- грузоподъёмность: 2000 кг;
- высота подъёма: 2500 мм;
- мачта в сложенном и поднятом положении: 1830/3035 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
В заявке фиксируют массу и центр тяжести груза, размеры основания, требуемую высоту, ширину коридора и состояние пола. Фотографии помогают понять планировку, но не заменяют замеры. Для рампы или мезонина добавляют допустимую нагрузку покрытия.
Приёмка на объекте
При получении сверяют артикул PS043867, модель JHLIFT DYC20 2500 и табличку на машине. Осматривают вилы, цепи, ролики, рукоять, гидравлические соединения и кабели. Первый цикл выполняют без груза, затем с исправной контрольной палетой известной массы.
Масса и обслуживание
Собственная масса машины 395 кг прибавляется к грузу при расчёте рампы, лифта, настила или кузова. Перед сменой проверяют цепи, вилы, колёса, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства именно для поставленного экземпляра.
Безопасная работа
Нельзя находиться под поднятыми вилами, перевозить людей или удерживать груз руками во время движения мачты. Массу проверяют до подъёма, вилы вводят полностью, а перед поворотом палету опускают в транспортное положение.
Что закрепить в заказе
Для счёта используют полное обозначение JHLIFT DYC20 2500 и код PS043867. В спецификации повторяют грузоподъёмность 2000 кг, подъём 2500 мм и вилы 320х680 мм. Это защищает от случайной замены похожей версии.
