JHLIFT DYC20 800: точная модификация

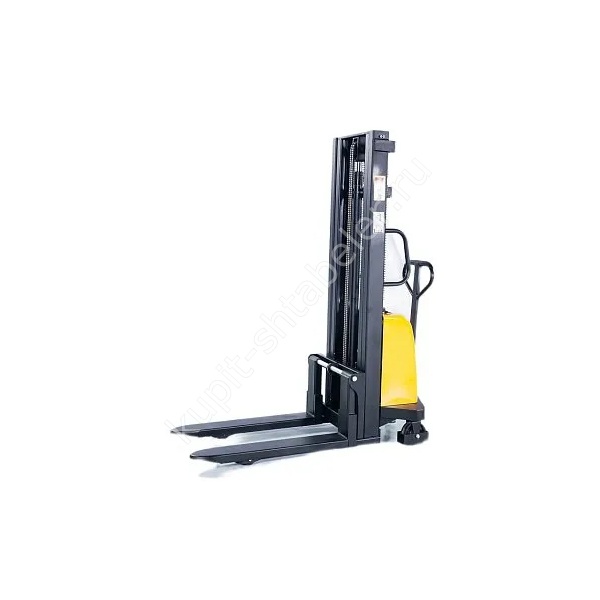

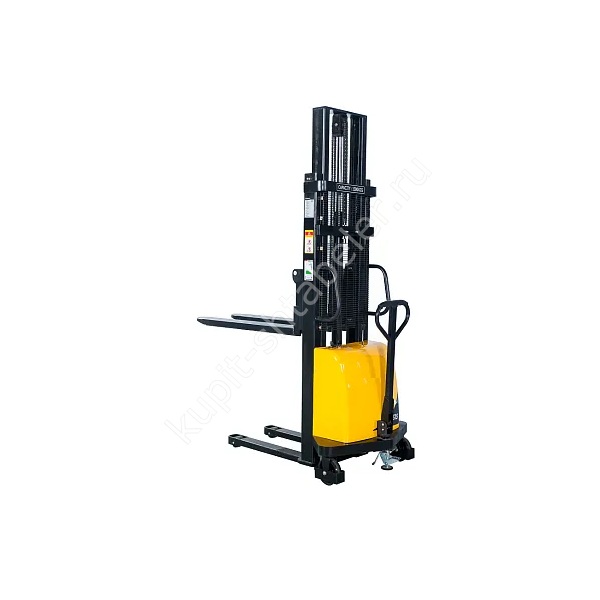

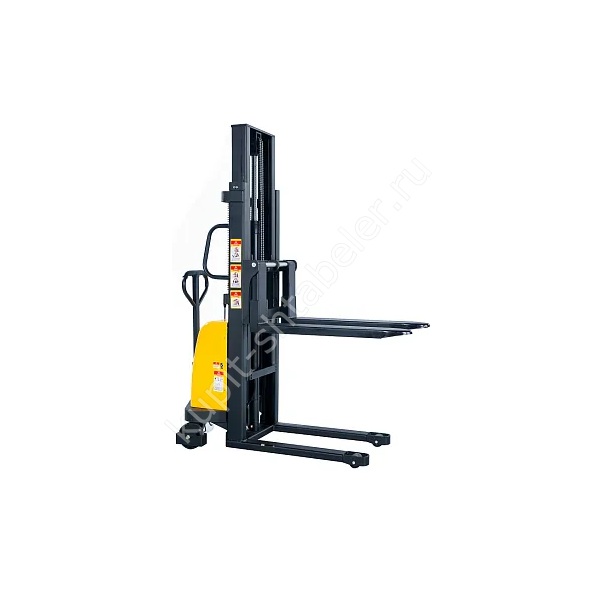

JHLIFT DYC20 800, артикул PS043864, является штабелёром с электрическим подъёмом и ручным перемещением. Точная версия рассчитана на 2000 кг и подъём до 800 мм. Её выбирают для подачи тяжёлого поддона к станку или на невысокую технологическую позицию. Низкая мачта облегчает обзор, но эта версия предназначена не для высоких стеллажей, а для подъёма на 800 мм.
Мачта и вертикальный габарит
Для маршрута и рабочей точки нужны разные размеры: 1300 мм при опущенной мачте и 1300 мм при полном подъёме. Замеры проводят в самой низкой точке проёма и над фактическим местом установки палеты, оставляя безопасный запас.
Вилы и совместимость с палетой
Перед заказом измеряют не только поддон по контуру, но и свободное место под ним. Вилы длиной 1150 мм и шириной 320х680 мм должны входить полностью, а опорные ролики не должны упираться в нижние доски. Расчётный центр нагрузки равен 450 мм.
Чем стандартная DYC отличается от DYC-A
Эта карточка не относится к DYC-A. У стандартной машины опорные консоли заходят под поддон, а у расширенной версии проходят по его сторонам. Разница влияет на совместимость с закрытым дном, направляющими и рамой стеллажа. Выбирать вариант только по высоте мачты нельзя.
Габариты и маневрирование
JHLIFT DYC20 800 занимает 1840 мм по длине и 950 мм по ширине. Развороту требуется радиус 1360 мм, но перед стеллажом нужен дополнительный запас для совмещения вил с карманами. Колонны и отбойники отмечают на схеме маршрута.
Электроподъём и ручное перемещение
У JHLIFT DYC20 800 электрический только подъём. Параметры привода 12/1,5, батарея AGM 12/120. При подборе важно не принимать такую конфигурацию за самоходную: усилие движения зависит от массы груза, состояния пола и длины сменного маршрута.
Колёса, подхват и требования к полу
Высота подхвата равна 85 мм, клиренс 30 мм. Подвилочные ролики Ø80х70 мм и рулевые колёса Ø180х50 мм изготовлены из полиуретан. Небольшой дорожный просвет требует сухого ровного пола без мусора и резких перепадов.
Проверка высоты и нагрузки
Мачта поднимает вилы до 800 мм. Для стеллажной задачи нужны также толщина поддона, высота груза и запас над ним. Грузоподъёмность 2000 кг не является разрешением для несимметричной оснастки или длинномера без расчёта устойчивости.
Характеристики PS043864
- грузоподъёмность: 2000 кг;
- высота подъёма: 800 мм;
- мачта в сложенном и поднятом положении: 1300/1300 мм;
- вилы: длина 1150 мм, ширина 320х680 мм;
- общий габарит: 1840 x 950 мм;
- радиус поворота: 1360 мм;
- масса машины: 395 кг.
Что сообщить для подбора
До счёта составляют простую карту операции: откуда забирают груз, куда ставят, сколько метров проходят и где заряжают батарею. Затем сверяют карманы палеты, вилы, сложенную мачту и свободное место над ярусом. Названия серии для такого подбора недостаточно.
Приёмка на объекте
При получении сверяют артикул PS043864, модель JHLIFT DYC20 800 и табличку на машине. Осматривают вилы, цепи, ролики, рукоять, гидравлические соединения и кабели. Первый цикл выполняют без груза, затем с исправной контрольной палетой известной массы.
Масса и обслуживание
Штабелёр весит 395 кг без груза. Эту величину учитывают при перевозке и работе на перекрытии. Сервисный журнал ведут с первого дня, отмечая заряд, повреждения колёс и вмешательства в гидросистему. Неисправность устраняют до следующего цикла.
Безопасная работа
Нельзя находиться под поднятыми вилами, перевозить людей или удерживать груз руками во время движения мачты. Массу проверяют до подъёма, вилы вводят полностью, а перед поворотом палету опускают в транспортное положение.
Что закрепить в заказе
Для счёта используют полное обозначение JHLIFT DYC20 800 и код PS043864. В спецификации повторяют грузоподъёмность 2000 кг, подъём 800 мм и вилы 320х680 мм. Это защищает от случайной замены похожей версии.
