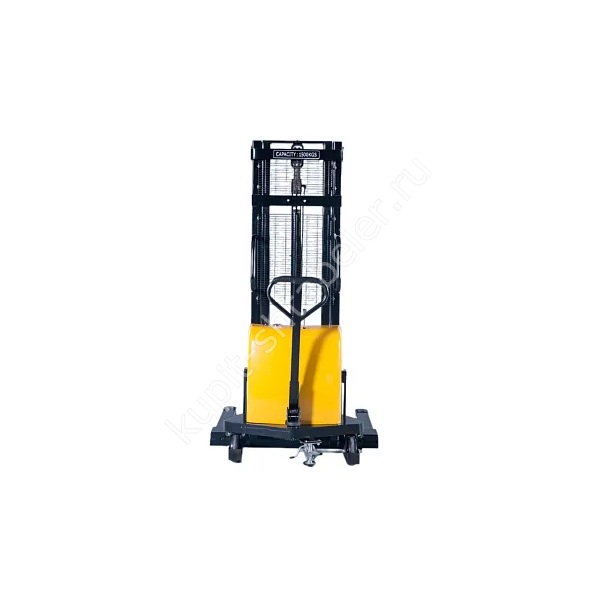

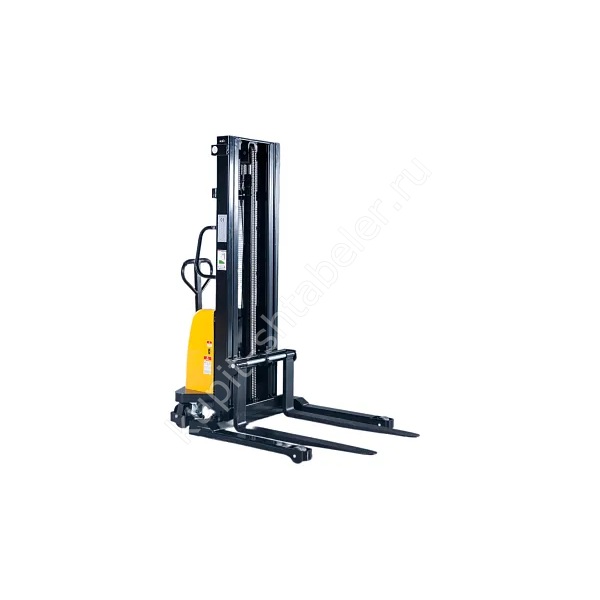

Фото серии
О модели
JHLIFT DYC20-A 1600: точное исполнение
Модель JHLIFT DYC20-A 1600 рассчитана на работы с палетами на нижнем ярусе и в зоне приёмки. Для позиции PS043881 подтверждены 2000 кг и рабочая высота 1600 мм. Машину толкает оператор, а мачту поднимает электрогидравлический привод. Это важно не смешивать с самоходным штабелёром. У этой версии сложенная и выдвинутая мачта имеют одинаковый габарит, что нужно учитывать даже при опущенных вилах.
Мачта и свободная высота
Для вертикального габарита нужны две цифры: 2085 мм при сложенной мачте и 2085 мм после выдвижения. Проходимость и рабочая зона проверяются отдельно. К высоте конструкции добавляют выступ груза, если тара поднимается выше спинки вил.
Расширенные опоры и раздвижные вилы
Вилы длиной 1070 мм регулируются в диапазоне 220-800 мм. Расширенные опоры охватывают грузовую единицу снаружи, поэтому до покупки измеряют не только карманы, но и общую ширину поддона. Центр нагрузки 450 мм применим при равномерно размещённом грузе без опасного свеса.
Габариты и разворот
Маршрут для PS043881 проверяют по длине 1790 мм, ширине 1450 мм и радиусу поворота 1360 мм. Особое внимание уделяют местам перед стеллажом, где нужно совместить вилы с карманами. Опоры не должны касаться стоек или защитных ограждений.
Электроподъём и ручное перемещение
Подъёмный двигатель имеет параметры 12/1,5, питание обеспечивает AGM батарея 12/120. Перемещение выполняется вручную. Запас энергии оценивают по числу циклов подъёма, а усилие при движении зависит от массы груза, уклона и состояния покрытия.
Колёса, подхват и состояние пола
При опущенных вилах подхват начинается с 85 мм, свободный просвет под конструкцией равен 30 мм. Размеры колёс 100х70 и 180х50 мм. Даже небольшой порог при таком просвете способен остановить нагруженный штабелёр, поэтому маршрут осматривают до смены.
Проверка рабочей высоты и нагрузки
Высота подъёма 1600 мм показывает положение вил, а не гарантированную высоту верхней точки конкретного груза. Для проверки измеряют палету вместе с тарой и сопоставляют результат с полкой. Номинальные 2000 кг относятся к условиям штатного центра нагрузки. Если груз длинный, высокий или смещён к носкам вил, допустимую операцию должен подтвердить специалист по данным изготовителя.
Характеристики модификации PS043881
- грузоподъёмность: 2000 кг;
- высота подъёма: 1600 мм;
- мачта в сложенном и поднятом положении: 2085/2085 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1790 x 1450 мм;
- радиус поворота: 1360 мм;
- масса машины: от 400 кг.
Данные для подбора
Заявка должна содержать рабочую массу, габарит основания, точную высоту установки и минимальный свободный проход. Для рампы, лифта или мезонина добавляют допустимую нагрузку покрытия. По одному названию DYC-A выбрать исполнение без риска невозможно.
Приёмка техники
До эксплуатации сверяют JHLIFT DYC20-A 1600, код PS043881, комплектность и документы. Холостой цикл должен проходить без рывков и постороннего шума. Затем проверяют работу с исправным поддоном и известной нагрузкой, не превышая параметры карточки.
Масса и обслуживание
Штабелёр весит от 400 кг без груза. Эта величина важна при перевозке и работе на ограниченном перекрытии. Сервисный журнал ведут с первого дня, отмечая заряд, повреждения колёс и работы с гидравликой. Обнаруженный дефект устраняют до следующего рабочего цикла.
Безопасная эксплуатация
Штабелёр применяют в пределах параметров точной модификации. Оператор не компенсирует перекос своим весом и не работает на краю рампы без утверждённой процедуры. Люди должны оставаться вне траектории вил и опускания груза.
Что указать в заказе
Для счёта используют полное обозначение JHLIFT DYC20-A 1600 и код PS043881. В спецификации повторяют 2000 кг, 1600 мм и диапазон вил 220-800 мм. Это защищает от замены близкой по названию версии при отгрузке.
