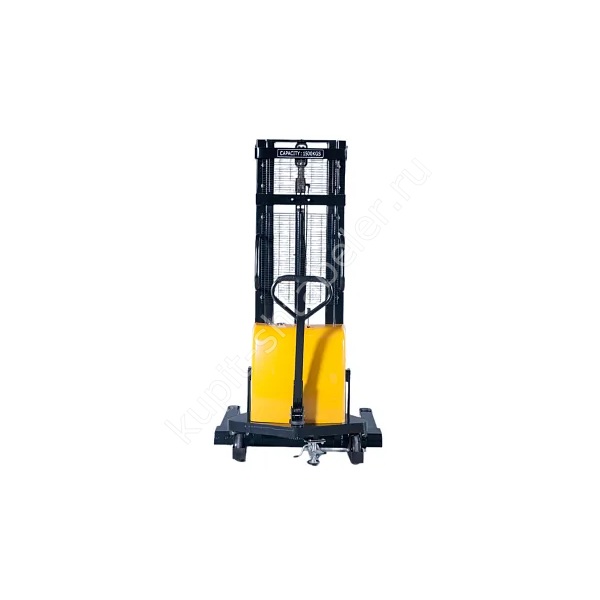

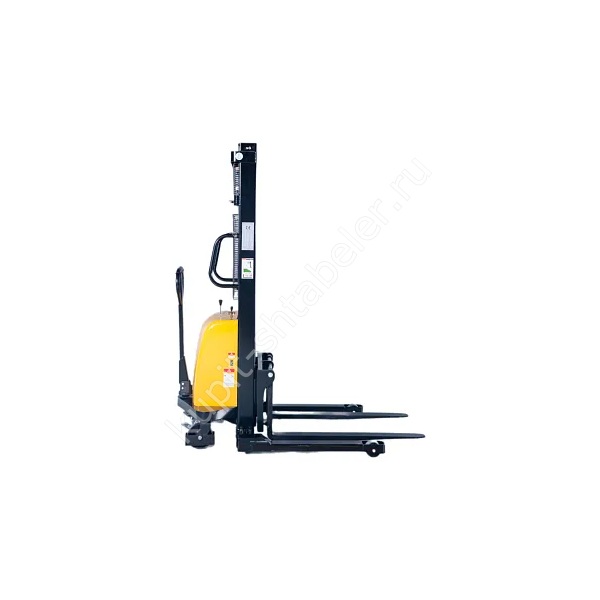

Фото серии
О модели
JHLIFT DYC20-A 2000: точное исполнение
JHLIFT DYC20-A 2000, артикул PS043882, предназначен для штабелирования палет на высоте до двух метров. В точной карточке поставщика указаны грузоподъёмность 2000 кг и высота подъёма 2000 мм. Исполнение DYC-A отличается расширенными опорами и раздвижными вилами. Ход остаётся ручным, электропривод обслуживает подъём. Сложенная мачта ниже двухметровых версий с односекционной стойкой, однако полный габарит при подъёме достигает 2565 мм.
Мачта и свободная высота
Исходная спецификация фиксирует мачту 1610/2565 мм. Меньшее значение относится к перемещению, большее к операции подъёма. Если на плане склада отмечена только высота ворот, этого недостаточно: над стеллажом могут проходить кабели, воздуховоды или пожарная линия.
Расширенные опоры и раздвижные вилы
Вилы длиной 1070 мм регулируются в диапазоне 220-800 мм. Расширенные опоры охватывают грузовую единицу снаружи, поэтому до покупки измеряют не только карманы, но и общую ширину поддона. Центр нагрузки 450 мм применим при равномерно размещённом грузе без опасного свеса.
Габариты и разворот
Длина штабелёра равна 1790 мм, ширина указана как 1450 мм, радиус поворота 1360 мм. В проходе учитывают наружные опоры и край палеты. Проверку лучше выполнить с шаблоном реального груза, поскольку пустая машина разворачивается в месте, где нагруженная уже заденет стойку.
Электроподъём и ручное перемещение
За движение мачты отвечает мотор 12/1,5, установлен аккумулятор AGM ёмкостью 12/120. Машину перемещают усилием оператора. Поэтому выбор делают по двум нагрузкам отдельно: количеству подъёмов за смену и возможности безопасно катить общий вес по фактическому полу.
Колёса, подхват и состояние пола
Высота подхвата равна 85 мм, дорожный просвет 30 мм. Полиуретановые колёса имеют размеры 100х70 и 180х50 мм. Такой клиренс рассчитан на ровное твёрдое покрытие; пороги и мусор повышают усилие и могут раскачать груз.
Проверка рабочей высоты и нагрузки
Перед выбором версии отмечают уровень вил 2000 мм и отдельно верхний край груза. Эти значения различаются на высоту палеты и упаковки. Паспортные 2000 кг проверяют для фактического центра тяжести, а не только по весам. Если груз выступает вперёд или имеет жидкое содержимое, условия работы согласуют до поставки.
Характеристики модификации PS043882
- грузоподъёмность: 2000 кг;
- высота подъёма: 2000 мм;
- мачта в сложенном и поднятом положении: 1610/2565 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1790 x 1450 мм;
- радиус поворота: 1360 мм;
- масса машины: от 400 кг.
Данные для подбора
Для подбора сообщают массу и размеры груза, высоту яруса, ширину карманов поддона, размеры проёмов и состояние пола. Отдельно указывают число циклов за смену. Эти данные позволяют понять, достаточно ли электроподъёма или на объекте нужен ещё и привод движения.
Приёмка техники
Приёмка начинается с маркировки PS043882, размеров вил и высоты сложенной мачты. Проверяют тормоз, колёсную группу, плавность подъёма и отсутствие подтеков. Совпадение цвета или общего названия серии не подтверждает, что поставлена нужная грузоподъёмность и мачта.
Масса и обслуживание
Собственная масса указана как от 400 кг. Её прибавляют к грузу при расчёте рампы, лифта, настила или кузова. Ежесменный осмотр охватывает цепи, вилы, колёса, опоры, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства для поставленной машины.
Безопасная эксплуатация
Массу груза определяют до подъёма, а повреждённую палету заменяют. Вилы вводят полностью и поднимают только после устойчивой установки. Боковая нагрузка на мачту и движение с поднятым грузом создают риск опрокидывания.
Что указать в заказе
В заказе фиксируют JHLIFT DYC20-A 2000, артикул PS043882, грузоподъёмность 2000 кг и подъём 2000 мм. Текущая цена выводится из карточки товара и не зашита в технический текст. Наличие на витрине указано как «В наличии» по принятой политике магазина.
