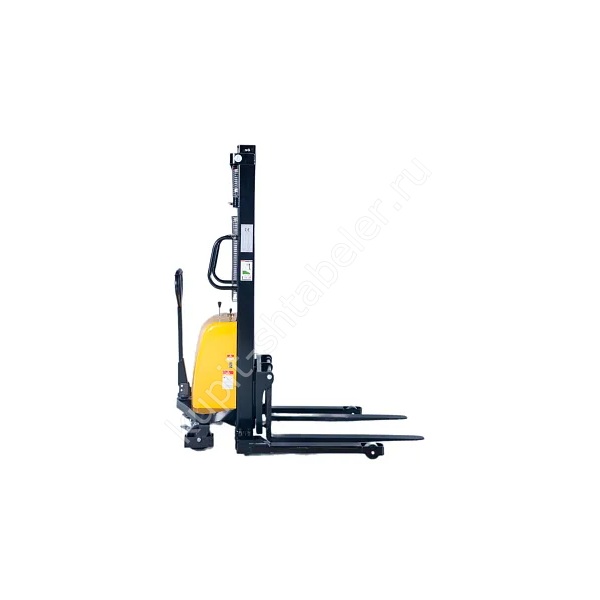

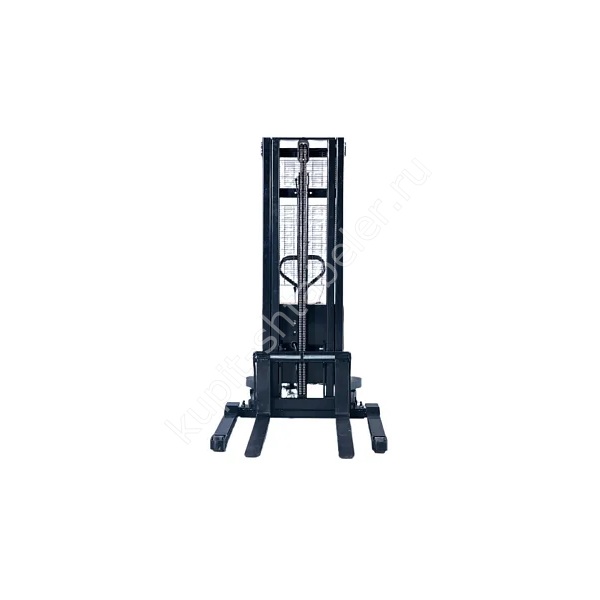

Фото серии
О модели
JHLIFT DYC20-A 2500: точное исполнение
Модель JHLIFT DYC20-A 2500 рассчитана на обслуживания средних стеллажных ярусов и производственных участков. Для позиции PS043883 подтверждены 2000 кг и рабочая высота 2500 мм. Машину толкает оператор, а мачту поднимает электрогидравлический привод. Это важно не смешивать с самоходным штабелёром. Высота 2500 мм требует проверки не только яруса, но и свободного пространства над грузом в рабочей точке.
Мачта и свободная высота
Исходная спецификация фиксирует мачту 1810/3065 мм. Меньшее значение относится к перемещению, большее к операции подъёма. Если на плане склада отмечена только высота ворот, этого недостаточно: над стеллажом могут проходить кабели, воздуховоды или пожарная линия.
Расширенные опоры и раздвижные вилы
Настройка вил от 220-800 мм помогает работать с разными основаниями, но не заменяет проверку палеты. Длина каждой рабочей зоны составляет 1070 мм, центр нагрузки указан как 450 мм. Перед подъёмом вилы вводят полностью, а опоры располагают симметрично относительно груза.
Габариты и разворот
Длина штабелёра равна 1790 мм, ширина указана как 1450 мм, радиус поворота 1360 мм. В проходе учитывают наружные опоры и край палеты. Проверку лучше выполнить с шаблоном реального груза, поскольку пустая машина разворачивается в месте, где нагруженная уже заденет стойку.
Электроподъём и ручное перемещение
Электрогидравлический узел использует двигатель 12/1,5 и аккумулятор AGM 12/120. Электроподъём снижает нагрузку на оператора при работе с мачтой, но не приводит колёса. Для длинного маршрута или частых перевозок может потребоваться самоходная техника.
Колёса, подхват и состояние пола
Высота подхвата равна 85 мм, дорожный просвет 30 мм. Полиуретановые колёса имеют размеры 100х70 и 180х50 мм. Такой клиренс рассчитан на ровное твёрдое покрытие; пороги и мусор повышают усилие и могут раскачать груз.
Проверка рабочей высоты и нагрузки
Рабочую отметку 2500 мм сверяют с высотой опорной балки, толщиной поддона и запасом для свободного ввода вил. Поднять груз впритык недостаточно: оператору нужно безопасно вывести его из стеллажа. Нагрузка 2000 кг не переносится автоматически на любой центр тяжести. Для нестандартной тары запрашивают расчёт или диаграмму остаточной грузоподъёмности.
Характеристики модификации PS043883
- грузоподъёмность: 2000 кг;
- высота подъёма: 2500 мм;
- мачта в сложенном и поднятом положении: 1810/3065 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1790 x 1450 мм;
- радиус поворота: 1360 мм;
- масса машины: 500 кг.
Данные для подбора
До счёта составляют карту операции: откуда забирают поддон, куда ставят, сколько раз повторяют цикл и где заряжают батарею. Затем сверяют вилы, наружные опоры и мачту. Такой порядок помогает не заменить точную высоту похожей модификацией серии.
Приёмка техники
При получении находят артикул PS043883 и сверяют табличку с заказом. Осматривают вилы, опоры, колёса, цепи, гидравлические соединения и кабели. Первый цикл выполняют без груза, затем используют контрольную палету известной массы. Результат и серийный номер заносят в акт ввода.
Масса и обслуживание
Собственная масса указана как 500 кг. Её прибавляют к грузу при расчёте рампы, лифта, настила или кузова. Ежесменный осмотр охватывает цепи, вилы, колёса, опоры, гидравлику и батарейные соединения. Интервалы обслуживания берут из руководства для поставленной машины.
Безопасная эксплуатация
Перед операцией освобождают маршрут, проверяют обзор и устойчивость упаковки. Незнакомый поддон сначала примеряют без подъёма на рабочую высоту. Если груз закрывает обзор, движение организуют по правилам предприятия с участием сигнальщика.
Что указать в заказе
В заказе фиксируют JHLIFT DYC20-A 2500, артикул PS043883, грузоподъёмность 2000 кг и подъём 2500 мм. Текущая цена выводится из карточки товара и не зашита в технический текст. Наличие на витрине указано как «В наличии» по принятой политике магазина.
