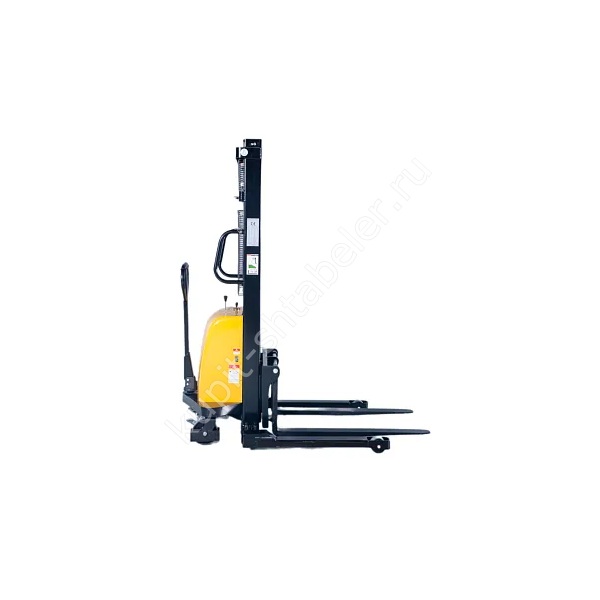

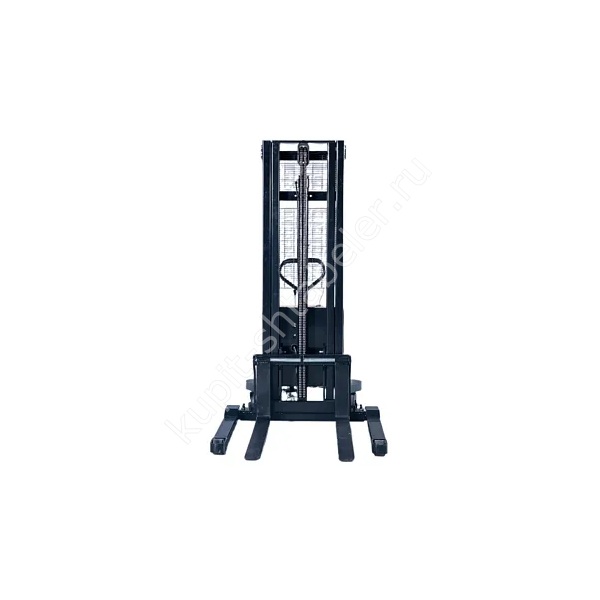

Фото серии
О модели
JHLIFT DYC20-A 800: точное исполнение
Модель JHLIFT DYC20-A 800 рассчитана на подачи тяжёлой палеты к станку, верстаку или невысокой технологической позиции. Для позиции PS043880 подтверждены 2000 кг и рабочая высота 800 мм. Машину толкает оператор, а мачту поднимает электрогидравлический привод. Это важно не смешивать с самоходным штабелёром. Низкая мачта сохраняет обзор, но эта версия не заменяет штабелёр для стеллажей выше 800 мм.
Мачта и свободная высота
Мачта имеет высоту 1330 мм в сложенном состоянии и 1330 мм в полном подъёме. Первый размер сопоставляют с воротами и перемычками на маршруте, второй с потолком, светильниками и спринклерами. Замер выполняют в самой низкой точке проёма, оставляя рабочий запас.
Расширенные опоры и раздвижные вилы
У DYC-A вилы 1070 мм размещены между разнесёнными опорами и регулируются по ширине 220-800 мм. Такая схема полезна для закрытого поддона, если наружный контур допускает проход опор. Центр нагрузки 450 мм сверяют с реальным расположением тяжёлой части груза.
Габариты и разворот
Для разметки маршрута используют габарит 1790 x 1450 мм и радиус 1360 мм. Ширина меняется вместе с настройкой опор, если источник даёт диапазон. Колонны, отбойники, открытые двери и выступающая упаковка уменьшают полезный коридор.
Электроподъём и ручное перемещение
Подъёмный двигатель имеет параметры 12/1,5, питание обеспечивает AGM батарея 12/120. Перемещение выполняется вручную. Запас энергии оценивают по числу циклов подъёма, а усилие при движении зависит от массы груза, уклона и состояния покрытия.
Колёса, подхват и состояние пола
Высота подхвата равна 85 мм, дорожный просвет 30 мм. Полиуретановые колёса имеют размеры 100х70 и 180х50 мм. Такой клиренс рассчитан на ровное твёрдое покрытие; пороги и мусор повышают усилие и могут раскачать груз.
Проверка рабочей высоты и нагрузки
Мачта поднимает вилы до 800 мм, но стеллажную задачу оценивают по всей геометрии грузовой единицы. Нужен зазор над палетой и место для горизонтального вывода. Предел 2000 кг нельзя трактовать как разрешение для груза любой формы. Длинномер, высокий короб или несимметричная оснастка требуют отдельной проверки устойчивости.
Характеристики модификации PS043880
- грузоподъёмность: 2000 кг;
- высота подъёма: 800 мм;
- мачта в сложенном и поднятом положении: 1330/1330 мм;
- вилы: длина 1070 мм, регулировка 220-800 мм;
- общий габарит: 1790 x 1450 мм;
- радиус поворота: 1360 мм;
- масса машины: 400 кг.
Данные для подбора
Менеджеру передают схему палеты, массу самой тяжёлой грузовой единицы, требуемую высоту и длину маршрута. Полезны фотографии стеллажа и узких мест, но они не заменяют замеры. Если груз смещён от центра, это указывают до выбора грузоподъёмности.
Приёмка техники
На объекте сравнивают артикул PS043880 со счётом, измеряют рабочий орган и осматривают мачту. Повреждённые ролики, люфт крепежа или утечка являются причиной остановить ввод. Пробный подъём проводят в освобождённой зоне под ответственным сотрудником.
Масса и обслуживание
Масса техники 400 кг входит в полную нагрузку на основание. Перед сменой оператор проверяет ролики, мачту, вилы, рукоять и уровень заряда. Пыль, стружка и неровный пол ускоряют износ, поэтому фактический режим может потребовать осмотра чаще календарного интервала.
Безопасная эксплуатация
Перед операцией освобождают маршрут, проверяют обзор и устойчивость упаковки. Незнакомый поддон сначала примеряют без подъёма на рабочую высоту. Если груз закрывает обзор, движение организуют по правилам предприятия с участием сигнальщика.
Что указать в заказе
В заказе фиксируют JHLIFT DYC20-A 800, артикул PS043880, грузоподъёмность 2000 кг и подъём 800 мм. Текущая цена выводится из карточки товара и не зашита в технический текст. Наличие на витрине указано как «В наличии» по принятой политике магазина.
