EPT15H-65L-1000L: назначение конфигурации

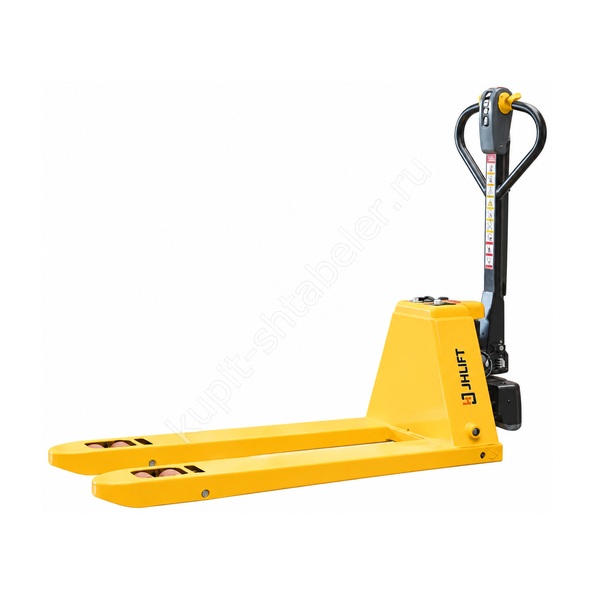

Низкопрофильная электрическая тележка JHLIFT EPT15H-65L-1000L, 1500 кг, вилы 1000 мм рассчитана на подхвата низких поддонов при ограниченной длине груза. В этой карточке используются параметры точного артикула PS052724, а не усреднённые данные всей серии. Грузоподъёмность составляет 1500 кг, размер вил 58x160x1000 мм, аккумулятор 48V 15Ah Li-Ion.
Рабочие размеры и движение
По точной карточке указаны длина корпуса 1552 мм, ширина 550 мм, радиус разворота 1353 мм, масса с аккумулятором 125,5 кг. Для проверки маршрута в спецификации приведена ширина рабочего прохода 2155/2226 мм. Эти значения помогают заранее проверить ворота, проходы, рампу и место разворота. Расчёт выполняют вместе с габаритами палеты, поскольку выступающий груз меняет фактическое пространство для манёвра.
Подхват палеты и маршрут
Для вил указаны следующие рабочие размеры: высота опущенных вил 65±2 мм, высота подъёма 197 мм, дорожный просвет 22 мм. Радиус разворота и ширина прохода нельзя оценивать только по корпусу: при движении учитывают выступ палеты, защитные ограждения, борта транспорта и запас для оператора. Для уклона в точной спецификации приведены значения 6/20 % с грузом и без груза. На объекте также отмечают пороги, стыки пола и участки, где ролики проходят рядом с краем рампы.
Привод и аккумулятор
В спецификации указаны ходовой двигатель 0,75 кВт, двигатель подъёма 0,8 кВт, колёса из материала полиуретан. С грузом тележка движется со скоростью 4 км/ч, без груза до 4,5 км/ч. Ёмкость и напряжение батареи сверяют по маркировке 48V 15Ah Li-Ion; фактическое время работы зависит от массы палет, числа подъёмов, температуры и состояния покрытия. Перед выбором ёмкости составляют простой сменный расчёт: число рейсов, средняя масса палеты, длина одного маршрута и доступные интервалы зарядки.
Чем отличается эта версия
Опущенные вилы находятся на высоте 65 ± 2 мм, длина вил составляет 1000 мм. Это сочетание рассчитано на нестандартную тару и не должно выбираться по фотографии.
Рабочий сценарий
Комбинация подхвата 65 мм и вил 1000 мм предназначена для конкретной низкой тары. До покупки один из рабочих поддонов измеряют в нагруженном состоянии, поскольку нижняя доска может прогнуться. Маршрут очищают от планок, кабельных каналов и высоких стыков пола: при низко расположенных вилах небольшой порог может остановить тележку или повредить поддон.
- грузоподъёмность: 1500 кг;
- длина вил: 1000 мм;
- аккумулятор: 48V 15Ah Li-Ion;
- масса с АКБ: 125,5 кг;
- радиус разворота: 1353 мм.
Что проверить перед заказом
Измерьте высоту проёма и глубину карманов каждого типа поддона. Короткие низкопрофильные вилы должны полностью поддерживать груз в пределах допустимого центра тяжести. Менеджеру потребуются масса и размеры груза, тип поддона, длина маршрута, уклоны и режим работы по сменам. По этим данным можно проверить, подходит ли именно эта комплектация, или нужна другая длина вил, ёмкость батареи либо исполнение ходовой части.
Данные для заявки
Для низкопрофильной версии прикладывают замер минимального просвета поддона под нагрузкой. В документах отдельно указывают высоту вил 65 ± 2 мм и длину 1000 мм. Эти параметры проверяют при получении обычной рулеткой до подписания акта, не полагаясь на обозначение серии.
Приёмка и первое обслуживание

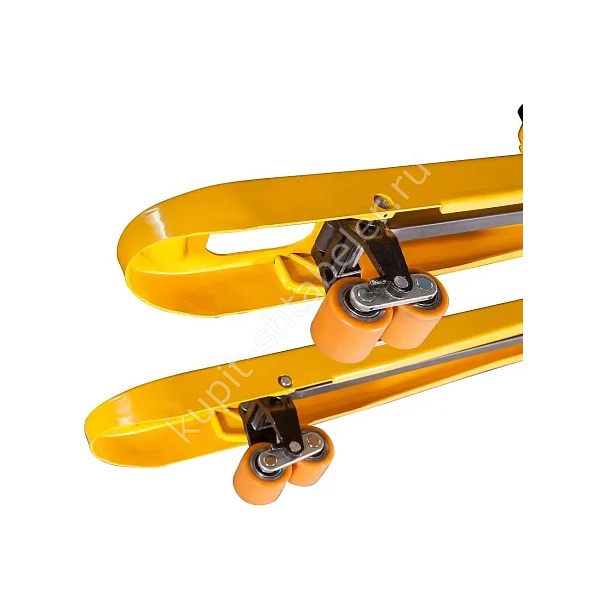

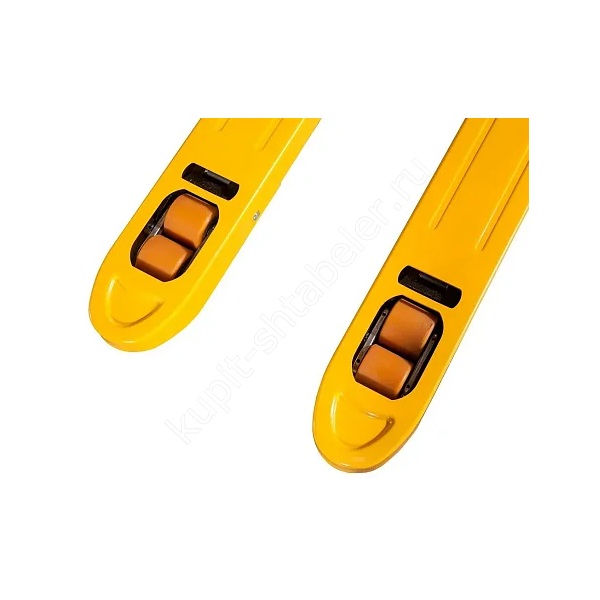

Для низкопрофильной версии особенно важна геометрия вил и грузовых роликов. При приёмке измеряют фактическую высоту опущенных вил, проверяют свободное вращение роликов и отсутствие деформаций, которые могут помешать входу в низкий поддон. Первое техническое обслуживание планируют по руководству и фактической наработке. В журнале фиксируют дату ввода, серийный номер, состояние батареи и замечания после пробного маршрута с контрольным грузом.
