EPT15H-800L: назначение конфигурации

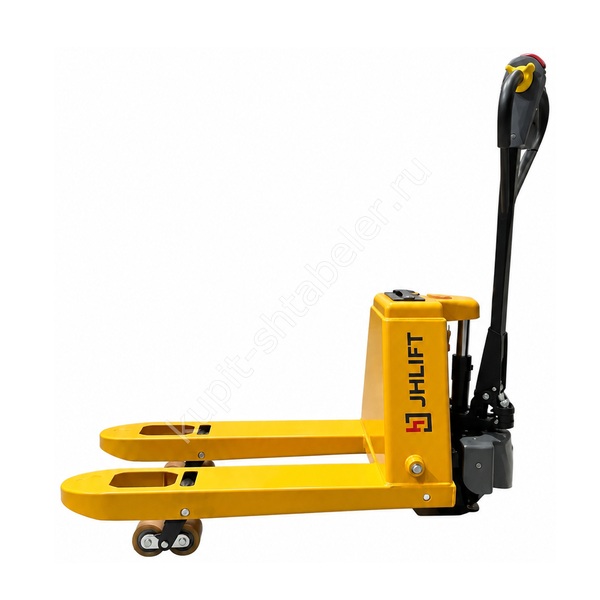

Коротковильная электрическая тележка JHLIFT EPT15H-800L, 1500 кг, вилы 800 мм рассчитана на работы с короткими поддонами и тарой в тесных зонах склада. В этой карточке используются параметры точного артикула PS046241, а не усреднённые данные всей серии. Грузоподъёмность составляет 1500 кг, размер вил 58/160/800 мм, аккумулятор 48V 15Ah Li-Ion.
Рабочие размеры и движение
По точной карточке указаны длина корпуса 1202 мм, ширина 550 мм, радиус разворота 1003 мм, масса с аккумулятором 117 кг. Для проверки маршрута в спецификации приведена ширина рабочего прохода 1741/1649 мм. Эти значения помогают заранее проверить ворота, проходы, рампу и место разворота. Расчёт выполняют вместе с габаритами палеты, поскольку выступающий груз меняет фактическое пространство для манёвра.
Подхват палеты и маршрут
Для вил указаны следующие рабочие размеры: высота опущенных вил 82±2 мм, высота подъёма 197 мм, дорожный просвет 22 мм. Радиус разворота и ширина прохода нельзя оценивать только по корпусу: при движении учитывают выступ палеты, защитные ограждения, борта транспорта и запас для оператора. Для уклона в точной спецификации приведены значения 6/20 % с грузом и без груза. На объекте также отмечают пороги, стыки пола и участки, где ролики проходят рядом с краем рампы.
Привод и аккумулятор
В спецификации указаны ходовой двигатель 0,75 кВт, двигатель подъёма 0,8 кВт, колёса из материала полиуретан. С грузом тележка движется со скоростью 4 км/ч, без груза до 4,5 км/ч. Ёмкость и напряжение батареи сверяют по маркировке 48V 15Ah Li-Ion; фактическое время работы зависит от массы палет, числа подъёмов, температуры и состояния покрытия. Перед выбором ёмкости составляют простой сменный расчёт: число рейсов, средняя масса палеты, длина одного маршрута и доступные интервалы зарядки.
Чем отличается эта версия
Вилы длиной 800 мм уменьшают продольный габарит груза по сравнению со стандартной версией 1150 мм. Сторонний агрегатор указывает конфликтующую батарею, поэтому технические данные берём только из точной карточки поставщика.
Рабочий сценарий
Вилы 800 мм сокращают длину рабочей связки тележки и палеты, что удобно у лифта, в кузове или небольшом помещении. Преимущество действует только с подходящей тарой. Если поддон глубже, короткие вилы могут не поддержать дальнюю часть основания, поэтому совместимость подтверждают замером и пробным подхватом без перемещения груза.
- грузоподъёмность: 1500 кг;
- длина вил: 800 мм;
- аккумулятор: 48V 15Ah Li-Ion;
- масса с АКБ: 117 кг;
- радиус разворота: 1003 мм.
Что проверить перед заказом
Измерьте глубину карманов и убедитесь, что вилы поддерживают груз без опасного свеса. Для стандартного европаллета 800 мм могут оказаться недостаточными в выбранной ориентации. Менеджеру потребуются масса и размеры груза, тип поддона, длина маршрута, уклоны и режим работы по сменам. По этим данным можно проверить, подходит ли именно эта комплектация, или нужна другая длина вил, ёмкость батареи либо исполнение ходовой части.
Данные для заявки
Для коротковильной EPT15H-800L прикладывают размеры тары и схему расположения опор поддона. В счёте отдельно записывают 800 мм и артикул PS046241. Данные стороннего агрегатора по батарее не используются: комплектацию сверяют с точной карточкой и маркировкой 48V 15Ah при получении.
Приёмка и первое обслуживание
У исполнения с нестандартной длиной вил при приёмке проверяют прямолинейность обеих вил, одинаковую высоту концов и соответствие заказанному размеру. Отдельно осматривают грузовые ролики: их положение должно подходить под карманы используемого поддона. Первое техническое обслуживание планируют по руководству и фактической наработке. В журнале фиксируют дату ввода, серийный номер, состояние батареи и замечания после пробного маршрута с контрольным грузом.
