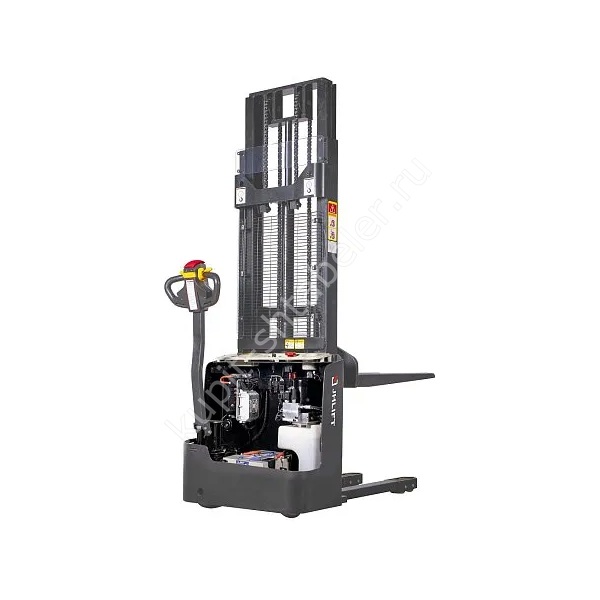

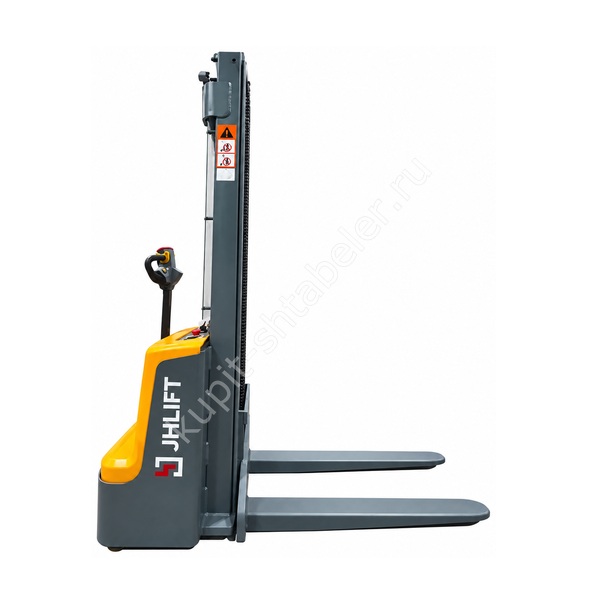

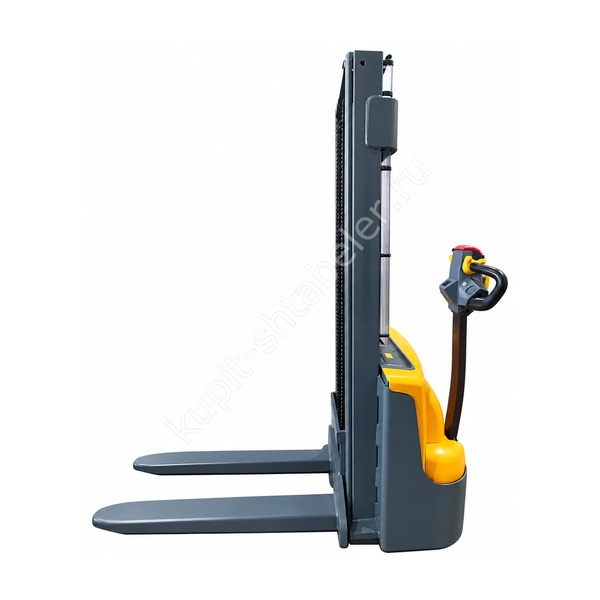

Фото серии
О модели
Точная версия JHLIFT JHL12
Позиция PS044291 фиксирует конкретный самоходный штабелёр JHLIFT JHL12: 1200 кг, мачта 2500 мм, питание AGM 2 x 12 В, 71 Ач. Эти данные нельзя переносить на соседнюю версию с другой высотой или типом батареи, даже если внешние фотографии серии похожи.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1200 кг, на верхней точке 2500 мм заявлено 1200 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Сложенная мачта имеет высоту 1730 мм, полностью выдвинутая достигает 2935 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 2500 мм не заменяет эти два замера.
Аккумуляторное исполнение
Артикул PS044291 поставляется с батареей AGM 2 x 12 В, 71 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При расчёте смены полезнее опираться на циклограмму объекта, чем на абстрактное время работы: вес палет, подъём и длина маршрута меняют расход энергии.
Габариты и разворот
Штабелёр занимает 1710 x 820 мм при базе 1204 мм. Для поворота указан радиус 1425 мм. Планировку проверяют с реальной палетой: её углы описывают другую траекторию и могут выйти за контур корпуса.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 70/160/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Поставщик приводит рабочий проход 2194 мм. Это исходное значение для сравнения, а не универсальная ширина коридора: результат зависит от ориентации палеты, её размеров и зазоров. На объекте разворот размечают в масштабе и проверяют без груза.
Движение и сменный цикл
Ходовой привод развивает 4 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Колёсная группа выполнена из материала, указанного как полиуретан: 210х70 мм спереди и 80х70 мм сзади. До запуска осматривают пол по всему маршруту. Металлические пороги и повреждённый бетон не считают обычным складским покрытием.
Характеристики артикула PS044291
- номинальная грузоподъёмность: 1200 кг;
- высота подъёма: 2500 мм;
- остаточная грузоподъёмность на полной высоте: 1200 кг;
- мачта в сложенном и выдвинутом положении: 1730/2935 мм;
- вилы: 70/160/1150 мм, наружная ширина 560 мм;
- общий габарит: 1710 x 820 мм;
- батарея: AGM 2 x 12 В, 71 Ач;
- масса техники: 547 кг.
Данные для подбора
В заявке нужны масса груза, его глубина, высота установки, ширина ряда, качество пола и сменная интенсивность. Модель с мачтой 2500 мм выбирают только после проверки остаточной нагрузки 1200 кг и верхнего габарита 2935 мм.
Приёмка техники
До ввода сопоставляют заказ с маркировкой артикула PS044291. Отдельно сверяют мачту 2500 мм и аккумулятор AGM 2 x 12 В, 71 Ач. Холостой подъём, движение и тормоз проверяют до работы с палетой; подтёк, люфт или повреждённый кабель фиксируют сразу.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 1 год или 2000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Вилы вводят полностью и симметрично, маршрут освобождают заранее. Двигаться с грузом на рабочей высоте нельзя. Любой необычный звук, рывок или смещение упаковки требует опустить палету и вывести машину из работы до проверки.
Что указать в заказе
Коммерческий запрос должен содержать код PS044291, высоту 2500 мм и исполнение AGM 2 x 12 В, 71 Ач. Текущая цена связана с товарной записью и обновляется вместе с метаданными. Соседнюю карточку нельзя подменять только из-за похожего названия.
