JHL12 2500: точная конфигурация

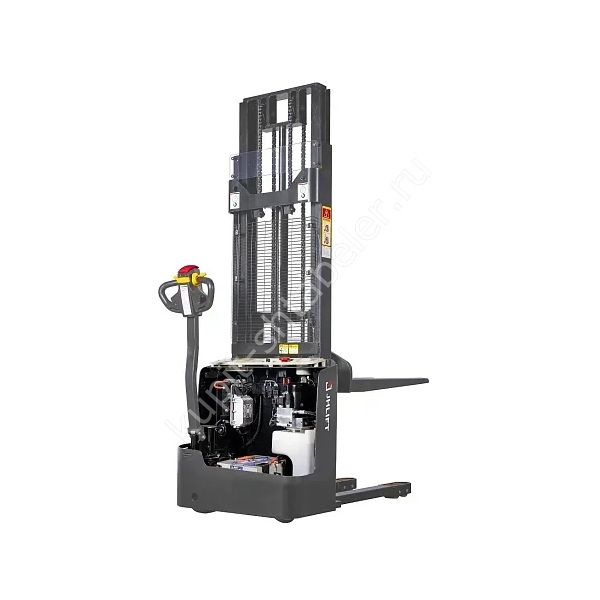

Самоходный штабелёр JHLIFT JHL12 2500 Li-Ion предназначен для периодической работы с палетами до 1200 кг на высоте до 2500 мм. Карточка привязана к артикулу PS044299; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1200 кг, высота подъёма 2500 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Источник указывает сохранение 1200 кг на высоте 2500 мм. Это практичный вариант для невысокого стеллажа, когда не требуется запас более высокой мачты. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 1200 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Строительная высота 1730 мм помогает пройти через невысокие проёмы, но в поднятом положении мачта достигает 2935 мм. Проверяют оба габарита и положение груза относительно потолка. Для точной модификации указаны строительная высота 1730 мм и высота мачты в выдвинутом положении 2935 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Корпус имеет длину 1710 мм и ширину 820 мм. Радиус разворота равен 1425 мм, рабочий проход указан как 2194 мм. Эти размеры переносят на схему маршрута вместе с контуром груза. Отдельно отмечают узкие ворота, колонны и участки встречного движения, где штабелёру понадобится дополнительный запас.
Вилы и совместимость с палетой
Для подхвата палеты предусмотрены вилы 70/160/1150 мм; рабочая длина составляет 1150 мм, наружный размер 560 мм. Эти данные сопоставляют с чертежом тары. Если груз смещён или стоит на длинном основании, одного совпадения длины недостаточно: нужно проверить точку приложения нагрузки.
Ходовая часть и темп работы
По паспорту движения этой комплектации: 4 км/ч с палетой и 4.5 км/ч без неё. Скорость подъёма под нагрузкой 0,123 м/с. В состав ходовой части входят ходовой двигатель 0,75 кВт, двигатель подъёма 2,5 кВт, полиуретановые шины. Значение для уклона 5/10 процента используют только на ровном покрытии с достаточным тормозным путём.
Аккумулятор и сменный график
В точной комплектации стоит Li-Ion батарея 24V/60Ah. До покупки рассчитывают продолжительность активного движения и число подъёмов за смену. Если техника работает в холоде или долго стоит с включённым питанием, это учитывают отдельно. Зарядное место не размещают у края рампы и в узком проходе.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В запросе записывают JHL12 2500, PS044299, батарею 24V 60Ah и вилы 1150 мм. При получении измеряют мачту в сложенном положении и сверяют табличку грузоподъёмности. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1200 кг;
- остаточная грузоподъёмность на 2500 мм: 1200 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 547 кг.
Приёмка на объекте
При получении сверяют артикул PS044299, модель на табличке, высоту мачты и маркировку батареи. Без палеты проверяют тормоз, аварийный реверс, сигнал, подъём и опускание. Затем проводят короткий маршрут с контрольным грузом допустимой массы. В журнал записывают серийный номер и все замечания до начала обычной эксплуатации.
Обслуживание и рабочие ограничения
С учётом АКБ машина весит 547 кг. Это значение входит в расчёт нагрузки на настил и погрузочную рампу. Интервалы осмотра зависят от часов работы, пыли и состояния пола. Гарантия в исходной карточке: 1 год или 2000 моточасов. Договор поставки должен уточнять порядок обращения и перечень расходных деталей.
