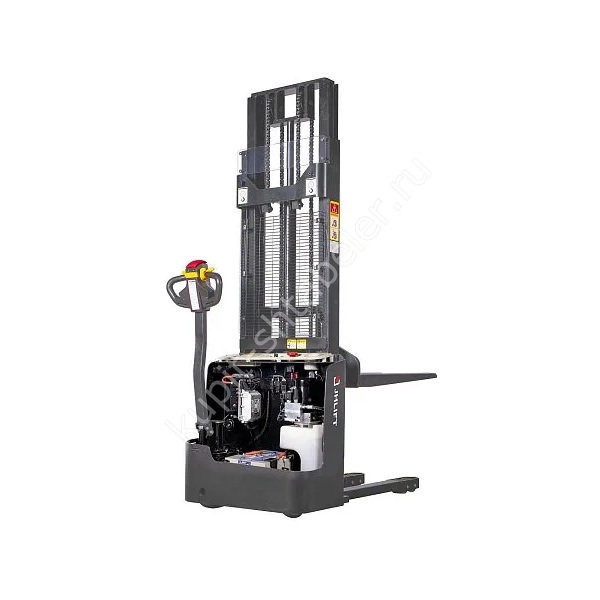

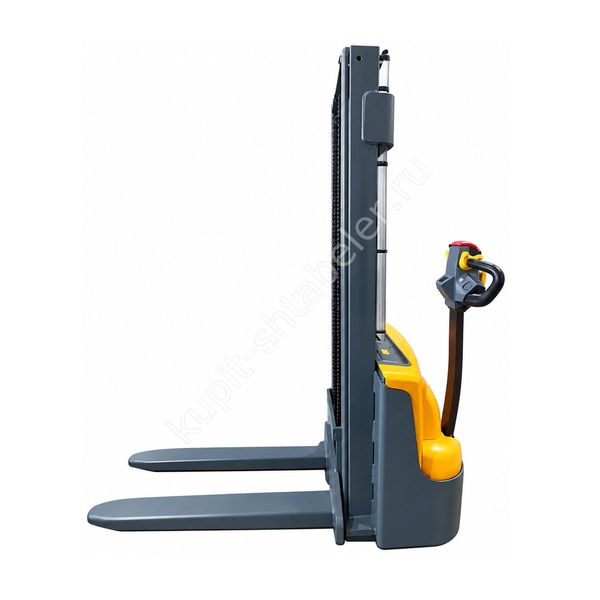

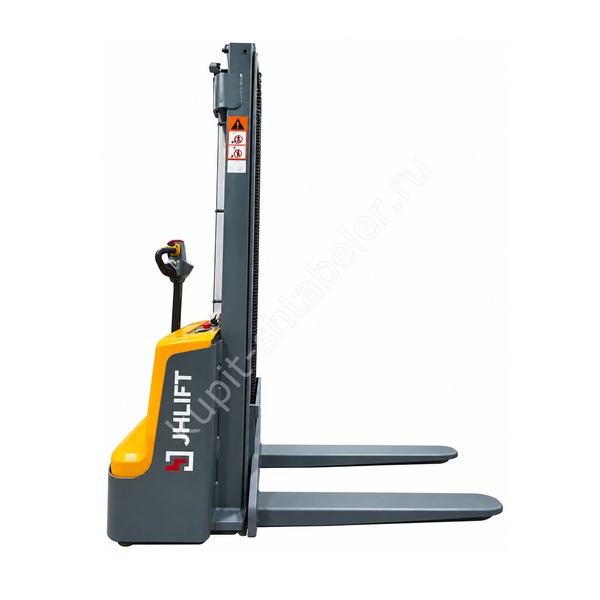

Фото серии
О модели
Точная версия JHLIFT JHL12
JHLIFT JHL12 в позиции PS044292 является сопровождаемым самоходным штабелёром для трёхметровой зоны хранения и типовых складских операций. Точная модификация поднимает 1200 кг от пола и имеет мачту на 3000 мм. Установлена батарея AGM 2 x 12 В, 71 Ач; это отдельная товарная версия, а не вариант, выбираемый после заказа.
Нагрузка на максимальной высоте
В документах к артикулу PS044292 указаны 1200 кг номинально и 1200 кг на полной высоте. Эта разница определяет реальную пригодность для верхней полки. Центр нагрузки 600 мм измеряют вместе с тарой и возможным свесом упаковки.
Мачта и свободное пространство
Для маршрута важен габарит мачты 1980 мм, для рабочей зоны верхний размер 3435 мм. Вилы поднимаются до 3000 мм, но верх палеты и упаковки будет выше. Поэтому свободный потолочный запас считают по фактической высоте груза.
Аккумуляторное исполнение
Источник фиксирует аккумулятор AGM 2 x 12 В, 71 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. До заказа нужно понять, будет ли техника работать короткими сериями или почти непрерывно: одинаковая высота мачты не делает две батарейные версии взаимозаменяемыми по эксплуатации.
Габариты и разворот
Габарит JHLIFT JHL12 в этой версии составляет 1710 мм по длине и 820 мм по ширине. Колёсная база 1204 мм и радиус 1425 мм помогают оценить манёвр, но не заменяют пробную разметку в самом узком месте.
Вилы и совместимость с палетой
Размер вил указан как 70/160/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Для операции указан проход 2194 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1425 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Ходовой привод развивает 4 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210x70 и 80х70 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS044292
- номинальная грузоподъёмность: 1200 кг;
- высота подъёма: 3000 мм;
- остаточная грузоподъёмность на полной высоте: 1200 кг;
- мачта в сложенном и выдвинутом положении: 1980/3435 мм;
- вилы: 70/160/1150 мм, наружная ширина 560 мм;
- общий габарит: 1710 x 820 мм;
- батарея: AGM 2 x 12 В, 71 Ач;
- масса техники: 568 кг.
Данные для подбора
В заявке нужны масса груза, его глубина, высота установки, ширина ряда, качество пола и сменная интенсивность. Модель с мачтой 3000 мм выбирают только после проверки остаточной нагрузки 1200 кг и верхнего габарита 3435 мм.
Приёмка техники
До ввода сопоставляют заказ с маркировкой артикула PS044292. Отдельно сверяют мачту 3000 мм и аккумулятор AGM 2 x 12 В, 71 Ач. Холостой подъём, движение и тормоз проверяют до работы с палетой; подтёк, люфт или повреждённый кабель фиксируют сразу.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 1 год или 2000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Перед подъёмом подтверждают массу, центр тяжести и целостность тары. Руки и ноги не размещают под вилами или колёсами. Если упаковка закрывает обзор, движение организуют по правилам предприятия с безопасным направлением и сигнальщиком.
Что указать в заказе
Для счёта используют полный набор признаков: PS044292, 1200 кг, мачта 3000 мм, аккумулятор AGM 2 x 12 В, 71 Ач. В спецификации отдельно повторяют остаточную нагрузку 1200 кг, чтобы номинал не был ошибочно принят за значение на верхней полке.
