JHL12 3000: точная конфигурация

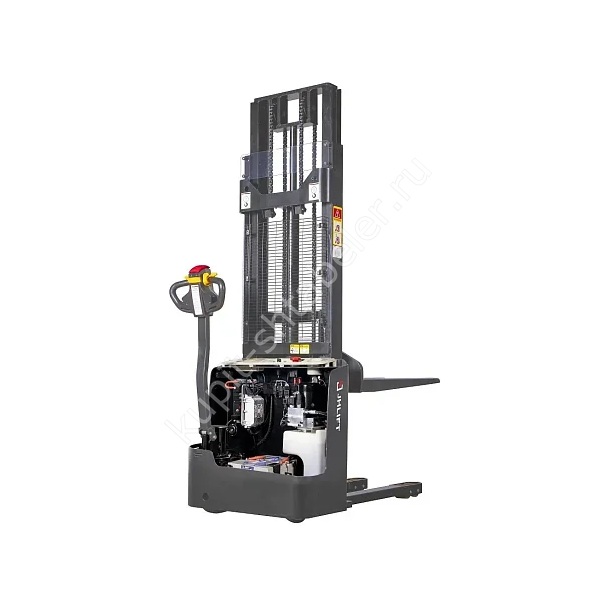

Самоходный штабелёр JHLIFT JHL12 3000 Li-Ion предназначен для штабелирования палет до 1200 кг на стандартных трёхметровых стеллажах. Карточка привязана к артикулу PS044300; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1200 кг, высота подъёма 3000 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Для данной карточки таблица сохраняет 1200 кг остаточной грузоподъёмности на высоте 3000 мм. Это значение относится к точному артикулу и центру тяжести 600 мм. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 1200 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Высота сложенной мачты 1980 мм, полностью выдвинутой 3435 мм. Если маршрут проходит через кузов или ворота, измерение выполняют с запасом, а не впритык к паспортной цифре. Для точной модификации указаны строительная высота 1980 мм и высота мачты в выдвинутом положении 3435 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Ширина штабелёра составляет 820 мм при длине 1710 мм. На повороте нужен радиус 1425 мм; для прохода приведено значение 1952/1997 мм. Покупатель сверяет эти данные с чистым размером между препятствиями. Если груз выходит за палету, его край включают в расчёт, иначе бумажная схема окажется слишком оптимистичной.
Вилы и совместимость с палетой
Вилы имеют размер 70/160/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Совместимость проверяют по карманам поддона и положению поперечных досок. Концы вил должны поддерживать основание без опасного свеса, а грузовые ролики не должны упираться в элементы тары.
Ходовая часть и темп работы
Скорость с грузом равна 4 км/ч, без груза 4.5 км/ч. Подъём с грузом выполняется со скоростью 0,123 м/с. Ходовой двигатель 0,75 квт, двигатель подъёма 2,5 квт, полиуретановые шины. Для уклона указано 5/15 процента с грузом и без него. На мокром или повреждённом полу допустимый режим может быть строже.
Аккумулятор и сменный график
Штабелёр комплектуется литий-ионной батареей 24V/60Ah. Сменный расчёт начинают с числа рейсов, средней массы палеты и количества подъёмов. Затем добавляют простои и доступные окна зарядки. В холодном помещении или при частых разгонах запас энергии расходуется иначе, поэтому номинальной ёмкости недостаточно для обещания точного времени работы.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В документах повторяют PS044300, подъём 3000 мм, центр тяжести 600 мм и аккумулятор 24V 60Ah. Для нестандартного груза расчёт делают заново. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1200 кг;
- остаточная грузоподъёмность на 3000 мм: 1200 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 568 кг.
Приёмка на объекте
Для приёмки готовят чек-лист с артикулом PS044300. В него входят размеры вил, маркировка Li-Ion батареи, работа тормоза и плавность мачты. Ведущее и грузовые колёса должны вращаться без повреждений и постороннего шума. После проверки без груза выполняют один контрольный рейс и записывают результат.
Обслуживание и рабочие ограничения
Масса укомплектованного штабелёра равна 568 кг. Вместе с палетой она определяет нагрузку на рампу, пол кузова и перекрытие. Сервисный журнал ведут с первого дня, отмечая наработку и состояние батареи. Указанный источником срок гарантии 1 год или 2000 моточасов закрепляют в договоре, поскольку карточка сайта сама по себе не заменяет условия поставки.
