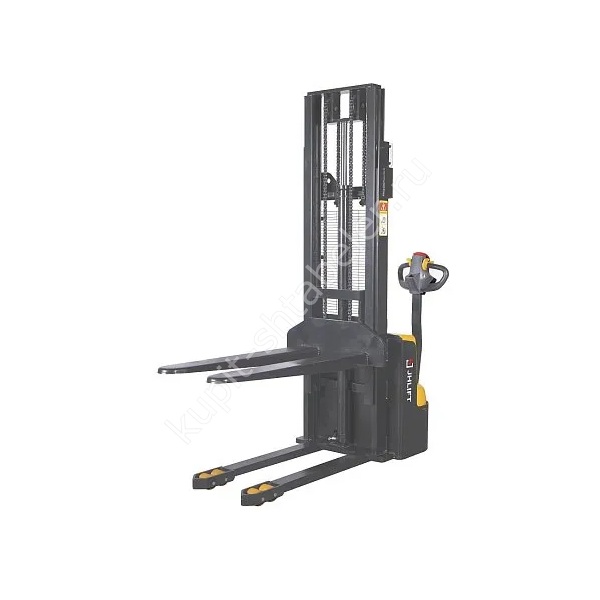

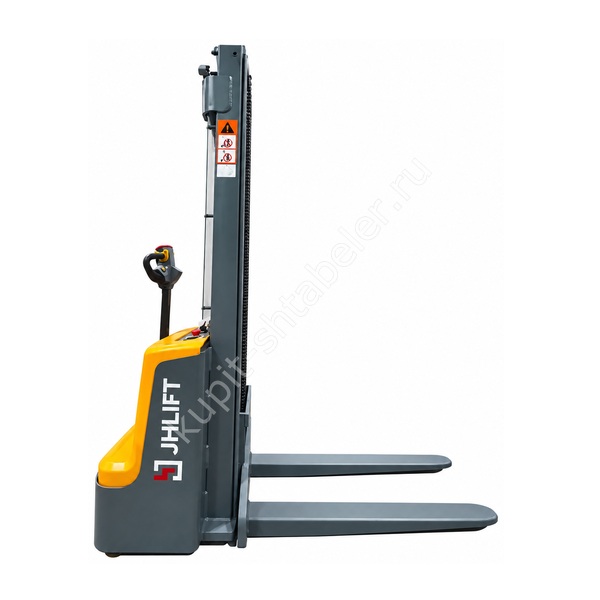

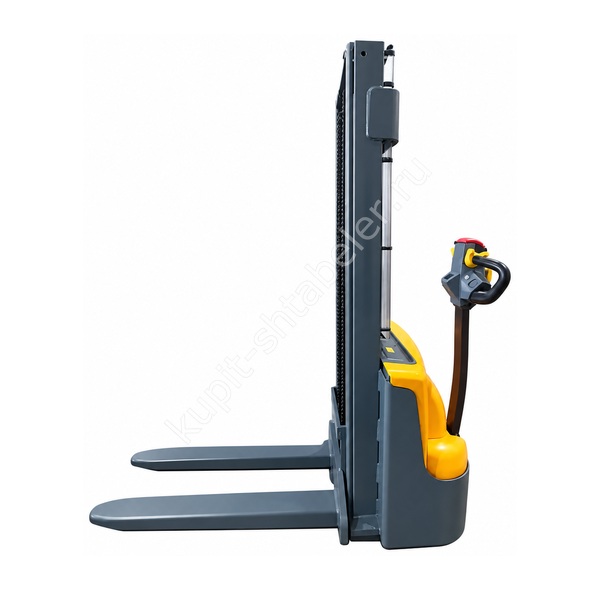

Фото серии
О модели
Точная версия JHLIFT JHL12
Эта версия JHLIFT JHL12 предназначена для стеллажей высотой до 3,3 метра при проверенном верхнем габарите. Для артикула PS044293 подтверждены подъём 3300 мм, нагрузка 1200 кг и аккумулятор AGM 2 x 12 В, 71 Ач. Машина перемещается и поднимает груз электроприводом, оператор сопровождает её с рукоятью управления.
Нагрузка на максимальной высоте
Главное ограничение этой мачты находится не в названии модели, а в нагрузке наверху. При подъёме на 3300 мм зафиксирован остаток 1000 кг при расчётном центре 600 мм. Палета массой 1200 кг не считается автоматически допустимой на верхней отметке.
Мачта и свободное пространство
Проходимость и рабочая высота проверяются разными параметрами. До подъёма мачта занимает 2130 мм, при полном ходе 3735 мм. Для вил заявлено 3300 мм. Самую низкую точку проёма и самую высокую точку зоны хранения измеряют отдельно.
Аккумуляторное исполнение
Артикул PS044293 поставляется с батареей AGM 2 x 12 В, 71 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При расчёте смены полезнее опираться на циклограмму объекта, чем на абстрактное время работы: вес палет, подъём и длина маршрута меняют расход энергии.
Габариты и разворот
Для этой карточки надёжно подтверждены ширина 820 мм, колёсная база 1204 мм и радиус разворота 1425 мм. Значение длины в исходной таблице неоднозначно, поэтому его не выдаём за точный общий габарит. Перед заказом длину машины сверяют по паспорту поставляемой версии.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 70/160/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Для операции указан проход 2194 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1425 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Для перемещения указаны 4/4,5 км/ч с грузом и без него. Самоходный привод снимает ручное усилие на длинном пути, но оператор остаётся рядом с машиной. Маршрут должен быть отделён от встречного движения людей.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210x70 и 80х70 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS044293
- номинальная грузоподъёмность: 1200 кг;
- высота подъёма: 3300 мм;
- остаточная грузоподъёмность на полной высоте: 1000 кг;
- мачта в сложенном и выдвинутом положении: 2130/3735 мм;
- вилы: 70/160/1150 мм, наружная ширина 560 мм;
- общая ширина: 820 мм;
- батарея: AGM 2 x 12 В, 71 Ач;
- масса техники: 579 кг.
Данные для подбора
Чтобы подтвердить JHLIFT JHL12 3300, менеджеру сообщают параметры палеты, высоту яруса, длину пути и график зарядки. Номинальные 1200 кг сами по себе недостаточны: наверху действует предел 1000 кг.
Приёмка техники
На объекте подтверждают код PS044293, батарею AGM 2 x 12 В, 71 Ач и заявленный подъём 3300 мм. Осмотр охватывает вилы, ролики, цепи, мачту и разъёмы. Пробу с грузом проводят ответственные сотрудники, не начиная с верхнего яруса.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 1 год или 2000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Вилы вводят полностью и симметрично, маршрут освобождают заранее. Двигаться с грузом на рабочей высоте нельзя. Любой необычный звук, рывок или смещение упаковки требует опустить палету и вывести машину из работы до проверки.
Что указать в заказе
В документах записывают JHLIFT JHL12 3300, артикул PS044293 и батарею AGM 2 x 12 В, 71 Ач. Отдельно подтверждают нагрузку на требуемой полке. Такой порядок исключает отгрузку похожей версии с другой мачтой или аккумулятором.
