JHL12 3300: точная конфигурация

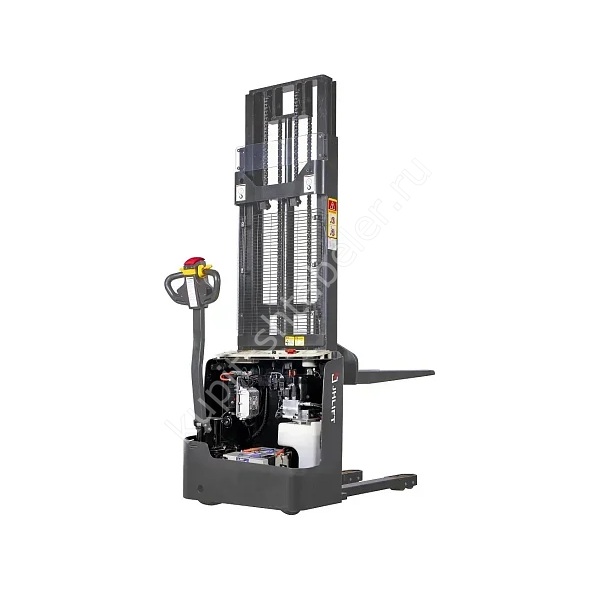

Самоходный штабелёр JHLIFT JHL12 3300 Li-Ion предназначен для работы на ярусе до 3300 мм с палетами, масса которых на этой высоте не превышает 1000 кг. Карточка привязана к артикулу PS044301; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1200 кг, высота подъёма 3300 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Номинальные 1200 кг доступны не во всём диапазоне мачты. Для высоты 3300 мм источник указывает остаточную грузоподъёмность 1000 кг. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 1000 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Сложенная мачта имеет высоту 2130 мм, а выдвинутая 3735 мм. До заказа проверяют не только стеллаж, но и ворота по пути от зоны приёмки. Для точной модификации указаны строительная высота 2130 мм и высота мачты в выдвинутом положении 3735 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Для предварительной разметки используют три размера: длину 1710 мм, ширину 820 мм и радиус разворота 1425 мм. Значение рабочего прохода в карточке: 1952/1997 мм. Оно не равно ширине пустого коридора, потому что при манёвре участвуют палета и рукоять. Фактический маршрут лучше проверить с макетом габарита на полу.
Вилы и совместимость с палетой
Геометрия вил для артикула зафиксирована как 70/160/1150 мм. При длине 1150 мм наружная ширина составляет 560 мм. Замер палеты проводят под фактическим грузом, поскольку повреждённые доски и деформированные карманы уменьшают просвет. Поддон должен садиться на вилы без удара и перекоса.

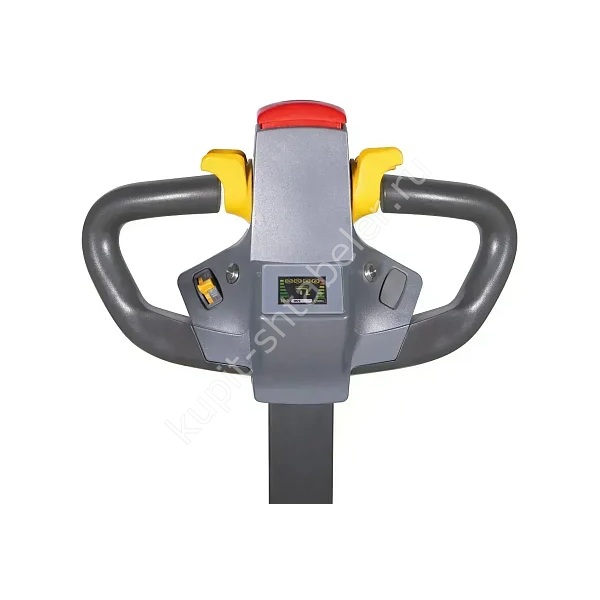

Ходовая часть и темп работы
По паспорту движения этой комплектации: 4 км/ч с палетой и 4.5 км/ч без неё. Скорость подъёма под нагрузкой 0,123 м/с. В состав ходовой части входят ходовой двигатель 0,75 кВт, двигатель подъёма 2,5 кВт, полиуретановые шины. Значение для уклона 5/15 процента используют только на ровном покрытии с достаточным тормозным путём.
Аккумулятор и сменный график
Питание обеспечивает Li-Ion батарея 24V/60Ah. Её оценивают не по одной ёмкости, а по рабочему циклу склада. Полезно записать количество перемещений за час и долю рейсов с полной массой. При промежуточной зарядке заранее определяют безопасное место с подходящей сетью и возможностью осмотра разъёма.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В спецификации фиксируют JHL12 3300, PS044301 и 1000 кг на максимальной высоте. Если палета тяжелее, её нельзя поднимать на этот ярус только на основании номинала 1200 кг. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1200 кг;
- остаточная грузоподъёмность на 3300 мм: 1000 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 579 кг.
Приёмка на объекте
Для приёмки готовят чек-лист с артикулом PS044301. В него входят размеры вил, маркировка Li-Ion батареи, работа тормоза и плавность мачты. Ведущее и грузовые колёса должны вращаться без повреждений и постороннего шума. После проверки без груза выполняют один контрольный рейс и записывают результат.
Обслуживание и рабочие ограничения
С учётом АКБ машина весит 579 кг. Это значение входит в расчёт нагрузки на настил и погрузочную рампу. Интервалы осмотра зависят от часов работы, пыли и состояния пола. Гарантия в исходной карточке: 1 год или 2000 моточасов. Договор поставки должен уточнять порядок обращения и перечень расходных деталей.
