JHL12 3500: точная конфигурация

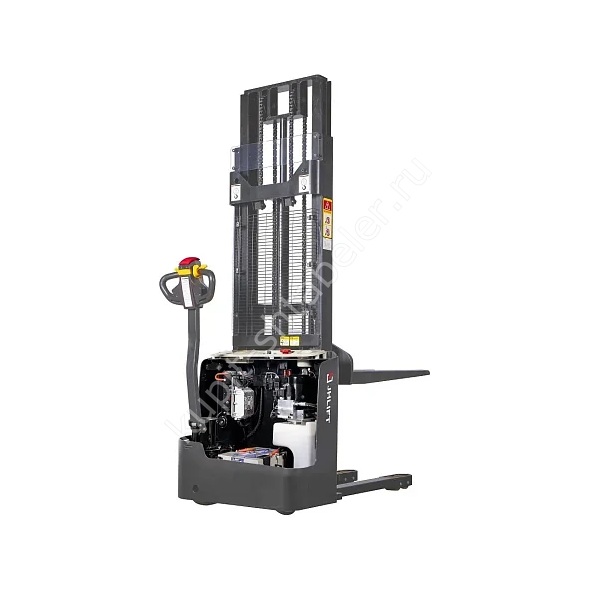

Самоходный штабелёр JHLIFT JHL12 3500 Li-Ion предназначен для обслуживания стеллажей до 3500 мм с грузом до 800 кг в верхнем положении. Карточка привязана к артикулу PS044304; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1200 кг, высота подъёма 3500 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Эта версия даёт ещё 200 мм по сравнению с JHL12 3300, но остаточная грузоподъёмность снижается до 800 кг. Выбор зависит от реальной массы верхней палеты. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 800 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Строительная высота 2230 мм и полная высота 3935 мм требуют проверки ворот, потолка и инженерных трасс. Особенно важен вертикальный запас при въезде в стеллаж. Для точной модификации указаны строительная высота 2230 мм и высота мачты в выдвинутом положении 3935 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Длина машины 1710 мм, общая ширина 820 мм, радиус разворота 1425 мм. Для рабочего прохода источник приводит 2194 мм. При проверке плана склада к этим размерам добавляют палету, выступ упаковки и место для движения рукояти. Стойки, отбойники и ограждения уменьшают полезную ширину, поэтому замеряют именно свободное пространство на самом сложном повороте.
Вилы и совместимость с палетой
Геометрия вил для артикула зафиксирована как 70/160/1150 мм. При длине 1150 мм наружная ширина составляет 560 мм. Замер палеты проводят под фактическим грузом, поскольку повреждённые доски и деформированные карманы уменьшают просвет. Поддон должен садиться на вилы без удара и перекоса.
Ходовая часть и темп работы
Скорость с грузом равна 4 км/ч, без груза 4.5 км/ч. Подъём с грузом выполняется со скоростью 0,123 м/с. Ходовой двигатель 0,75 квт, двигатель подъёма 2,5 квт, полиуретановые шины. Для уклона указано 5/10 процента с грузом и без него. На мокром или повреждённом полу допустимый режим может быть строже.
Аккумулятор и сменный график
В точной комплектации стоит Li-Ion батарея 24V/60Ah. До покупки рассчитывают продолжительность активного движения и число подъёмов за смену. Если техника работает в холоде или долго стоит с включённым питанием, это учитывают отдельно. Зарядное место не размещают у края рампы и в узком проходе.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В заявке указывают PS044304, подъём 3500 мм и 800 кг остаточной грузоподъёмности. К запросу прикладывают высоту балки и массу самой тяжёлой палеты верхнего яруса. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1200 кг;
- остаточная грузоподъёмность на 3500 мм: 800 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 591 кг.
Приёмка на объекте

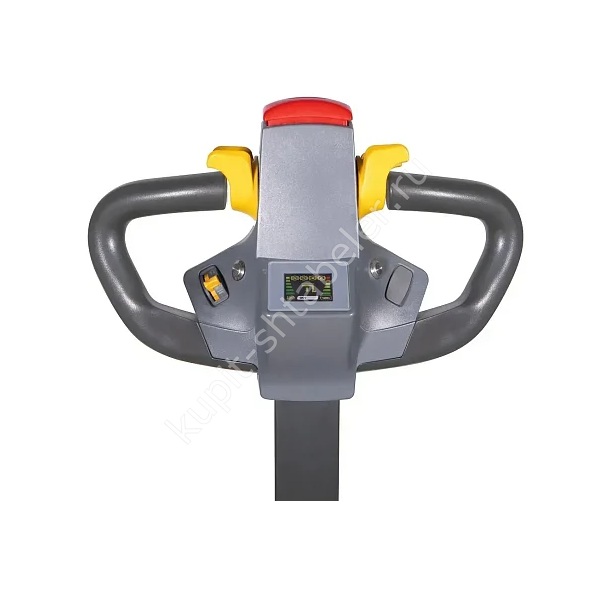

На объекте сначала находят маркировку PS044304, сверяют аккумулятор и комплект документов. Рукоять, торможение, аварийный реверс и звуковой сигнал испытывают без груза. Пробный подъём проводят с палетой, масса которой известна. Результат, серийный номер и состояние батареи фиксируют в акте ввода.
Обслуживание и рабочие ограничения
Масса укомплектованного штабелёра равна 591 кг. Вместе с палетой она определяет нагрузку на рампу, пол кузова и перекрытие. Сервисный журнал ведут с первого дня, отмечая наработку и состояние батареи. Указанный источником срок гарантии 1 год или 2000 моточасов закрепляют в договоре, поскольку карточка сайта сама по себе не заменяет условия поставки.
