JHL15 2000: точная конфигурация

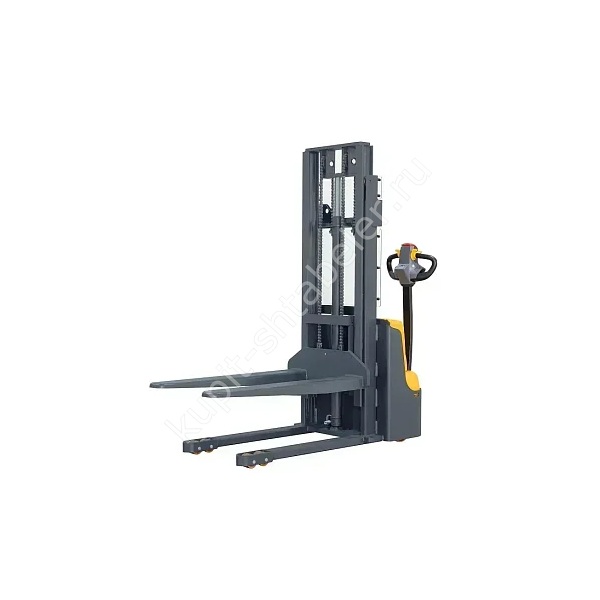

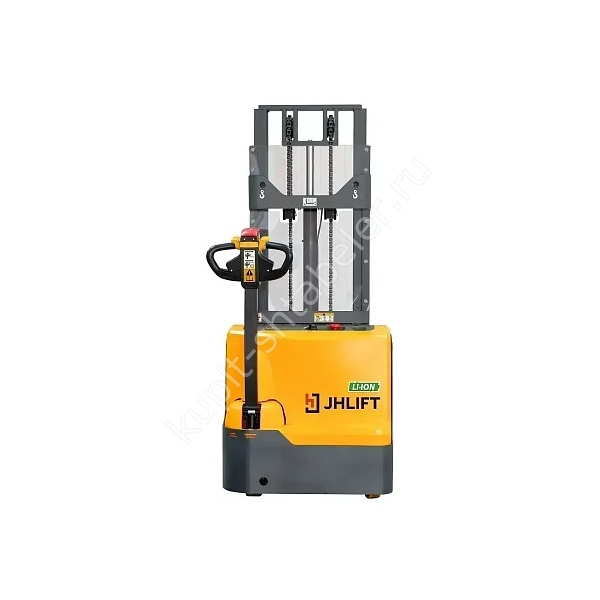

Самоходный штабелёр JHLIFT JHL15 2000 Li-Ion предназначен для работы с палетами до 1500 кг на высоте до 2000 мм и в помещениях с невысокими проёмами. Карточка привязана к артикулу PS046604; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 2000 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Строительная высота составляет 1480 мм, а таблица указывает 1500 кг остаточной грузоподъёмности на 2000 мм. Это исполнение выбирают ради низкой мачты, а не ради лишней высоты. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 1500 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Мачта в рабочем положении достигает 2435 мм. На коротком маршруте проверяют проход 1952 мм, радиус разворота 1490 мм и запас вокруг палеты. Для точной модификации указаны строительная высота 1480 мм и высота мачты в выдвинутом положении 2435 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Корпус имеет длину 1710 мм и ширину 820 мм. Радиус разворота равен 1490 мм, рабочий проход указан как 1952 мм. Эти размеры переносят на схему маршрута вместе с контуром груза. Отдельно отмечают узкие ворота, колонны и участки встречного движения, где штабелёру понадобится дополнительный запас.
Вилы и совместимость с палетой
Размер вил в спецификации записан как 70/160/1150 мм. Длина равна 1150 мм, расстояние по наружным сторонам 560 мм. Перед заказом измеряют все используемые поддоны, включая ремонтированные и нестандартные. Разница в основании иногда незаметна сверху, но мешает заходу роликов или правильному размещению центра тяжести.
Ходовая часть и темп работы
По паспорту движения этой комплектации: 4 км/ч с палетой и 4.6 км/ч без неё. Скорость подъёма под нагрузкой 0,08 м/с. В состав ходовой части входят ходовой двигатель 0,75 кВт, двигатель подъёма 2,2 кВт, полиуретановые шины. Значение для уклона 5/15 процента используют только на ровном покрытии с достаточным тормозным путём.
Аккумулятор и сменный график
В точной комплектации стоит Li-Ion батарея 24V/60Ah. До покупки рассчитывают продолжительность активного движения и число подъёмов за смену. Если техника работает в холоде или долго стоит с включённым питанием, это учитывают отдельно. Зарядное место не размещают у края рампы и в узком проходе.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В счёте фиксируют JHL15 2000, PS046604 и батарею 24V 60Ah. При приёмке измеряют сложенную мачту и сверяют допустимую массу на рабочей высоте. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 2000 мм: 1500 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 523 кг.
Приёмка на объекте
Приёмку начинают с артикула PS046604 и паспортной таблички. Измеряют вилы и сложенную мачту, осматривают колёса, цепи и гидравлические соединения. После холостого цикла выполняют пробу с безопасной контрольной палетой. Машину не принимают только по совпадению цвета и названия серии.
Обслуживание и рабочие ограничения
Масса укомплектованного штабелёра равна 523 кг. Вместе с палетой она определяет нагрузку на рампу, пол кузова и перекрытие. Сервисный журнал ведут с первого дня, отмечая наработку и состояние батареи. Указанный источником срок гарантии 1 год или 2000 моточасов закрепляют в договоре, поскольку карточка сайта сама по себе не заменяет условия поставки.
