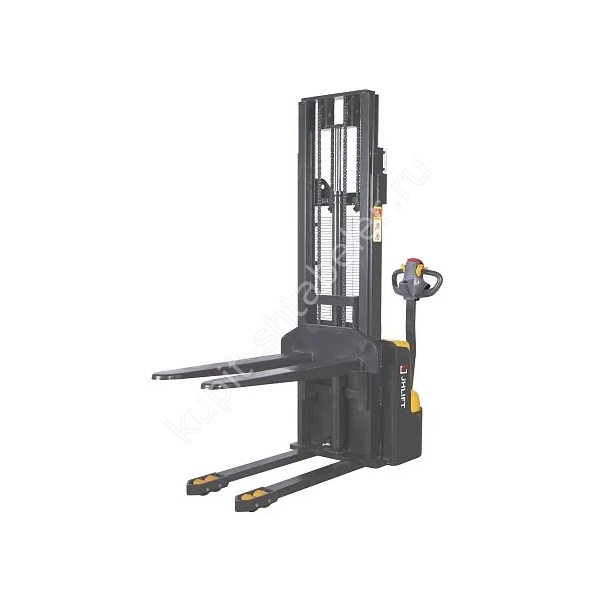

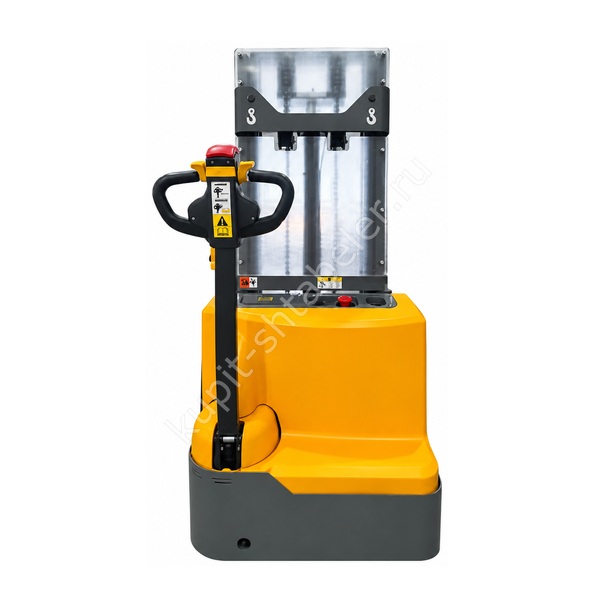

Фото серии
О модели
Точная версия JHLIFT JHL15
Позиция PS042289 фиксирует конкретный самоходный штабелёр JHLIFT JHL15: 1500 кг, мачта 2500 мм, питание AGM 2 x 12 В, 71 Ач. Эти данные нельзя переносить на соседнюю версию с другой высотой или типом батареи, даже если внешние фотографии серии похожи.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 2500 мм заявлено 1500 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Проходимость и рабочая высота проверяются разными параметрами. До подъёма мачта занимает 1730 мм, при полном ходе 2935 мм. Для вил заявлено 2500 мм. Самую низкую точку проёма и самую высокую точку зоны хранения измеряют отдельно.

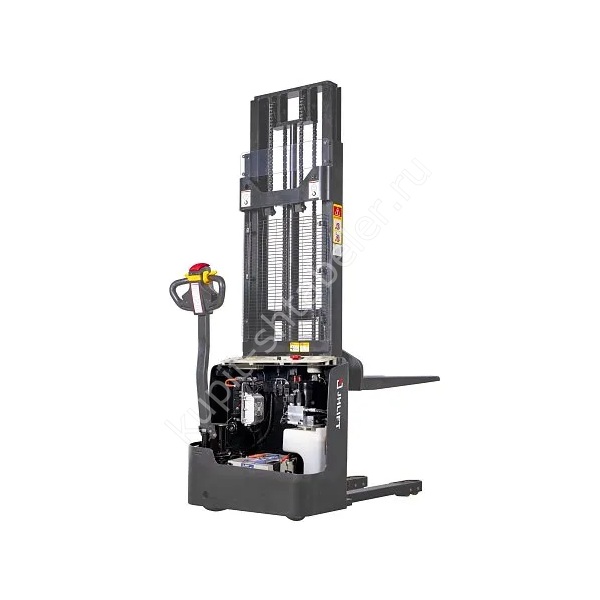

Аккумуляторное исполнение
Артикул PS042289 поставляется с батареей AGM 2 x 12 В, 71 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При расчёте смены полезнее опираться на циклограмму объекта, чем на абстрактное время работы: вес палет, подъём и длина маршрута меняют расход энергии.
Габариты и разворот
Ширина штабелёра составляет 820 мм, база колёс 1204 мм, радиус поворота 1490 мм. Исходная строка длины противоречит структуре семейства, поэтому для разметки маршрута нужен подтверждённый габарит из паспорта и замер реальной палеты.
Вилы и совместимость с палетой
Размер вил указан как 70/160/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Для операции указан проход 1952/1997 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1490 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Скорость хода составляет до 4 км/ч под нагрузкой и 4,6 км/ч порожняком. Реальную выработку считают по полному циклу, включая вход под палету, остановку, подъём и точную установку на балку.
Колёса и покрытие
Размер передних колёс 210х70 мм, задних 80х70 мм; материал полиуретан. Небольшое препятствие под нагрузкой меняет устойчивость и торможение. Поэтому кабельные каналы, упаковочную ленту и крошку удаляют до начала смены.
Характеристики артикула PS042289
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 2500 мм;
- остаточная грузоподъёмность на полной высоте: 1500 кг;
- мачта в сложенном и выдвинутом положении: 1730/2935 мм;
- вилы: 70/160/1150 мм, наружная ширина 560 мм;
- общая ширина: 820 мм;
- батарея: AGM 2 x 12 В, 71 Ач;
- масса техники: 560 кг.
Данные для подбора
Чтобы подтвердить JHLIFT JHL15 2500, менеджеру сообщают параметры палеты, высоту яруса, длину пути и график зарядки. Номинальные 1500 кг сами по себе недостаточны: наверху действует предел 1500 кг.
Приёмка техники
До ввода сопоставляют заказ с маркировкой артикула PS042289. Отдельно сверяют мачту 2500 мм и аккумулятор AGM 2 x 12 В, 71 Ач. Холостой подъём, движение и тормоз проверяют до работы с палетой; подтёк, люфт или повреждённый кабель фиксируют сразу.
Обслуживание и зарядка
В ежесменный осмотр входят колёса, вилы, цепи, мачта, тормоз и состояние батареи. Интервалы обслуживания берут из паспорта поставленной машины. Гарантия источника указана как 1 год или 2000 моточасов, но она не отменяет журнал осмотров и своевременную остановку при неисправности.
Безопасная работа
Номинальные значения относятся к устойчивому грузу на исправном поддоне. Разворот на уклоне, удар в стойку или резкое торможение меняют устойчивость. Люди должны находиться вне траектории вил и зоны возможного падения палеты.
Что указать в заказе
Коммерческий запрос должен содержать код PS042289, высоту 2500 мм и исполнение AGM 2 x 12 В, 71 Ач. Текущая цена связана с товарной записью и обновляется вместе с метаданными. Соседнюю карточку нельзя подменять только из-за похожего названия.
