JHL15 2500: точная конфигурация

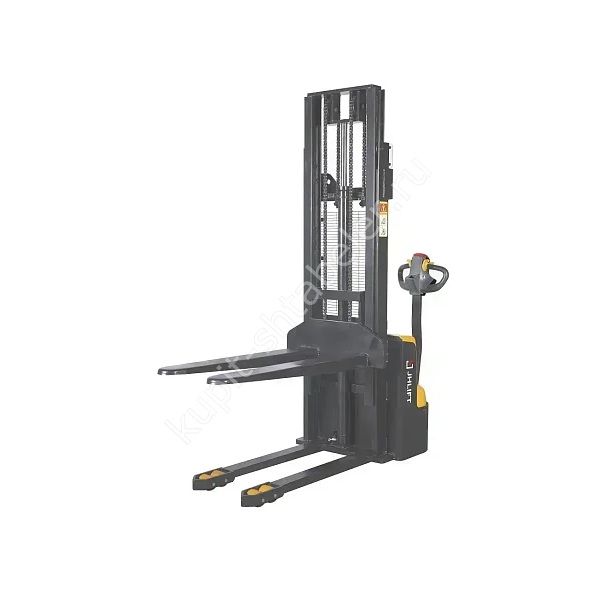

Самоходный штабелёр JHLIFT JHL15 2500 Li-Ion предназначен для перемещения и укладки палет до 1500 кг на нижних ярусах до 2500 мм. Карточка привязана к артикулу PS044295; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 2500 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
По точной таблице остаточная грузоподъёмность на высоте 2500 мм равна 1500 кг. Эта конфигурация даёт полный номинал без перехода к высокой мачте. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 1500 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Проходимость оценивают по сложенной мачте и общей ширине 820 мм. В повороте учитывают радиус 1490 мм, длину палеты и положение рукояти. Для точной модификации указаны строительная высота 1730 мм и высота мачты в выдвинутом положении 2935 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Для предварительной разметки используют три размера: длину 1710 мм, ширину 820 мм и радиус разворота 1490 мм. Значение рабочего прохода в карточке: 1952/1997 мм. Оно не равно ширине пустого коридора, потому что при манёвре участвуют палета и рукоять. Фактический маршрут лучше проверить с макетом габарита на полу.
Вилы и совместимость с палетой
Вилы имеют размер 70/160/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Совместимость проверяют по карманам поддона и положению поперечных досок. Концы вил должны поддерживать основание без опасного свеса, а грузовые ролики не должны упираться в элементы тары.
Ходовая часть и темп работы
Рабочий темп ограничен скоростью 4 км/ч с палетой и 4.6 км/ч без груза. Вилы под нагрузкой поднимаются со скоростью 0,08 м/с. Для модификации указаны ходовой двигатель 0,75 кВт, двигатель подъёма 2,2 кВт, полиуретановые шины. Уклон 5/15 процента не следует считать разрешением ездить по любому пандусу: важны покрытие, борта и тормозной путь.
Аккумулятор и сменный график
Питание обеспечивает Li-Ion батарея 24V/60Ah. Её оценивают не по одной ёмкости, а по рабочему циклу склада. Полезно записать количество перемещений за час и долю рейсов с полной массой. При промежуточной зарядке заранее определяют безопасное место с подходящей сетью и возможностью осмотра разъёма.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В заявке пишут JHL15 2500, PS044295, центр тяжести 600 мм и вилы 1150 мм. Если центр тяжести смещён, допустимую массу должен подтвердить поставщик. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 2500 мм: 1500 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 560 кг.
Приёмка на объекте
Приёмку начинают с артикула PS044295 и паспортной таблички. Измеряют вилы и сложенную мачту, осматривают колёса, цепи и гидравлические соединения. После холостого цикла выполняют пробу с безопасной контрольной палетой. Машину не принимают только по совпадению цвета и названия серии.
Обслуживание и рабочие ограничения
Масса штабелёра с аккумулятором 560 кг. Для въезда в лифт, кузов или на мезонин к ней прибавляют груз. Обслуживание планируют по руководству и наработке, а не только по календарю. Источник указывает гарантию 1 год или 2000 моточасов; конкретные условия подтверждают в договоре и сохраняют вместе с серийным номером.
