JHL15 3000: точная конфигурация

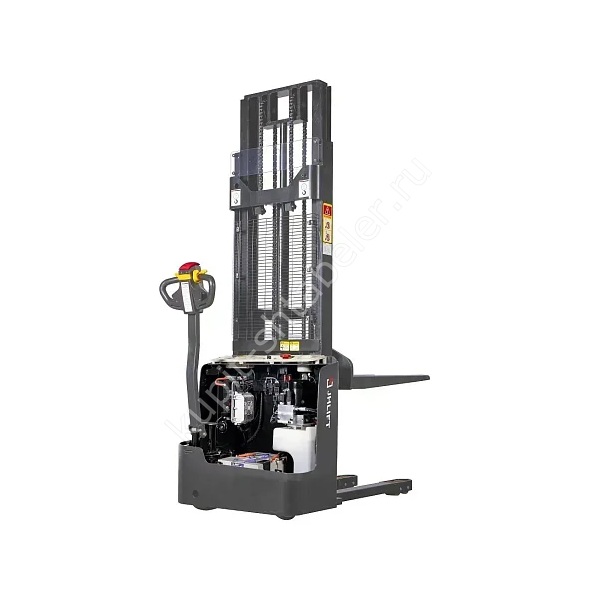

Самоходный штабелёр JHLIFT JHL15 3000 Li-Ion предназначен для обслуживания трёхметровых стеллажей с палетами до 1200 кг на верхней точке. Карточка привязана к артикулу PS044296; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 3000 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Номинал машины 1500 кг, но на 3000 мм источник указывает 1200 кг. Эта разница должна попасть в подбор и инструктаж оператора. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 1200 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Перед заказом измеряют высоту ворот, потолок над стеллажом и самое узкое место разворота. Корпус шириной 820 мм не равен требуемому рабочему коридору. Для точной модификации указаны строительная высота 1980 мм и высота мачты в выдвинутом положении 3435 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Корпус имеет длину 1710 мм и ширину 820 мм. Радиус разворота равен 1490 мм, рабочий проход указан как 1952/1997 мм. Эти размеры переносят на схему маршрута вместе с контуром груза. Отдельно отмечают узкие ворота, колонны и участки встречного движения, где штабелёру понадобится дополнительный запас.
Вилы и совместимость с палетой
Геометрия вил для артикула зафиксирована как 70/160/1150 мм. При длине 1150 мм наружная ширина составляет 560 мм. Замер палеты проводят под фактическим грузом, поскольку повреждённые доски и деформированные карманы уменьшают просвет. Поддон должен садиться на вилы без удара и перекоса.
Ходовая часть и темп работы
Рабочий темп ограничен скоростью 4 км/ч с палетой и 4.6 км/ч без груза. Вилы под нагрузкой поднимаются со скоростью 0,08 м/с. Для модификации указаны ходовой двигатель 0,75 кВт, двигатель подъёма 2,2 кВт, полиуретановые шины. Уклон 5/15 процента не следует считать разрешением ездить по любому пандусу: важны покрытие, борта и тормозной путь.
Аккумулятор и сменный график
Источник указывает Li-Ion аккумулятор 24V/60Ah. Для подбора батареи составляют график: длина маршрута, палет в час, число смен и перерывы. Зарядную точку располагают вне проезда, кабель не должен пересекать путь людей. Температура и состояние пола тоже влияют на реальный расход энергии.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В спецификации закрепляют PS044296, высоту 3000 мм и остаточные 1200 кг. На объекте маркируют максимальную массу палеты для верхнего яруса. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 3000 мм: 1200 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 570 кг.
Приёмка на объекте
Для приёмки готовят чек-лист с артикулом PS044296. В него входят размеры вил, маркировка Li-Ion батареи, работа тормоза и плавность мачты. Ведущее и грузовые колёса должны вращаться без повреждений и постороннего шума. После проверки без груза выполняют один контрольный рейс и записывают результат.
Обслуживание и рабочие ограничения
Рабочая масса с батареей составляет 570 кг. Её нельзя вычитать из суммарной нагрузки на лифт или кузов. В ежедневный осмотр включают колёса, вилы, цепи, заряд и отсутствие подтеков. Для товара заявлена гарантия 1 год или 2000 моточасов; перед оплатой проверяют, кто и где выполняет гарантийное обслуживание.
