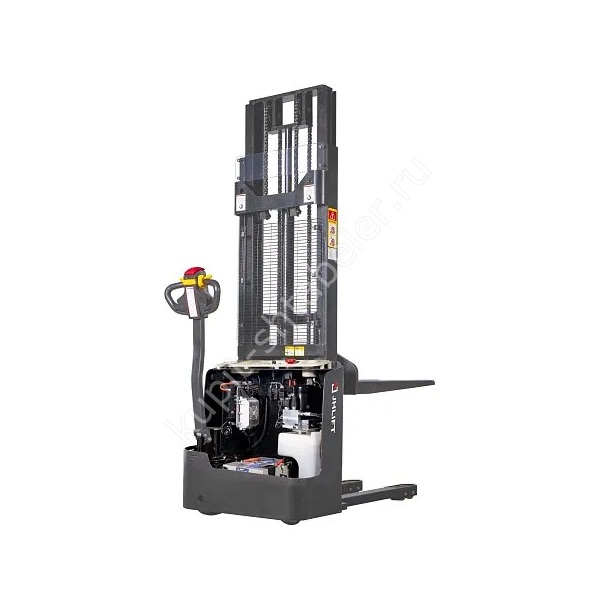

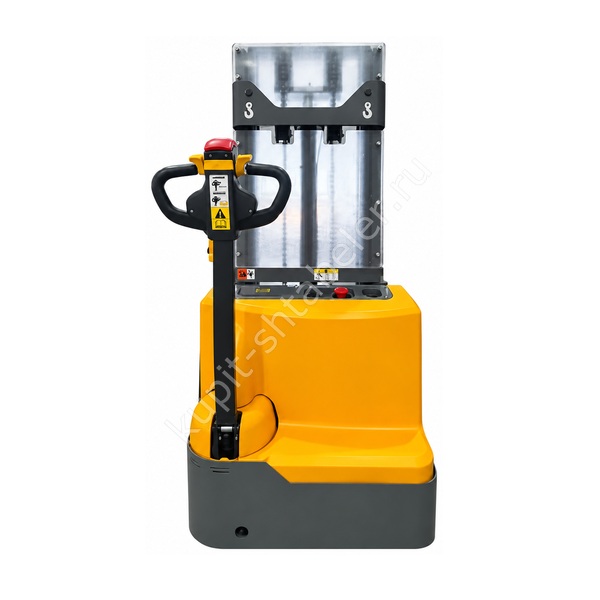

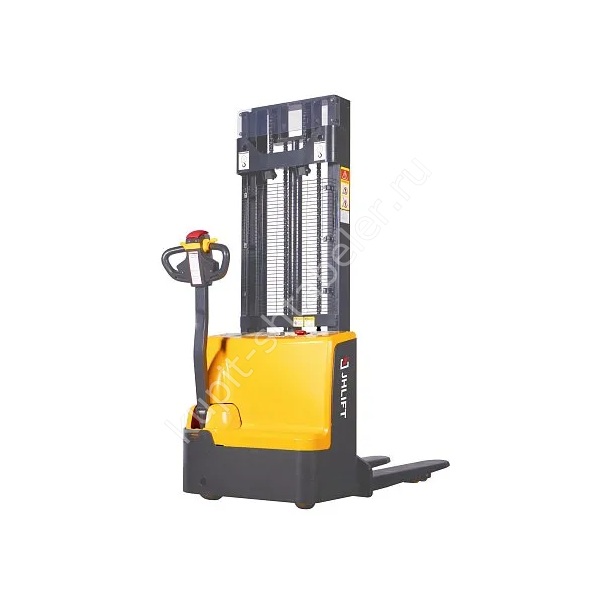

Фото серии
О модели
Точная версия JHLIFT JHL15
JHLIFT JHL15 в позиции PS042264 является сопровождаемым самоходным штабелёром для стеллажей высотой до 3,3 метра при проверенном верхнем габарите. Точная модификация поднимает 1500 кг от пола и имеет мачту на 3300 мм. Установлена батарея AGM 2 x 12 В, 71 Ач; это отдельная товарная версия, а не вариант, выбираемый после заказа.
Нагрузка на максимальной высоте
Главное ограничение этой мачты находится не в названии модели, а в нагрузке наверху. При подъёме на 3300 мм зафиксирован остаток 1000 кг при расчётном центре 600 мм. Палета массой 1500 кг не считается автоматически допустимой на верхней отметке.
Мачта и свободное пространство
Проходимость и рабочая высота проверяются разными параметрами. До подъёма мачта занимает 2130 мм, при полном ходе 3735 мм. Для вил заявлено 3300 мм. Самую низкую точку проёма и самую высокую точку зоны хранения измеряют отдельно.
Аккумуляторное исполнение
Энергосистема этой позиции указана как AGM 2 x 12 В, 71 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. Зарядное место не оставляют на потом: его расположение, кабель, защита и режим доступа входят в подготовку склада к вводу машины.
Габариты и разворот
Для карты маршрута используют длину 1710 мм, ширину 820 мм и радиус поворота 1490 мм. База колёс равна 1204 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 70/160/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Для операции указан проход 1952/1997 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1490 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Ходовой привод развивает 4 км/ч с палетой и 4,6 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
На машине установлены полиуретан колёса: передние 210x70 мм и задние 80х70 мм. Они рассчитаны на ровное твёрдое покрытие. Стыки плит, пороги, мусор и выбоины увеличивают ударную нагрузку и раскачивают поднятую палету.
Характеристики артикула PS042264
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3300 мм;
- остаточная грузоподъёмность на полной высоте: 1000 кг;
- мачта в сложенном и выдвинутом положении: 2130/3735 мм;
- вилы: 70/160/1150 мм, наружная ширина 560 мм;
- общий габарит: 1710 x 820 мм;
- батарея: AGM 2 x 12 В, 71 Ач;
- масса техники: 588 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 3300 мм: для этой версии подтверждено только 1000 кг остатка.
Приёмка техники
Приёмка начинается с таблички: PS042264, JHLIFT JHL15, 3300 мм, AGM 2 x 12 В, 71 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
В ежесменный осмотр входят колёса, вилы, цепи, мачта, тормоз и состояние батареи. Интервалы обслуживания берут из паспорта поставленной машины. Гарантия источника указана как 1 год или 2000 моточасов, но она не отменяет журнал осмотров и своевременную остановку при неисправности.
Безопасная работа
Вилы вводят полностью и симметрично, маршрут освобождают заранее. Двигаться с грузом на рабочей высоте нельзя. Любой необычный звук, рывок или смещение упаковки требует опустить палету и вывести машину из работы до проверки.
Что указать в заказе
В документах записывают JHLIFT JHL15 3300, артикул PS042264 и батарею AGM 2 x 12 В, 71 Ач. Отдельно подтверждают нагрузку на требуемой полке. Такой порядок исключает отгрузку похожей версии с другой мачтой или аккумулятором.
