JHL15 3300: точная конфигурация

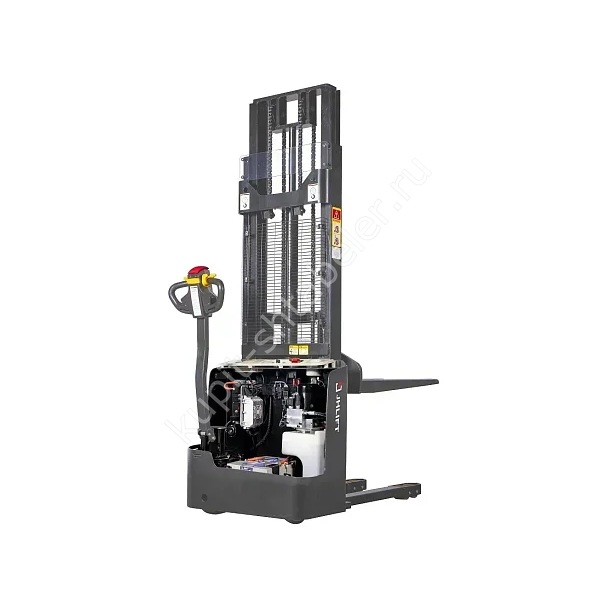

Самоходный штабелёр JHLIFT JHL15 3300 Li-Ion предназначен для укладки палет на высоту до 3300 мм при массе верхнего груза не более 1000 кг. Карточка привязана к артикулу PS044297; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 3300 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Дополнительная высота по сравнению с JHL15 3000 уменьшает указанную остаточную грузоподъёмность до 1000 кг. Сравнивать модели нужно по паре высота плюс масса. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 1000 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
На схеме склада отмечают ворота, балки и зоны пересечения потоков. Радиус разворота 1490 мм проверяют с фактической палетой, а не с пустыми вилами. Для точной модификации указаны строительная высота 2130 мм и высота мачты в выдвинутом положении 3735 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Ширина штабелёра составляет 820 мм при длине 1710 мм. На повороте нужен радиус 1490 мм; для прохода приведено значение 1952/1997 мм. Покупатель сверяет эти данные с чистым размером между препятствиями. Если груз выходит за палету, его край включают в расчёт, иначе бумажная схема окажется слишком оптимистичной.
Вилы и совместимость с палетой
Вилы имеют размер 70/160/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Совместимость проверяют по карманам поддона и положению поперечных досок. Концы вил должны поддерживать основание без опасного свеса, а грузовые ролики не должны упираться в элементы тары.
Ходовая часть и темп работы
Скорость с грузом равна 4 км/ч, без груза 4.6 км/ч. Подъём с грузом выполняется со скоростью 0,08 м/с. Ходовой двигатель 0,75 квт, двигатель подъёма 2,2 квт, полиуретановые шины. Для уклона указано 5/15 процента с грузом и без него. На мокром или повреждённом полу допустимый режим может быть строже.
Аккумулятор и сменный график
Штабелёр комплектуется литий-ионной батареей 24V/60Ah. Сменный расчёт начинают с числа рейсов, средней массы палеты и количества подъёмов. Затем добавляют простои и доступные окна зарядки. В холодном помещении или при частых разгонах запас энергии расходуется иначе, поэтому номинальной ёмкости недостаточно для обещания точного времени работы.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. Заказ содержит JHL15 3300, PS044297 и предел 1000 кг на максимальной высоте. Массу груза подтверждают по упаковочному листу или весам. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 3300 мм: 1000 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 588 кг.
Приёмка на объекте

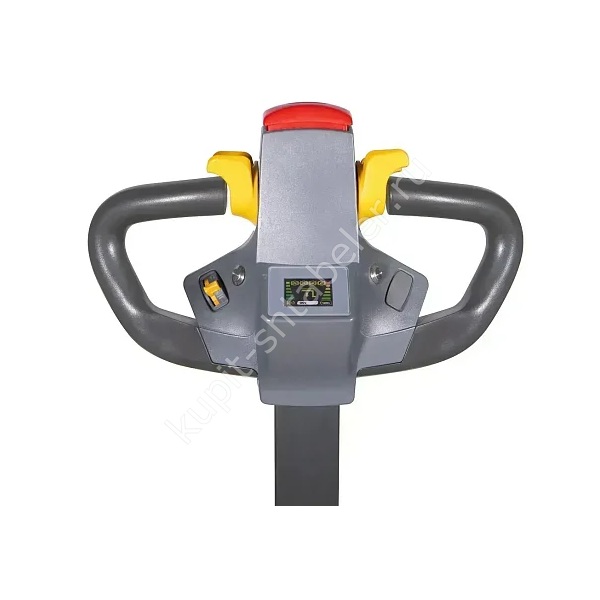

На объекте сначала находят маркировку PS044297, сверяют аккумулятор и комплект документов. Рукоять, торможение, аварийный реверс и звуковой сигнал испытывают без груза. Пробный подъём проводят с палетой, масса которой известна. Результат, серийный номер и состояние батареи фиксируют в акте ввода.
Обслуживание и рабочие ограничения
Масса штабелёра с аккумулятором 588 кг. Для въезда в лифт, кузов или на мезонин к ней прибавляют груз. Обслуживание планируют по руководству и наработке, а не только по календарю. Источник указывает гарантию 1 год или 2000 моточасов; конкретные условия подтверждают в договоре и сохраняют вместе с серийным номером.
