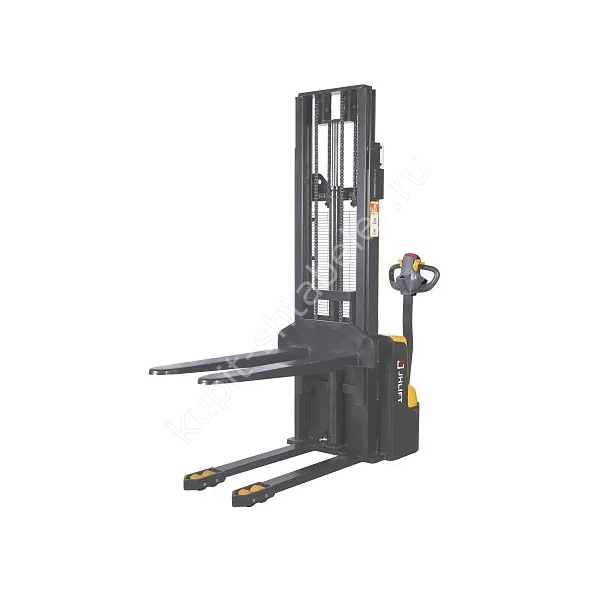

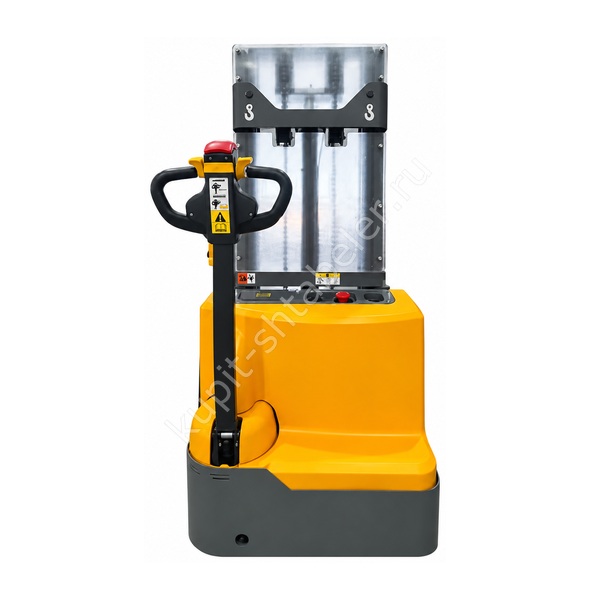

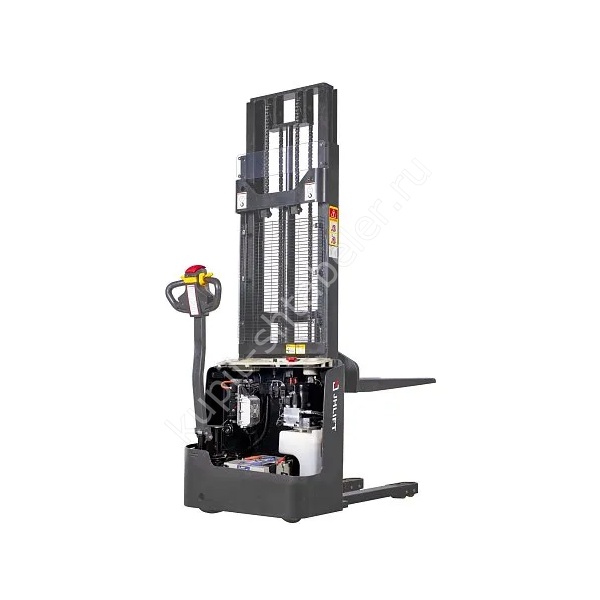

Фото серии
О модели
Точная версия JHLIFT JHL15
Позиция PS042291 фиксирует конкретный самоходный штабелёр JHLIFT JHL15: 1500 кг, мачта 3500 мм, питание AGM 2 x 12 В, 71 Ач. Эти данные нельзя переносить на соседнюю версию с другой высотой или типом батареи, даже если внешние фотографии серии похожи.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 3500 мм заявлено 800 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Проходимость и рабочая высота проверяются разными параметрами. До подъёма мачта занимает 2230 мм, при полном ходе 3935 мм. Для вил заявлено 3500 мм. Самую низкую точку проёма и самую высокую точку зоны хранения измеряют отдельно.
Аккумуляторное исполнение
Артикул PS042291 поставляется с батареей AGM 2 x 12 В, 71 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При расчёте смены полезнее опираться на циклограмму объекта, чем на абстрактное время работы: вес палет, подъём и длина маршрута меняют расход энергии.
Габариты и разворот
Манёвренность оценивают по ширине 820 мм, базе 1204 мм и радиусу 1490 мм. Общую длину намеренно не приводим: поставщик обозначил этот размер неоднозначно. Безопасный коридор рассчитывают после документального подтверждения комплектации.
Вилы и совместимость с палетой
Размер вил указан как 70/160/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Поставщик приводит рабочий проход 1952/1997 мм. Это исходное значение для сравнения, а не универсальная ширина коридора: результат зависит от ориентации палеты, её размеров и зазоров. На объекте разворот размечают в масштабе и проверяют без груза.
Движение и сменный цикл
С грузом штабелёр движется до 4 км/ч, без груза до 4,6 км/ч. Эти скорости подходят для сопровождаемой работы, но длина маршрута всё равно влияет на производительность. На пересечениях, у дверей и стеллажей темп снижают по правилам объекта.
Колёса и покрытие
На машине установлены полиуретан колёса: передние 210x70 мм и задние 80х70 мм. Они рассчитаны на ровное твёрдое покрытие. Стыки плит, пороги, мусор и выбоины увеличивают ударную нагрузку и раскачивают поднятую палету.
Характеристики артикула PS042291
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3500 мм;
- остаточная грузоподъёмность на полной высоте: 800 кг;
- мачта в сложенном и выдвинутом положении: 2230/3935 мм;
- вилы: 70/160/1150 мм, наружная ширина 560 мм;
- общая ширина: 820 мм;
- батарея: AGM 2 x 12 В, 71 Ач;
- масса техники: 592 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 3500 мм: для этой версии подтверждено только 800 кг остатка.
Приёмка техники
При получении сверяют артикул PS042291, высоту 3500 мм и батарею AGM 2 x 12 В, 71 Ач. Затем осматривают мачту, цепи, вилы, колёса, разъёмы и корпус. Первый цикл выполняют без груза, второй с известной контрольной палетой в освобождённой зоне.
Обслуживание и зарядка
В ежесменный осмотр входят колёса, вилы, цепи, мачта, тормоз и состояние батареи. Интервалы обслуживания берут из паспорта поставленной машины. Гарантия источника указана как 1 год или 2000 моточасов, но она не отменяет журнал осмотров и своевременную остановку при неисправности.
Безопасная работа
Номинальные значения относятся к устойчивому грузу на исправном поддоне. Разворот на уклоне, удар в стойку или резкое торможение меняют устойчивость. Люди должны находиться вне траектории вил и зоны возможного падения палеты.
Что указать в заказе
Для счёта используют полный набор признаков: PS042291, 1500 кг, мачта 3500 мм, аккумулятор AGM 2 x 12 В, 71 Ач. В спецификации отдельно повторяют остаточную нагрузку 800 кг, чтобы номинал не был ошибочно принят за значение на верхней полке.
