JHL15 3500: точная конфигурация

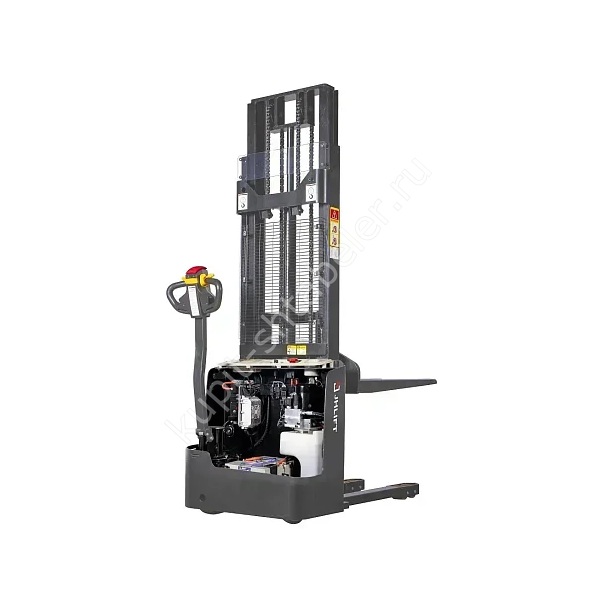

Самоходный штабелёр JHLIFT JHL15 3500 Li-Ion предназначен для работы на высоте до 3500 мм с палетами до 800 кг в верхнем положении. Карточка привязана к артикулу PS044298; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 3500 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Версия рассчитана на более высокий ярус, но источник ограничивает остаточную грузоподъёмность 800 кг. Номинал 1500 кг относится к другим положениям мачты. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 800 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Для высокой мачты проверяют потолочные коммуникации и безопасный запас над грузом. На полу отмечают место, где оператор может остановить машину перед точным позиционированием палеты. Для точной модификации указаны строительная высота 2230 мм и высота мачты в выдвинутом положении 3935 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Ширина штабелёра составляет 820 мм при длине 1710 мм. На повороте нужен радиус 1490 мм; для прохода приведено значение 1952/1997 мм. Покупатель сверяет эти данные с чистым размером между препятствиями. Если груз выходит за палету, его край включают в расчёт, иначе бумажная схема окажется слишком оптимистичной.
Вилы и совместимость с палетой
Геометрия вил для артикула зафиксирована как 70/160/1150 мм. При длине 1150 мм наружная ширина составляет 560 мм. Замер палеты проводят под фактическим грузом, поскольку повреждённые доски и деформированные карманы уменьшают просвет. Поддон должен садиться на вилы без удара и перекоса.
Ходовая часть и темп работы
Скорость с грузом равна 4 км/ч, без груза 4.6 км/ч. Подъём с грузом выполняется со скоростью 0,08 м/с. Ходовой двигатель 0,75 квт, двигатель подъёма 2,2 квт, полиуретановые шины. Для уклона указано 5/15 процента с грузом и без него. На мокром или повреждённом полу допустимый режим может быть строже.
Аккумулятор и сменный график
Питание обеспечивает Li-Ion батарея 24V/60Ah. Её оценивают не по одной ёмкости, а по рабочему циклу склада. Полезно записать количество перемещений за час и долю рейсов с полной массой. При промежуточной зарядке заранее определяют безопасное место с подходящей сетью и возможностью осмотра разъёма.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В заявке фиксируют PS044298, подъём 3500 мм и 800 кг на верхней точке. Если палеты тяжелее, до счёта подбирают другую технику. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 3500 мм: 800 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 592 кг.
Приёмка на объекте

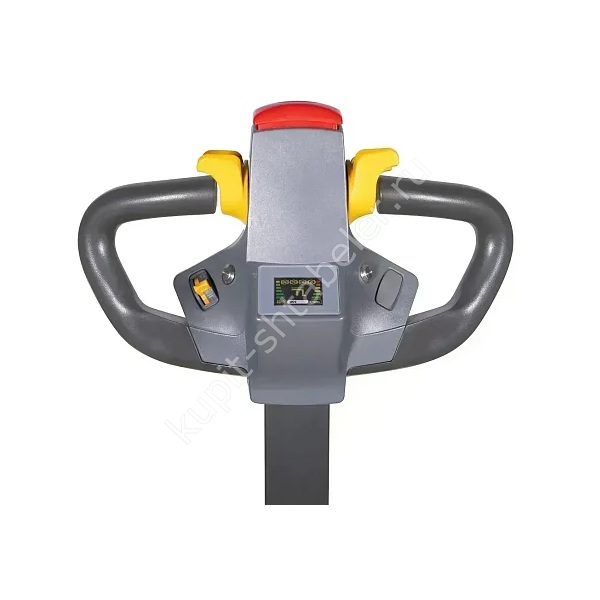

На объекте сначала находят маркировку PS044298, сверяют аккумулятор и комплект документов. Рукоять, торможение, аварийный реверс и звуковой сигнал испытывают без груза. Пробный подъём проводят с палетой, масса которой известна. Результат, серийный номер и состояние батареи фиксируют в акте ввода.
Обслуживание и рабочие ограничения
Рабочая масса с батареей составляет 592 кг. Её нельзя вычитать из суммарной нагрузки на лифт или кузов. В ежедневный осмотр включают колёса, вилы, цепи, заряд и отсутствие подтеков. Для товара заявлена гарантия 1 год или 2000 моточасов; перед оплатой проверяют, кто и где выполняет гарантийное обслуживание.
