JHL15H 4000: точная конфигурация

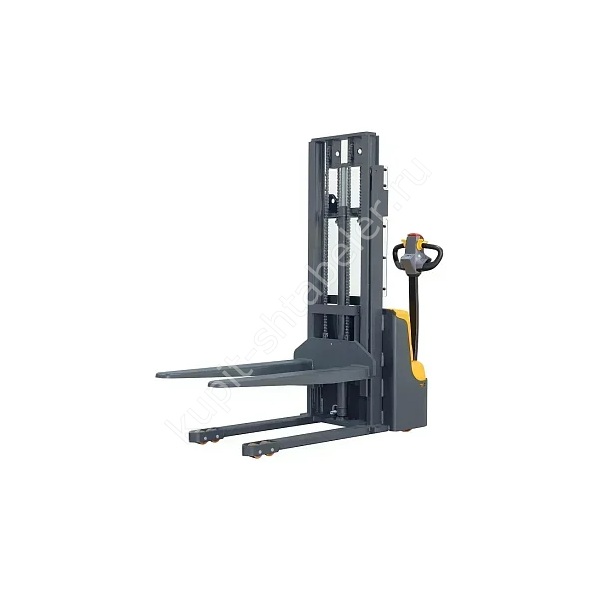

Самоходный штабелёр JHLIFT JHL15H 4000 Li-Ion предназначен для подъёма относительно лёгких палет на высокий ярус до 4000 мм. Карточка привязана к артикулу PS046244; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 4000 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
При номинале 1500 кг остаточная грузоподъёмность на 4000 мм указана как 300 кг. Это специализированная по высоте версия, а не способ поднять полторы тонны на четыре метра. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 300 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Высота сложенной мачты 2550 мм, выдвинутой 4370 мм. До заказа нужен точный замер ворот, потолка, спринклеров и балки верхнего яруса. Для точной модификации указаны строительная высота 2550 мм и высота мачты в выдвинутом положении 4370 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Корпус имеет длину 1710 мм и ширину 820 мм. Радиус разворота равен 1490 мм, рабочий проход указан как 1952/1997 мм. Эти размеры переносят на схему маршрута вместе с контуром груза. Отдельно отмечают узкие ворота, колонны и участки встречного движения, где штабелёру понадобится дополнительный запас.
Вилы и совместимость с палетой
Для подхвата палеты предусмотрены вилы 70/160/1150 мм; рабочая длина составляет 1150 мм, наружный размер 560 мм. Эти данные сопоставляют с чертежом тары. Если груз смещён или стоит на длинном основании, одного совпадения длины недостаточно: нужно проверить точку приложения нагрузки.
Ходовая часть и темп работы
Рабочий темп ограничен скоростью 4 км/ч с палетой и 4.6 км/ч без груза. Вилы под нагрузкой поднимаются со скоростью 0,08 м/с. Для модификации указаны ходовой двигатель 0,75 кВт, двигатель подъёма 2,2 кВт, полиуретановые шины. Уклон 5/15 процента не следует считать разрешением ездить по любому пандусу: важны покрытие, борта и тормозной путь.
Аккумулятор и сменный график
Штабелёр комплектуется литий-ионной батареей 24V/60Ah. Сменный расчёт начинают с числа рейсов, средней массы палеты и количества подъёмов. Затем добавляют простои и доступные окна зарядки. В холодном помещении или при частых разгонах запас энергии расходуется иначе, поэтому номинальной ёмкости недостаточно для обещания точного времени работы.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В спецификации пишут JHL15H 4000, PS046244 и остаточную грузоподъёмность 300 кг. Рабочую палету взвешивают; оценка массы на глаз для верхнего яруса недопустима. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 4000 мм: 300 кг;
- вилы: 70/160/1150 мм;
- аккумулятор: 24V/60Ah;
- масса с АКБ: 626 кг.
Приёмка на объекте
Приёмку начинают с артикула PS046244 и паспортной таблички. Измеряют вилы и сложенную мачту, осматривают колёса, цепи и гидравлические соединения. После холостого цикла выполняют пробу с безопасной контрольной палетой. Машину не принимают только по совпадению цвета и названия серии.
Обслуживание и рабочие ограничения
Масса штабелёра с аккумулятором 626 кг. Для въезда в лифт, кузов или на мезонин к ней прибавляют груз. Обслуживание планируют по руководству и наработке, а не только по календарю. Источник указывает гарантию 1 год или 2000 моточасов; конкретные условия подтверждают в договоре и сохраняют вместе с серийным номером.
