JHLIFT LBF20: точная модификация

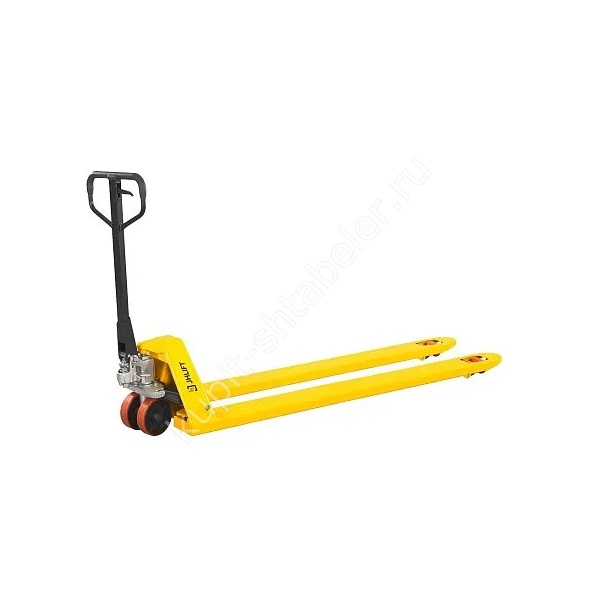

JHLIFT LBF20 с артикулом PS042717 представляет собой гидравлическую тележку. Рабочая задача исполнения: перемещение длинномерной тары на вилах 1300 мм при массе до 2000 кг. Нижняя точка вил равна 85 мм, верхняя 200 мм. Главное отличие исполнения состоит в длине вил 1300 мм и материале колёс нейлон. Удлинённые вилы увеличивают требуемую зону поворота, поэтому их выбирают по размеру конкретного груза, а не с запасом без замера.
Размеры вил и совместимость с тарой
Длина вил составляет 1300 мм, ширина каждой вилы 160 мм, наружный размер 550 мм. До покупки измеряют входные окна поддона и расстояние между опорными досками. Вилы должны входить свободно и поддерживать груз по длине без опасного свеса.
Габариты и проверка маршрута
Рабочий коридор определяют не по фотографии. Исходная ширина равна 550 мм. Общая высота указана как 1400 мм. Общая длина для этой точной модификации в исходной таблице не приведена. Её запрашивают у поставщика до согласования тесного маршрута и фиксируют в заказе. Затем учитывают длину палеты, поворот рукояти и зону, в которой оператор сможет остановить тележку без контакта со стойкой.
Колёса и покрытие пола

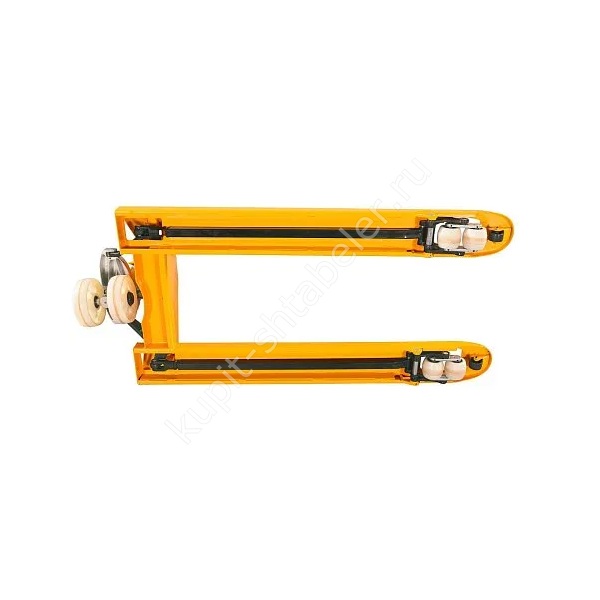

Для движения используются рулевые колёса нейлон 200 мм и ролики нейлон 80 мм. В исходной таблице ролики обозначены как одинарные. Трассу очищают от крепежа, щепы и упаковочной ленты, которые могут заблокировать вращение.
Диапазон подъёма и порядок работы
Груз подхватывается с высоты 85 мм и поднимается до 200 мм. Это транспортный подъём для отрыва палеты от пола, а не штабелирование. Рукоять качают плавно, без рывков. Перед движением вилы опускают настолько, чтобы сохранить дорожный просвет и устойчивость.
Основные данные исполнения
- грузоподъёмность: 2000 кг;
- вилы: 1300 x 550 мм;
- диапазон подъёма: 85-200 мм;
- рулевые колёса: нейлон, 200 мм;
- вилочные ролики: нейлон, 80 мм;
- масса: 71-78.5 кг.
Подготовка рабочей площадки
До ввода в эксплуатацию участок проходят пешком и отмечают стыки плит, решётки, пороги и места с уклоном. Для тележки шириной 550 мм оставляют свободный проход с запасом для рук оператора и выступа груза. Освещение должно позволять видеть ролики и края палеты. Скользкие зоны очищают и высушивают до начала смены. Маршрут не должен пересекать место, где люди внезапно выходят из-за стеллажа.
Что сообщить при подборе
Для корректной комплектации записывают максимальную массу, геометрию тары и самый тесный участок пути. Параметры этой карточки: 2000 кг, вилы 1300 мм, наружный размер 550 мм и материал колёс нейлон. Подмена одного признака означает другую модификацию.
Проверка при получении
Полученную тележку не вводят в смену сразу. Сначала подтверждают JHLIFT LBF20, код PS042717, размеры вил и материалы колёс. Затем осматривают гидроузел, крепёж и ролики, выполняют несколько циклов без нагрузки и проверяют прямолинейное движение на чистой площадке.
Масса и обслуживание
Источник указывает массу 71-78.5 кг. Этот диапазон может зависеть от конкретной колёсной комплектации, поэтому фактическое значение сверяют по документам поставки. Ролики очищают от намотанной плёнки, гидроузел держат сухим и чистым, а повреждённые элементы не выправляют в рабочей смене.
Ограничения безопасной работы
Тележку используют только для горизонтального перемещения совместимого груза. Поднимать человека, буксировать технику и применять вилы как рычаг нельзя. Если рукоять, колёса или гидравлика работают необычно, операцию прекращают. Неисправность нельзя компенсировать дополнительным усилием или помощником на грузе.
Как записать комплектацию в заказе
В запросе фиксируют JHLIFT LBF20, артикул PS042717, грузоподъёмность 2000 кг, вилы 1300 мм и колёса нейлон. Для этой точной комплектации числовая стоимость в открытом источнике не подтверждена, поэтому на странице показывается «По запросу». Статус наличия выводится по правилу магазина.
