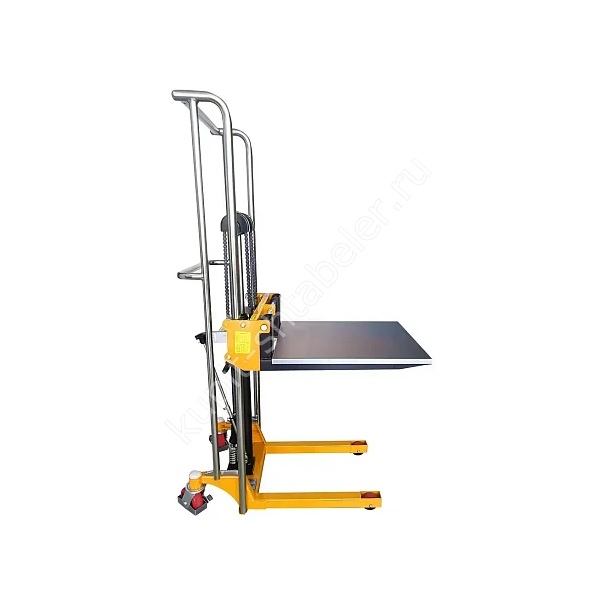

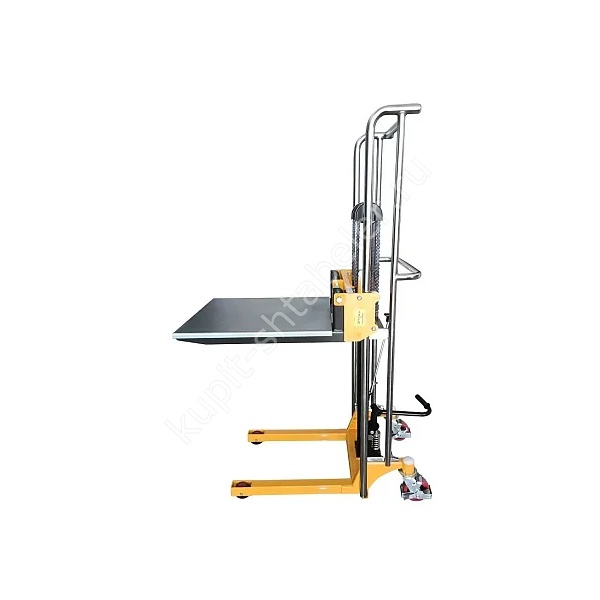

Фото серии
О модели
PS400-1300: точная модификация
JHLIFT PS400-1300 предназначен для работы с тарой и штучными грузами на уровне до 1300 мм. Эта карточка относится только к артикулу PS043926: грузоподъёмность 400 кг и высота подъёма 1300 мм взяты из точной таблицы поставщика. Параметры соседних исполнений серии сюда не перенесены. Модификация занимает промежуточное место между рабочими столами и высокими стеллажными ярусами, поэтому её выбирают по реальной высоте передачи груза.
Высота мачты и свободный проём
Исходная спецификация указывает 1560 мм для сложенной мачты и 1560 мм для выдвинутой. Перед покупкой отмечают на схеме самые низкие ворота и самую высокую рабочую точку. Если мачта проходит впритык, выбирают другую конфигурацию или меняют маршрут. В листе замеров для PS043926 отдельно записывают мачту 1560/1560 мм и основание 1120 x 590 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Рабочая платформа имеет размер 650x580 мм. Вилы длиной 650 мм и шириной 550 мм поддерживают платформу, поэтому груз размещают внутри её контура и ближе к центру нагрузки 330 мм. Минимальная высота подъёма равна 90 мм. Перед работой проверяют, что тара стоит устойчиво и не перекрывает обзор оператору.
Размеры и место для разворота
Габарит по длине равен 1120 мм, по ширине 590 мм. Радиус поворота 837,24 мм проверяют в самом тесном месте маршрута. Палета, выступ упаковки и положение рукояти увеличивают фактическую зону манёвра, поэтому пустой проход измеряют с запасом.
Перемещение, колёса и покрытие пола
Подъём и перемещение выполняются вручную. Это означает, что фактическое усилие зависит от массы груза, состояния колёс и пола. Полиуретановые ролики Ø76x30 и рулевые колёса Ø125x50 рассчитаны на ровное твёрдое покрытие. Клиренс 27,5 мм не предназначен для порогов, выбоин и строительного мусора.
Основные данные этой версии
- грузоподъёмность: 400 кг;
- высота подъёма: 1300 мм;
- длина и ширина машины: 1120 x 590 мм;
- радиус поворота: 837,24 мм;
- масса техники: 88 кг.
Что сообщить при подборе
Заявка должна содержать массу и размеры груза, требуемую высоту, ширину проходов и описание пола. Отдельно указывают пороги, рампы и работу внутри лифта или кузова. Чем точнее исходные размеры, тем меньше риск заказать похожий штабелёр, который не пройдёт через ворота или не подойдёт к палете.
Проверка при получении
Приёмка начинается с маркировки PS043926. Работник измеряет вилы и сложенную мачту, проверяет колёса, рукоять, тормоз и плавность подъёма. Пробную палету берут с известной массой и исправным основанием. Совпадение цвета и общего названия серии не заменяет проверку таблички.
Вес и обслуживание
Масса штабелёра 88 кг. Её прибавляют к грузу при расчёте нагрузки на рампу, лифт, кузов или мезонин. Ежедневный осмотр включает колёса, вилы, цепи, гидравлику и состояние рукояти. Интервалы обслуживания берут из руководства и корректируют по наработке, пыли и качеству пола.
Ограничения при работе
Штабелёр используют в пределах параметров точной модели. Боковую нагрузку на мачту, буксировку и подъём человека не допускают, если это прямо не предусмотрено документацией. Перед поворотом груз опускают в транспортное положение. Незнакомый поддон сначала проверяют без подъёма на рабочую высоту, чтобы исключить зацеп роликов и перекос основания.
Как зафиксировать исполнение в заказе
Коммерческий запрос должен содержать JHLIFT PS400-1300, код PS043926 и требуемую высоту 1300 мм. Грузоподъёмность 400 кг сверяют с рабочим грузом до оплаты. Текущая цена выводится динамически, без зашитой в описание суммы, поэтому карточка остаётся согласованной после обновления прайса.
